Serviceanleitung SIPLACE TX-Serie 06/2017 11 Schneidgerät 11.13 Drosselventil tauschen [03000600‑xx] 283 Einbau ► Bauen Sie die neue Drossel ein. Achten Sie auf die Silikondichtung. ► Schließen Sie die Drossel komplett i…
11 Schneidgerät
11.13 Drosselventil tauschen [03000600‑xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
282
11.13 Drosselventil tauschen [03000600‑xx]
Teile, Hilfsmittel und Werkzeug

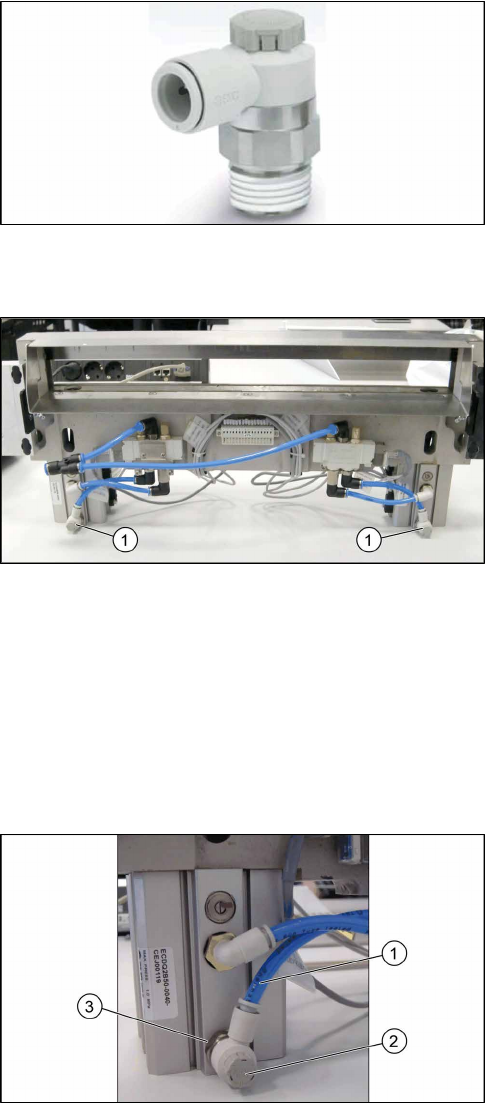

Abb.393: Drosselventil
●
Drosselventil AS2201F-02-06SA [03000600‑xx]
Übersicht
Abb.394: Drosselventile am Schneidgerät
1. Drosselventile
Die Drosselventile sind an den unteren Seite des
Kurzhubzylinders angebracht.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Versuchen Sie den Austausch am eingebauten Schneidgerät.
Wenn der Zugang zu sehr eingeschränkt ist, bauen Sie das Schneidgerät aus der Maschine
aus.
11.3 "Schneidgerät am BE-Einzug tauschen [03066690-xx]" [}260]
Abb.395: Drossel ausbauen
► Stecken Sie den Luftschlauch(1) von der Drossel
ab(2).
► Drehen Sie die Drossel in Richtung "-" und
zählen Sie die Umdrehungen. Schreiben Sie die
Anzahl auf.
► Entfernen Sie die Drossel mit einem Gabel-
schlüssel SW17(3).
Serviceanleitung SIPLACE TX-Serie
06/2017
11 Schneidgerät
11.13 Drosselventil tauschen [03000600‑xx]
283
Einbau
► Bauen Sie die neue Drossel ein. Achten Sie auf die Silikondichtung.
► Schließen Sie die Drossel komplett in Richtung "-" und öffnen Sie sie wieder durch Drehen
der aufgeschriebenen Umdrehungen in Richtung "+".
So ist eine funktionierende Voreinstellung gesichert, auf deren Basis später die finale
Einstellung aufsetzen kann.
► Schließen Sie den Luftschlauch an.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
► Stellen Sie die neue Drossel ein (siehe unten).
11.13.1 Zeiten für die Einstellung der Drossel am Schneidgerät (ab SW707.1)

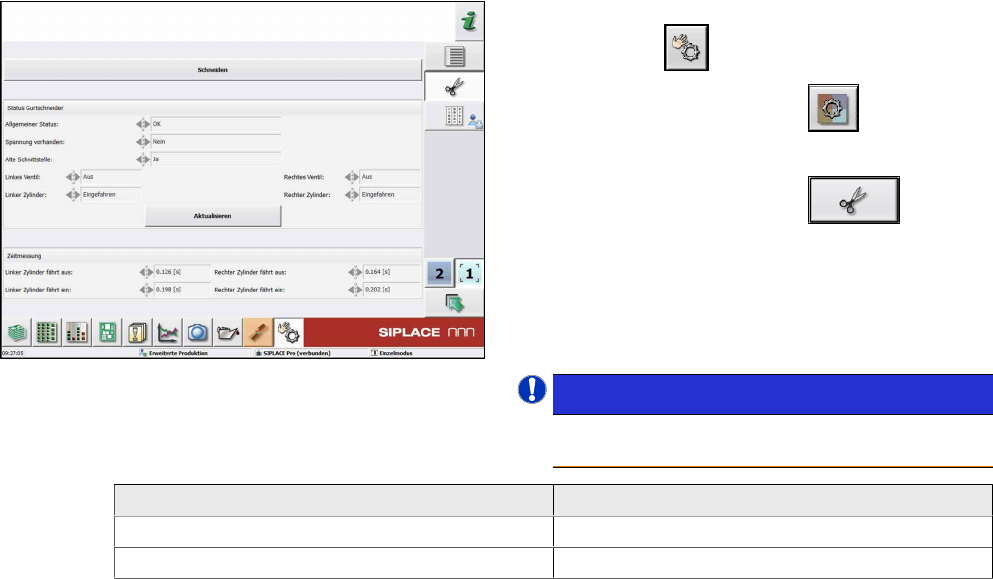

Abb.396: Messzeiten
► Wechseln Sie zu Sensoren und Funktionen
überprüfen
.
► Wählen Sie die Schaltfläche
.
► Wählen Sie Stellplatz.
► Wählen Sie die Schaltfläche
.
► Wählen Sie Schneiden, um den Test zu starten.
Sie müssen mindestens zweimal die Schaltfläche
Schneiden wählen (einmal pro Seite).
Wiederholen Sie, wenn nötig.
► Prüfen Sie die gemessenen Zeitne.
HINWEIS!
Die zulässigen Messbereiche werden von der
Software bereit gestellt.
.
Schneidgerät Zeit
Messer ausfahren 175 bis 200 ms
Messer einfahren 200 bis 250 ms
► Falls erforderlich: Ändern sie die Zeit durch Einstellen der Drosseln an den Kurzhubzylindern.
11 Schneidgerät
11.14 Magnetventile tauschen [03000630‑xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
284
11.14 Magnetventile tauschen [03000630‑xx]
Teile, Hilfsmittel und Werkzeug

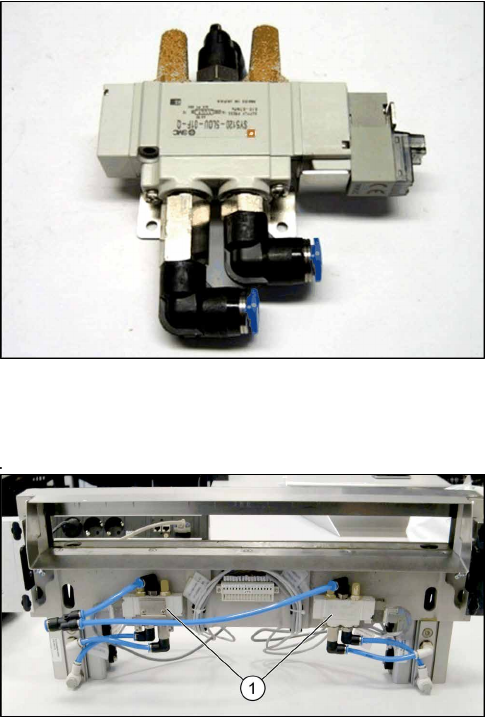

Abb.397: Magnetventil
●
Magnetventil [03000630-xx]
Übersicht
Abb.398: Schneidgerät
1. Lage der Magnetventile
Aus- und Einbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Stecken Sie die Druckluftanschlüsse am Magnetventil ab.
► Ziehen Sie die Steckverbindung des Anschlusskabels am Magnetventil ab. Markieren Sie sich
deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschrauben des Magnetventils und entnehmen Sie das Magnet-
ventil.
► Montieren Sie das neue Magnetventil und stellen Sie die Steckverbindung am Magnetventil
wieder her.
► Stecken Sie die Druckluftanschlüsse an.
► Bringen Sie ggf. Kabelbinder an (Zugentlastung).
