11 Schneidgerät
11.11 Abstreifer-Halter tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
280
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Bauen Sie das Schneidgerät aus der Maschine aus.
Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
► Bauen Sie den Abstreifer aus (siehe 11.10 "Abstreifer tauschen [03000491-xx]" [}278]).

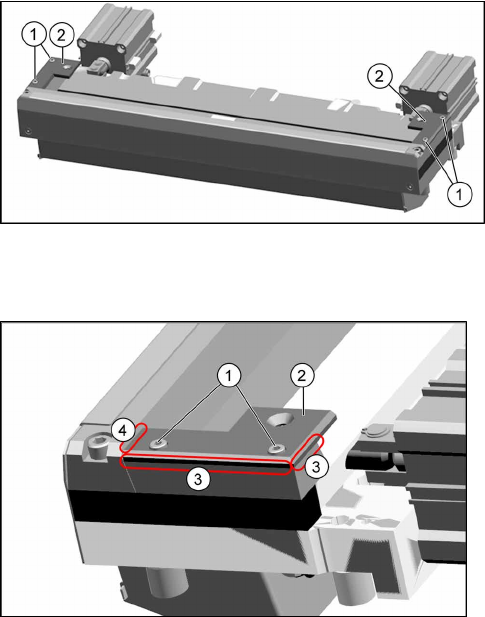

Abb.389: Abstreifer-Halter ausbauen
► Entfernen Sie die beiden Schrauben(1) (links
und rechts) und bauen Sie die Abstreifer-Halter
aus(2).
Einbau
Abb.390: Abstreifer-Halter einbauen
► Bauen Sie die neuen Abstreifer-Halter(2) auf
beiden Seiten ein und stecken Sie die
Schrauben(1) locker ein.
► Richten Sie die Abstreifer-Halter an den Kanten
des Schneidgeräterahmens(3) und dem oberen
Messer des Schneidgerätes aus(4).
► Ziehen Sie die Befestigungsschrauben der
Abstreifer-Halter(1) fest.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
2 Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
Serviceanleitung SIPLACE TX-Serie
06/2017
11 Schneidgerät
11.12 Schneidgerät-Kabel tauschen [03063590‑xx]
281
11.12 Schneidgerät-Kabel tauschen [03063590‑xx]
Teile, Hilfsmittel und Werkzeug
●
Schneidgerät-Kabel X-Serie [03063590-xx]
Übersicht

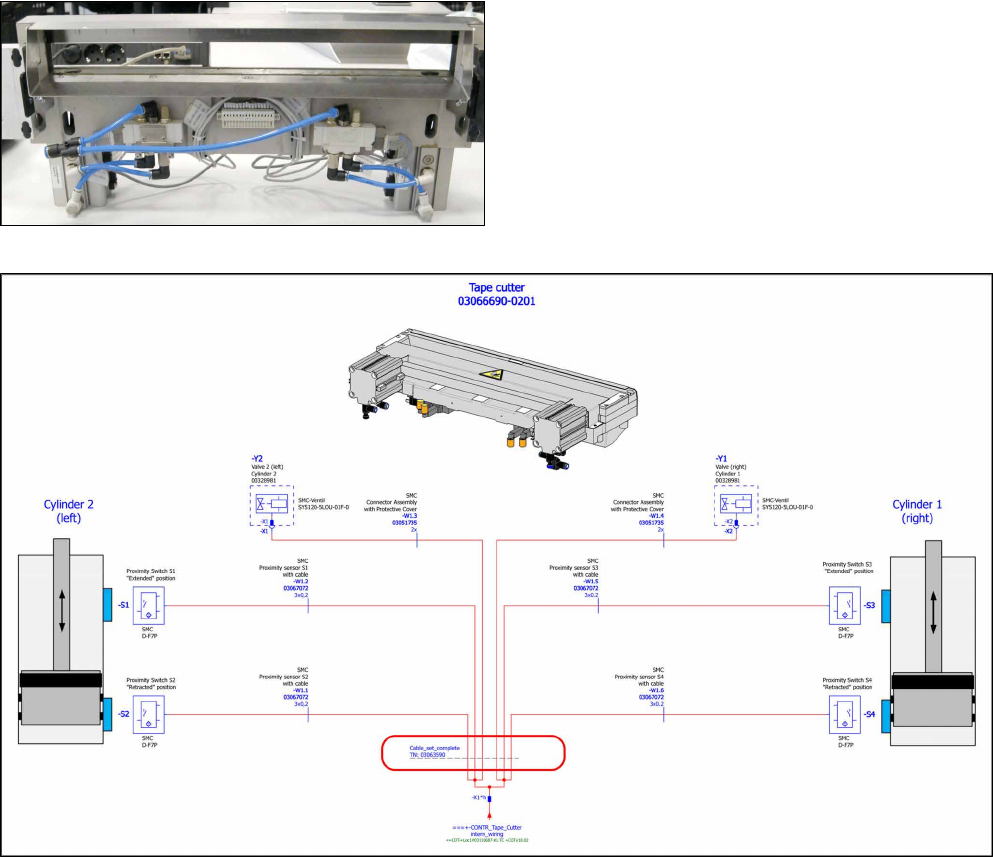

Abb.391: Schneidgerät-Kabel
Schneidgerät-Kabel an der unteren Seite des
Schneidgerätes.
Abb.392: Elektrische Anschlüsse
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Stecken Sie alle Sensoren und Stecker ab und bauen Sie den Kabelsatz komplett aus.
Markieren Sie die Position der alten Sensoren, vor allem der Sensoren, die für die Positionie-
rung der Kurzhubzylinder verantwortlich sind.
Einbau
► Installieren Sie den neuen Kabelsatz und stellen Sie die Sensoren auf die korrekte Position
ein.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
► Bringen Sie ggf. Kabelbinder an (Zugentlastung).
11 Schneidgerät
11.13 Drosselventil tauschen [03000600‑xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
282
11.13 Drosselventil tauschen [03000600‑xx]
Teile, Hilfsmittel und Werkzeug
Abb.393: Drosselventil
●
Drosselventil AS2201F-02-06SA [03000600‑xx]
Übersicht
Abb.394: Drosselventile am Schneidgerät
1. Drosselventile
Die Drosselventile sind an den unteren Seite des
Kurzhubzylinders angebracht.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Versuchen Sie den Austausch am eingebauten Schneidgerät.
Wenn der Zugang zu sehr eingeschränkt ist, bauen Sie das Schneidgerät aus der Maschine
aus.
11.3 "Schneidgerät am BE-Einzug tauschen [03066690-xx]" [}260]
Abb.395: Drossel ausbauen
► Stecken Sie den Luftschlauch(1) von der Drossel
ab(2).
► Drehen Sie die Drossel in Richtung "-" und
zählen Sie die Umdrehungen. Schreiben Sie die
Anzahl auf.
► Entfernen Sie die Drossel mit einem Gabel-
schlüssel SW17(3).
