3 SMPS 3.4 Spannungsfreiheit prüfen Serviceanleitung SIPLACE TX-Serie 06/2017 38 Durchführung / Arbeitsablauf: ● Die Spannungsfreiheit muss so nahe wie möglich an der Arbeitsstelle allpolig durch eine Elek- trofachkraft …

Serviceanleitung SIPLACE TX-Serie

06/2017

3 SMPS

3.4 Spannungsfreiheit prüfen

GEFAHR

Stromversorgung

Die Baugruppe enthält energiespeichernde Komponenten (CAP und Kondensatoren auf

der Baugruppe FDB)!

Nach dem Abschalten mittels Hauptschalter oder dem Trennen von der Netzversorgung lie-

gen an einigen Punkten im Inneren der Baugruppe noch ca. fünf Minuten lang gefährliche

Spannungen an.

► Vor der Durchführung von Servicearbeiten oder dem Abstecken von Steckverbindern

ist daher unbedingt - wie weiter unten beschrieben - auf Spannungsfreiheit zu prüfen!

Instandhaltung oder Tausch darf nur bei spannungsfreier Baugruppe durchgeführt

werden.

► Alle Steckverbinder der Baugruppen CAP und PS1 sind zwar berührsicher aufgebaut,

es kann aber beim Abstecken oder Stecken von Verbindungen an diesen Baugruppen

unter Restspannung (Kondensatoren von CAP sind noch geladen; Anzeigelampen an

PS1 oder CAP leuchten noch) zur Beschädigung oder Zerstörung dieser oder ange-

schlossener Komponenten kommen!

Schutzmaßnahmen und Verhaltensregeln

Hilfsmittel/Bedingungen:

●

Die Elektrofachkraft oder die elektrotechnisch unterwiesene Person muss im Umgang mit

dem Spannungsprüfer und mit den Besonderheiten der Anlage (definierte Kontaktpunkte zum

Feststellen der Spannungsfreiheit) vertraut sein.

●

Verwenden Sie geprüfte Spannungsprüfer und Phasenprüfer mit bestimmter festgelegter

Messgröße und –bereich.

Die Verwendung von Universal- oder Vielfachmessgeräten sind für das Feststellen der Span-

nungsfreiheit nicht zugelassen.

Verwenden Sie nur zweipolige Spannungsprüfer (DUSPOL), z.B. FLUKE T150 oder T5-1000.

●

Die Kenntnis der Bedienungsanleitung mitsamt Sicherheitshinweise des Messgeräteherstel-

lers des Spannungsprüfers wird vorausgesetzt.

●

Beachten Sie den Einsatzbereich des Messgerätes (Nennspannung, Schutzart, Spannungs-

art, Einschaltdauer, Temperaturbereich, Messkategorie CAT IV).

●

Prüfen Sie die Fremdenergiequelle des Messgerätes.

●

Tragen Sie eng anliegende und geschlossene Arbeitskleidung.

●

Allein arbeitende Techniker müssen in der Lage sein alle auftretenden Risiken zu berücksich-

tigen und zu beherrschen. Bei jeglichen Unklarheiten ist Rücksprache mit dem Fachvorge-

setzten vorzunehmen.

Vorbereitung:

●

Setzen Sie Spannungsprüfer gemäß ihrer Verwendung ein. Untersuchen Sie diese vor Ge-

brauch auf Schäden. Beschädigte Geräte oder Kabel dürfen nicht verwendet werden und sind

umgehend zu melden.

●

Prüfen Sie Spannungsprüfer vor der Messung an einer Vergleichsspannungsquelle auf Funk-

tion oder führen Sie einen integrierten Funktionstest durch.

●

Sorgen Sie für sichere Handhabung und Standort. Achten Sie auf ausreichende Bewegungs-

freiheit und Beleuchtung.

●

Sichern Sie den Bereich gegen Annäherung und Gefährdung von Personen.

●

Beachten Sie benachbarte blanke oder aktive Teile. Sichern Sie bei Bedarf den Messbereich.

3 SMPS

3.4 Spannungsfreiheit prüfen

Serviceanleitung SIPLACE TX-Serie

06/2017

Durchführung / Arbeitsablauf:

●

Die Spannungsfreiheit muss so nahe wie möglich an der Arbeitsstelle allpolig durch eine Elek-

trofachkraft oder eine elektrotechnisch unterwiesene Person festgestellt werden.

●

Achten Sie auf die Auswahl der richtigen Mess- oder Arbeitsstelle.

●

Fassen Sie das Messgerät nur an den isolierten Prüfgriffen (bis zur Griffhandhabe) an. Berüh-

ren Sie die Prüfelektroden (Prüfspitzen) nicht.

●

Umfassen Sie den Spannungsprüfer (DUSPOL) beim Prüfen vollflächig. Drücken Sie die Prüf-

spitzen handfest an die Messstelle, z.B. FLUKE T150 oder T5-1000.

●

Die Kontaktelektroden oder Prüfspitzen von Spannungsprüfern müssen immer einen leiten-

den elektrischen Kontakt mit dem zu prüfenden Anlagenteil haben.

●

Die Prüfspitzen des Phasenprüfers müssen immer gesichert angeklemmt oder eingesteckt

werden. Die Messleitungen müssen fest am Phasenprüfer angeschlossen sein.

●

Achten Sie auf gesichertes und konzentriertes Heran- und Abführen der Messgerätespitzen

oder Prüfpole.

●

Verwenden Sie Hilfsklemmen (Bananenstecker, Krokodilklemmen, Spinnenbeine, Messklam-

mern) mit geeigneter Spannungs- und Klemmfestigkeit.

●

Lesen Sie den Messwert der Drehfeldanzeige in gleicher Augenhöhe und mit ungehindertem

Blick ab. Vermeiden Sie Reflektionen und Spiegelungen auf der Messskala.

Messgerät zur Messung der Spannungsfreiheit

GEFAHR

Nur DUSPOL-Spannungsprüfer verwenden!

Universal- oder Vielfachmessgeräte sind zum Feststellen der Spannungsfreiheit nicht zu-

gelassen.

Grund hierfür ist, dass vorab die richtige Spannungsart (DC bzw. AC) und der richtige

Spannungsbereich eingestellt werden müssen.

Die zu messende Gleichspannung von 300VDC kann zu schweren und tödlichen Verlet-

zungen führen, wenn das Messgerät falsch eingestellt oder defekt ist.

► Verwenden Sie daher nur zweipolige Spannungsprüfer (DUSPOL)!

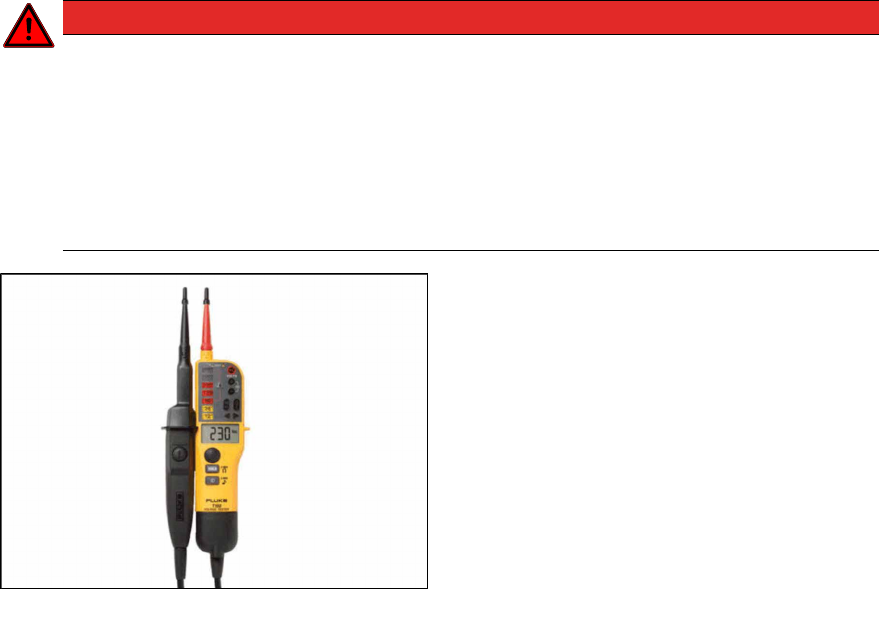

Abb.25: Spannungsprüfer Typ "Fluke T-150"

Beispiel:

Das Bild zeigt einen zweipoligen Spannungs-

prüfer vom Typ "Fluke T-150".

Dieses Gerät kann weltweit über das Internet

oder Fachhändler bezogen werden.

Es können aber auch ähnliche Geräte von an-

deren Herstellern verwendet werden.

Serviceanleitung SIPLACE TX-Serie

06/2017

3 SMPS

3.4 Spannungsfreiheit prüfen

Ablauf: Feststellung der Spannungsfreiheit

Achten Sie auf eine korrekte Handhabung des Spannungsprüfers:

●

Das Messgerät darf nur an den isolierten Prüfgriffen (bis zur Griffhandhabe) angefasst werden

und die Prüfelektroden (Prüfspitzen) dürfen nicht berührt werden!

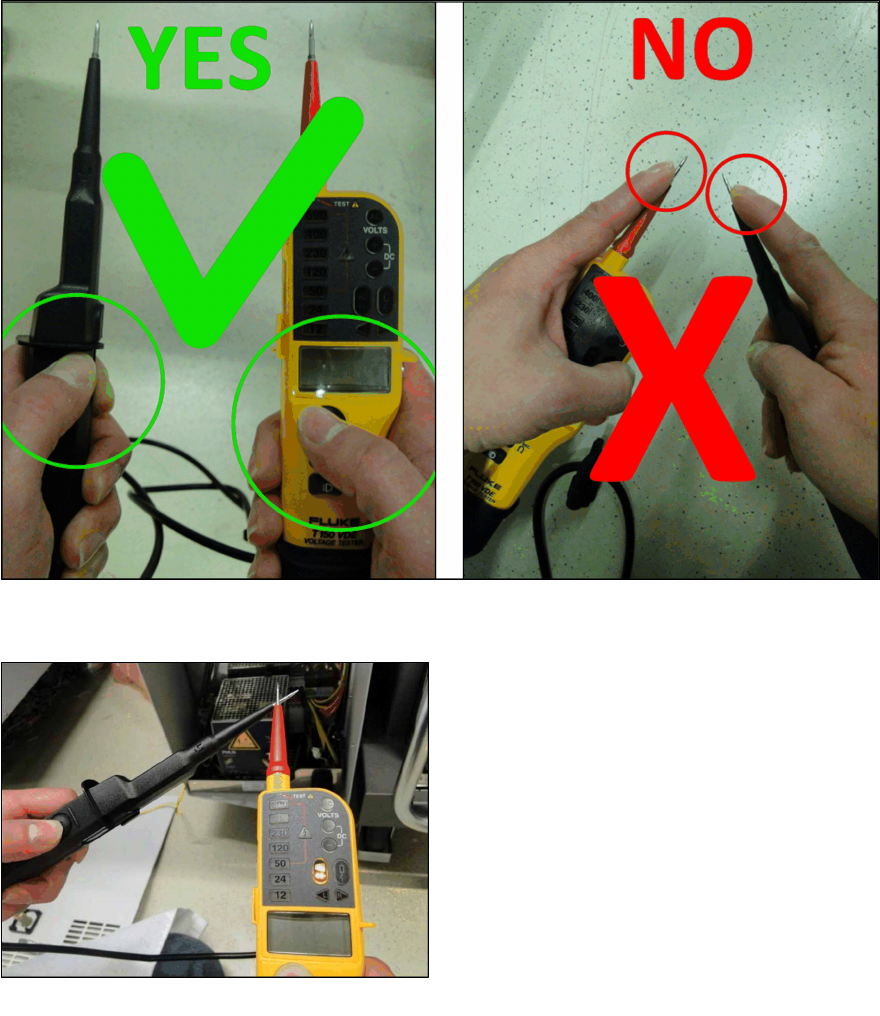

Abb.26: Korrektes und falsches Handling des Spannungsprüfers

Feststellen der Funktionalität des Spannungsprüfers

Abb.27: Eigentest des Spannungsprüfers durchführen

Zunächst muss ein Eigentest des Spannungs-

prüfers durchgeführt werden.

Die beiden Prüfspitzen werden zusammenge-

führt.

Daraufhin wird der Spannungsprüfer auf Durch-

gang überprüft und die LED-Anzeige Durch-

gang sowie ein Signalton muss zu hören sein.

Nach ca. drei Sekunden kann man die Verbin-

dung der Prüfspitzen wieder trennen.
