Serviceanleitung SIPLACE TX-Serie 06/2017 7 Transport 7.6 Lichtwellenleiter und Lichtschranken 183 Abb.238: Lichtwellenleiter-Sensor einstellen - 1
7 Transport
7.6 Lichtwellenleiter und Lichtschranken
Serviceanleitung SIPLACE TX-Serie
06/2017
182
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Prüfen Sie die Einstellung am Lichtwellenleiter-Sensor und korrigieren Sie diese ggf.
(siehe folgender Abschnitt).
Neue Sensoren sind voreingestellt.
► Entfernen Sie am Sensor ggf. die Kunststoff-Abdeckung über den seitlichen Steckver-
bindungen.
► Teachen Sie die LP-Sensoren.
Sehen Sie dazu auch...
2 Lichtwellenleiter-Sensor einstellen [}182]
7.6.5.1 Lichtwellenleiter-Sensor einstellen
Die Lichtintensität der Sensoren verändert sich in Abgängigkeit von den Positionen der Transport-
wangen. Daher werden die Sensoren nach jedem automatischen Verstellen der Transportwangen
automatisch neu kalibriert.
Werden die Transportwangen manuell verstellt, dann ist erfolgt keine automatische Kalibrierung. In
diesem Fall muss diese im Service-Menü manuell angestoßen werden. Ohne diese Kalibrierung
werden an der Stationssoftware Leiterplatten dargestellt, welche physikalisch nicht vorhanden sind.
Sie können die korrekte Kalibrierung an den Sensormodulen überprüfen.
●
Rote Anzeige: Aktuelle Signalstärke des Empfängers
●
Grüne Anzeige: Referenzwert des Empfängers
Eine Leiterplatte wird erkannt, wenn der Wert der roten Anzeige kleiner als der Wert der grünen
Anzeige ist.
Ohne Leiterplatte muss der Wert der grünen Anzeige 10 bis 20% kleiner als der Wert der roten
Anzeige sein.
Beim Kalibrieren wird der Referenzwert (grüne Anzeige) automatisch auf einen niedrigeren Wert
als die aktuelle Signalstärke (rote Anzeige) eingestellt. Man geht davon aus, dass in diesem Mo-
ment keine Leiterplatte im Bereich der Sensoren liegt.
Der absolute Wert der Sensoren ist nicht wesentlich. Dieser kann von Sensormodul zu Sensormo-
dul unterschiedlich sein.
HINWEIS
Keine Leiterplatte im Transport
Beim Kalibrieren der Lichtschranken darf sich keine Leiterplatte im Transport befinden.
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.6 Lichtwellenleiter und Lichtschranken
183

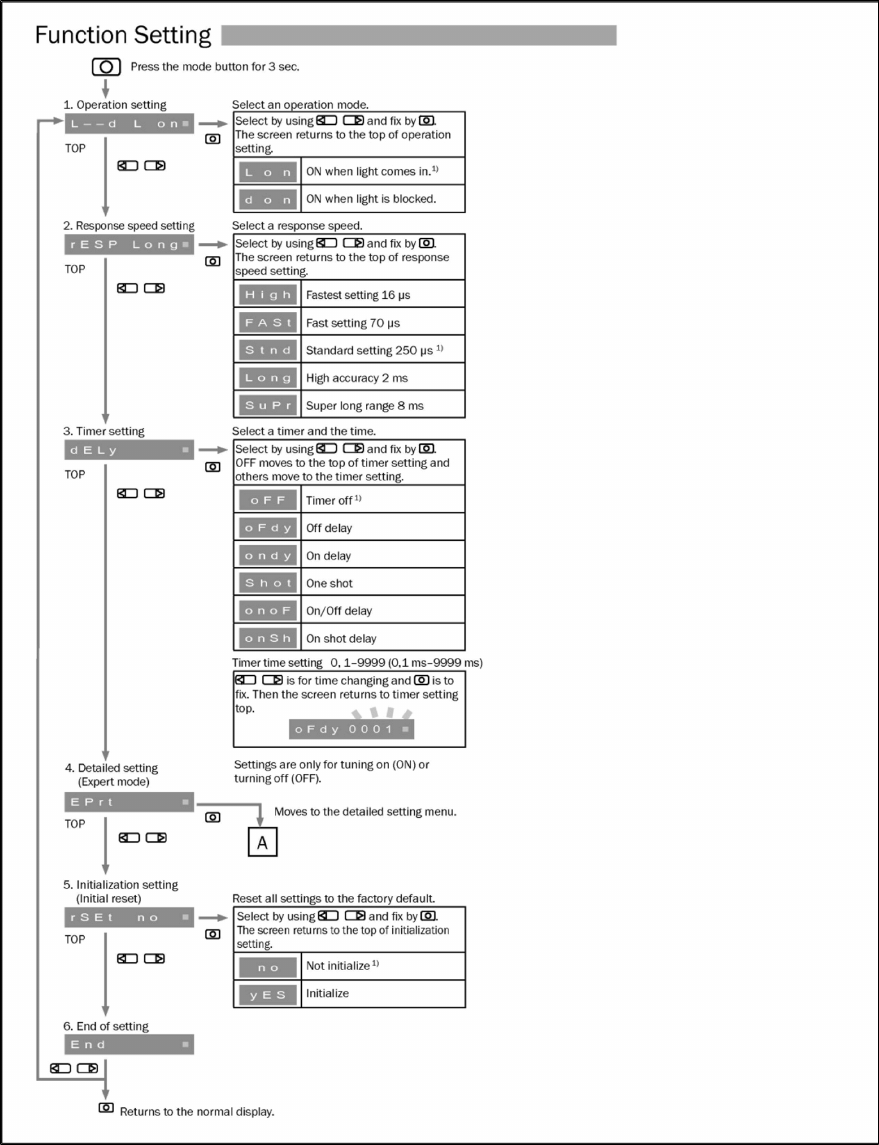

Abb.238: Lichtwellenleiter-Sensor einstellen - 1
7 Transport
7.6 Lichtwellenleiter und Lichtschranken
Serviceanleitung SIPLACE TX-Serie
06/2017
184
Abb.239: Lichtwellenleiter-Sensor einstellen - 2
