7 Transport 7.12 Vacuumtooling Serviceanleitung SIPLACE TX-Serie 06/2017 202 7.12 Vacuumtooling Ersatzteile Folgende Teile können bei Vacuumtooling ausgetauscht werden: ● Basic Pack Vacuumtooling TX [00588121‑xx] ● Vakuu…
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.11 Markenleiste tauschen
201
1. Zwei Befestigungsschrauben der Markenleiste –
rechte Seite
2. Halter mit Markenleiste
3. Rechte Halterung der Markenleiste
► Entfernen Sie die beiden rechten Befestigungs-
schrauben der Markenleiste.
Halten Sie die Markenleiste dabei fest.
► Nehmen Sie die Markenleiste vorsichtig nach
oben heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
VORSICHT
Einbauhinweise
► Achten Sie darauf die Markenleiste nicht zu verkratzen.
► Prüfen Sie den Abstand der Markenleiste zur Oberkante der Transportwange (s.u.).
► Prüfen Sie den Abstand der blauen Markenleiste
zur Oberkante der Transportwange. Der Abstand
muss 5+/‑0,1mm betragen.
7 Transport
7.12 Vacuumtooling
Serviceanleitung SIPLACE TX-Serie
06/2017
202
7.12 Vacuumtooling
Ersatzteile
Folgende Teile können bei Vacuumtooling ausgetauscht werden:
●
Basic Pack Vacuumtooling TX [00588121‑xx]
●
Vakuum-Saugdüse, Nennweite 2 mm [03136878‑xx]
●
Wartungseinheit Vacuumtooling TX [03136432‑xx]
●
Ventileinheit komplett [03138689‑xx]
●
Kabel: Vacuumtooling [03139108‑xx]
●
Kabel: Vacuumtooling Sensor [03139109‑xx]
●
Vakuumschalter VSI V D M8-4 [03118829‑xx]
●
Kabel: LP-Sensor Vacuumtooling 1 [03149630‑xx]
●
Kabel: LP-Sensor Vacuumtooling 2 [03149631‑xx]
Hilfsmittel und Werkzeug
●
Montageanleitung "Basic-Pack Vacuumtooling SIPLACE TX‑Serie" [DE+EN:00198328‑xx]
Aus- und Einbau
► Für den Tausch der Ersatzteile lesen Sie die Montageanleitung.
Serviceanleitung SIPLACE TX-Serie
06/2017
8 Bestückköpfe und stationäre Kameras
8.1 Fast Head Exchange
203
8 Bestückköpfe und stationäre Kameras
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
8.1 Fast Head Exchange
Der schnelle Kopftausch (Fast Head Exchange, FHE) ermöglicht den Wechsel eines Bestückkopfs
innerhalb von 15 Minuten.
HINWEIS
Nur CPP/M und C&P20P/M/M2
Der schnelle Kopftausch ist nur bei CPP- und C&P20P/M/M2-Köpfen möglich. Twin-Köpfe
müssen manuell kalibriert werden.
Sehen Sie dazu auch...
2 SIPLACE C&P20 P/M2-Kopf tauschen [}208]
2 SIPLACE CPP/M-Kopf tauschen [}212]
8.1.1 Vorbereitung des FHE an der Software

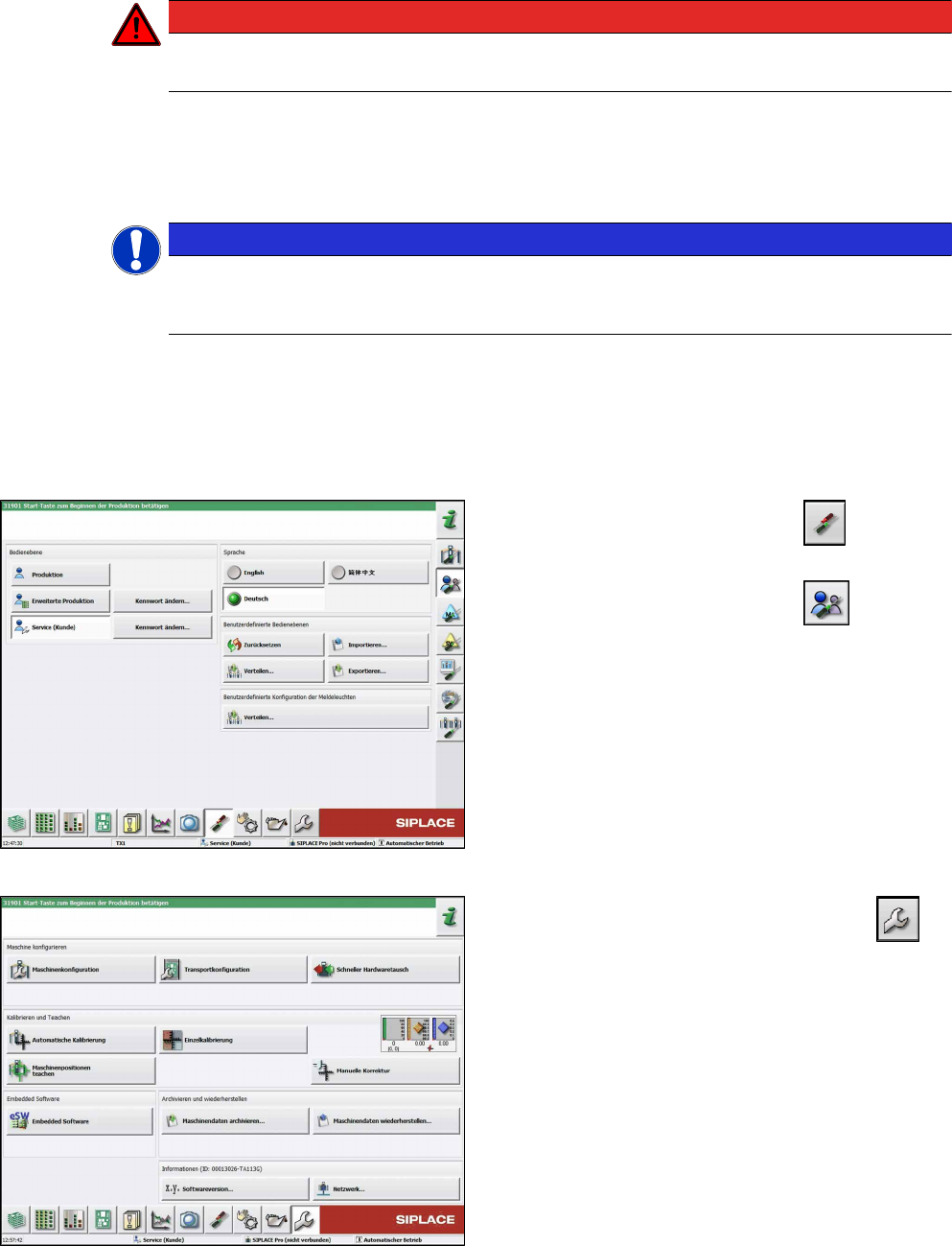

Abb.264: Bedienebene wählen
► Klicken Sie auf die Schaltfläche
, um das
Menü Einstellungen aufzurufen.
► Klicken Sie auf die Schaltfläche
, um das
Menü Benutzereinstellungen überprüfen und
festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Service
(Kunde) oder höher.
Abb.265: Service Menü
► Klicken Sie auf die Schaltfläche Service
.
► Klicken Sie auf die Schaltfläche Schneller Hard-
waretausch.
