10 BE-Einzug 10.3 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen Serviceanleitung SIPLACE TX-Serie 06/2017 244 Installation der Zentraleinheit Verfahren Sie für den Einbau in umgekehrter Reihenfolge. ► Fa…
Serviceanleitung SIPLACE TX-Serie
06/2017
10 BE-Einzug
10.3 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen
243
Zentraleinheit des BE-Einzugs (COTi) ausbauen

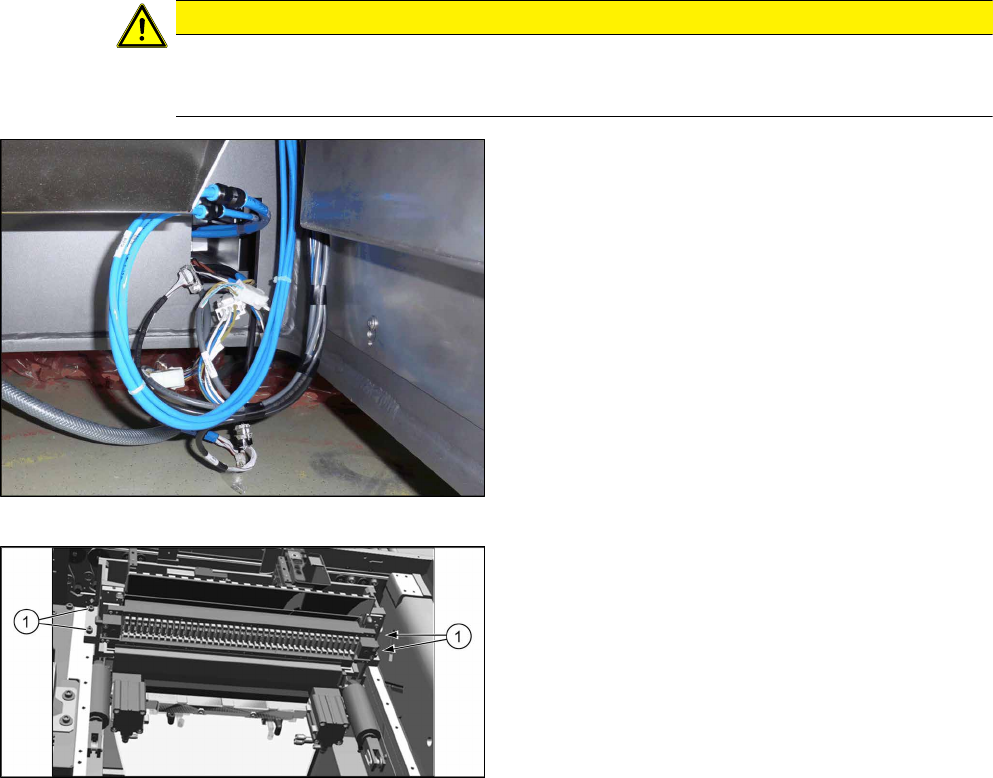

VORSICHT
Schweres Maschinenteil
Die Zentraleinheit des BE-Einzugs ist schwer. Zum Herausheben müssen Sie die Montage-
hilfe und eine geeignete Hebevorrichtung (Handkran etc.) verwenden.
Abb.326: Anschlüsse an der Zentraleinheit
► Stecken Sie alle Verbindungen zur Zentraleinheit
ab.
Abb.327: Befestigungsschrauben der Zentraleinheit
► Entfernen Sie die vier Befestigungs-
schrauben(1).
► Nehmen Sie die Zentraleinheit aus der Maschine
heraus.
10 BE-Einzug
10.3 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
244
Installation der Zentraleinheit
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Falls erforderlich, bauen Sie das Schneidgerät und die FCU vom alten in den neuen
BE‑Einzug (COTi) um.
Feeder-Control-Unit (FCU) tauschen [}248]
Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
► Heben Sie den BE-Einzug (COTi) aus der Maschine. Verwenden Sie eine geeignete
Hebevorrichtung.
► Stecken Sie alle Kabel und Schläuche wieder an. Verwenden Sie ggf. die Wirkschaltplan-
mappe.
► Bringen Sie den BE-Einzug (COTi) in die endgültige Position am Maschinenständer.
Achten Sie darauf, dass Sie die Kabel und Schläuche nicht beschädigen.
Abb.328: Schlauchführung der Luftversorgung für die Pipetten-
station
► Prüfen Sie die Schlauchführung der Luftver-
sorgung für die Pipettenstation:
1. Verschlauchung 1 wird empfohlen. Der Schlauch
verläuft hinter dem Schraubenkopf, so dass der
Schlauch im Verlauf das Transportband nicht
berührt.
2. Verschlauchung 2 wird nicht empfohlen, da sie
das Transportband berühren und mit der Zeit
abgeschnitten werden könnte.
3. Verwenden Sie die Schlauchklemme.
Abb.329: Zentraleinheit fixieren (Draufsicht)
► Setzen Sie die vier Schrauben(1) ein und ziehen
Sie sie leicht an.
► Schieben Sie die Zentraleinheit auf die äußere
Seite der Maschine(2), um einen maximalen
Abstand(4) zur Transportwange(3) sicherzu-
stellen.
► Der weitere Einbau der Zentraleinheit erfolgt in umgekehrter Reihenfolge der obigen Anwei-
sungen.
Serviceanleitung SIPLACE TX-Serie
06/2017
10 BE-Einzug
10.3 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen
245
Einbau der Hebemechanik
Abb.330: Hebemechanik einbauen
► Bauen Sie den Sicherheitsschalter an der
rechten Hebemechanik ein.
► Bringen Sie beide Hebemechaniken in Position
(links und rechts) und fixieren Sie sie mit je zwei
Schrauben(1).
► Bringen Sie beide Hebemechaniken in die
äußere Position(2) schieben Sie sie auf die
innere Seite(3) und ziehen Sie die Schrauben
an(1).
► Stecken Sie die Hebemechanik an den pneumatischen Zylindern an.
► Setzen Sie die Bolzen der Verriegelungsklappe ein und setzen Sie die Unterlegscheiben in
die korrekte Position. Beginnen Sie auf der Innenseite am BE-Einzug (COTi).
► Schließen Sie die Verriegelungsklappe, um die Verbindung zwischen der Hebemechanik und
dem Pneumatikzylinder zu fixieren.
► Führen Sie die notwendigen Kalibrierungen für den Stellplatz aus.
Sehen Sie dazu auch...
2 Feeder-Control-Unit (FCU) tauschen [}248]
2 Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
