12 BE-Wagen SIPLACE TX-Serie 12.2 Rolle tauschen Serviceanleitung SIPLACE TX-Serie 06/2017 288 12.2 Rolle tauschen Teile, Hilfsmittel und Werkzeug ● Rolle vorn LDA-VPA 75K-EL-47994 [03004958-xx] ● Rolle hinten LPA-POA 50…
Serviceanleitung SIPLACE TX-Serie
06/2017
12 BE-Wagen SIPLACE TX-Serie
12.1 BE-Wagen SIPLACE TX-Serie - Übersicht
287
12 BE-Wagen SIPLACE TX-Serie
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
12.1 BE-Wagen SIPLACE TX-Serie - Übersicht

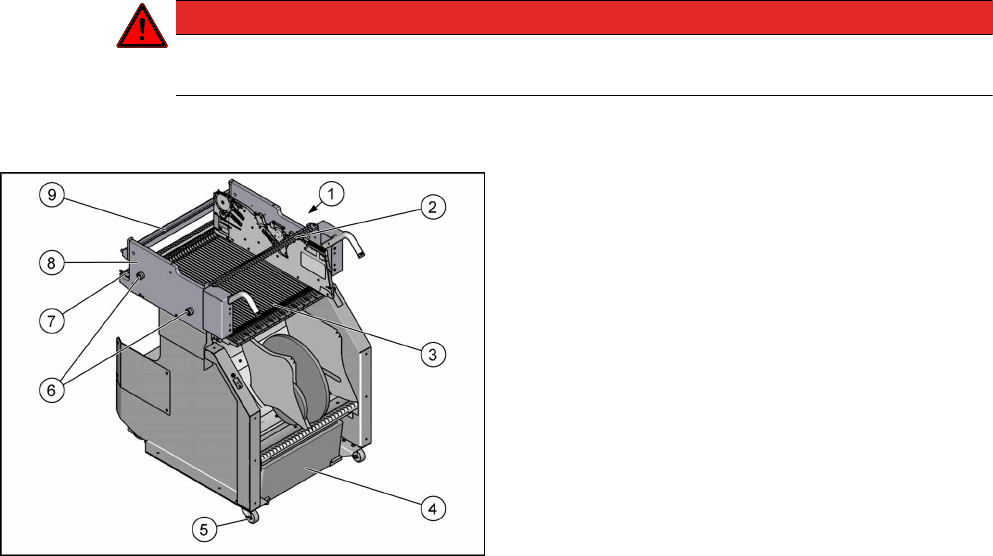

Abb.401: Übersicht BE-Wagen
1. Betätiger/Schutzwinkel
12.6 "Betätiger/Schutzwinkel tauschen" [}292]
2. Fördererzentrierung
12.7 "Fördererzentrierung tauschen
[03028910‑xx]" [}293]
3. Führungsprofil (Ω-Profil) und
Einführung Förderer
12.4 "Führungsprofil/Einführung Förderer tau-
schen" [}290]
4. Gurtabfallbehälter
5. Rollen
12.2 "Rolle tauschen" [}288]
6. Lagerbaugruppe
12.5 "Lagerbaugruppe tauschen (Zentrierhülse)
[03103947-xx]" [}291]
7. Verriegelungsklinke
12.3 "Verriegelungsklinke tauschen
[03069205‑xx]" [}289]
8. BE-Tisch
9. Anschlagleiste mit Zentrierbohrungen
12 BE-Wagen SIPLACE TX-Serie
12.2 Rolle tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
288
12.2 Rolle tauschen
Teile, Hilfsmittel und Werkzeug
●
Rolle vorn LDA-VPA 75K-EL-47994 [03004958-xx]
●
Rolle hinten LPA-POA 50G [03121354-xx]
●
Zweite Person
Übersicht

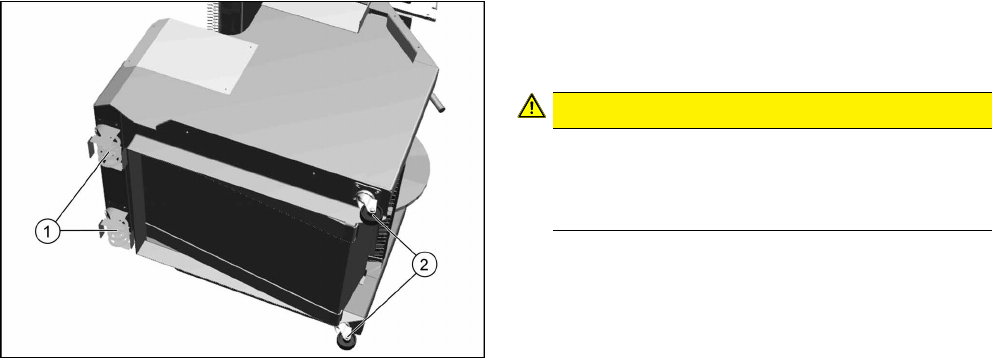

Abb.402: Rollen am BE-Wagen
1. Rolle hinten LPA-POA 50G [03121354‑xx]
2. Rolle vorn LDA-VPA 75K-EL-47994
[03004958‑xx]
VORSICHT!
Schweres Maschinenteil!
Für den Ausbau der Rollen muss der BE-Wagen
auf die Seite gelegt werden. Hierfür werden zwei
Personen benötigt.
.
Ausbau
► Fahren Sie die BE-Wagen aus der Maschine.
► Entfernen Sie alle Förderer.
► Legen Sie den BE-Wagen seitlich auf eine geeigneten Unterlage.
► Entfernen Sie die Befestigungsschraube an der zu tauschenden Rolle.
► Entfernen Sie die Rolle.
Einbau
► Bauen Sie die neue Rolle ein.
► Stellen Sie den BE-Wagen wieder auf die Rollen.
Serviceanleitung SIPLACE TX-Serie
06/2017
12 BE-Wagen SIPLACE TX-Serie
12.3 Verriegelungsklinke tauschen [03069205‑xx]
289
12.3 Verriegelungsklinke tauschen [03069205‑xx]
Teile, Hilfsmittel und Werkzeug
●
Verriegelungsklinke einzeln [03069205-xx]
●
Zugfeder [03010352-xx]
●
Abdeckblech Verriegelungsleiste [03077142-xx]
HINWEIS
BE-Wagen SIPLACE TX/X/SX-Serie
Für BE-Wagen der SIPLACE TX-, SX- und X-Serie (S) wird pro Fördererspur eine Verrie-
gelungsklinke benötigt.
► Fördererverriegelung [03023777-xx] mit 40 Verriegelungsklinken
(1x je BE-Wagen SIPLACE TX/X-Serie (S)/SX4)
ð Die Förderverriegelung kann auch komplett vom BE-Wagen demontiert und
getauscht werden.
Übersicht
Abb.403: Verriegelungsklinke am BE-Wagen tauschen
1. Gurtabfallbehälter
2. Abdeckung
3. Lage der Förderer-Verriegelung komplett
4. Verriegelungsklinke
5. Zugfeder
6. Andruckplatte (unter der Abdeckung(2))
Aus- und Einbau
► Entnehmen Sie den Gurtabfallbehälter (1) und entleeren ihn.
► Setzen Sie den Gurtabfallbehälter wieder ein. Dadurch können Sie keine herabfallenden Teile
verlieren.
HINWEIS
Gurtabfallbehälter
Sie können den Gurtabfallbehälter als Ablage für die Einzelteile (Zugfedern, Verriegelungs-
klinken etc.) verwenden.
► Entfernen Sie die Befestigungsschrauben der Abdeckblech-Verriegelungsleiste
[03077142‑xx](2). Verwenden Sie dazu einen geeigneten Kreuzschlitz-Schraubendreher, um
die Schrauben nicht zu beschädigen.
