10.3 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi)
tauschen
HINWEIS
Arbeiten am BE-Einzug ohne diesen komplett auszubauen
Bei einigen Arbeiten am BE-Einzug ist es ausreichend den BE-Einzug nur ein Stück aus
der Maschine herauszuziehen. Gehen Sie in diesem Fall wie beim Tausch vor, beachten
dabei aber folgende Hinweise:
► Entfernen Sie die Befestigungsschrauben der Zentraleinheit und der Hebeme-
chaniken.
► Es ist in der Regel nicht notwendig die Kabel abzustecken. Ist ein Kabel zu kurz, dann
stecken Sie dieses bei Bedarf ab.
► Ziehen Sie den BE-Einzug ein Stück aus der Maschine heraus.
WARNUNG
Schwere Maschinenteile
► Achten Sie darauf dass der BE-Einzug nicht aus der Maschine herausfällt!
Übersicht

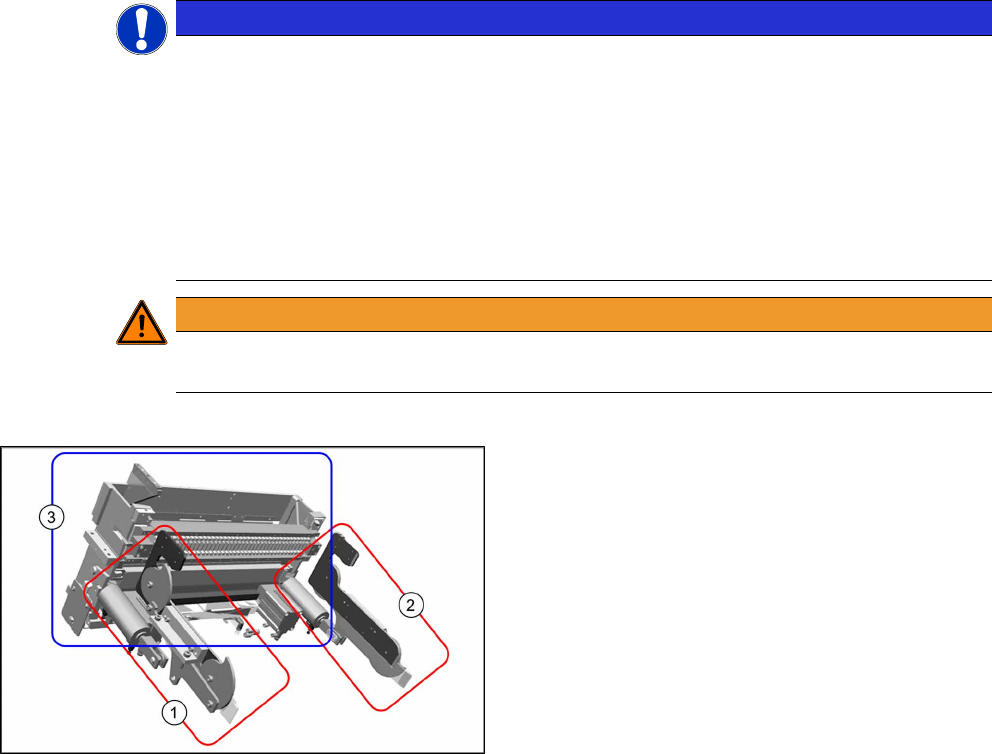

Abb.320: Teile des BE-Einzugs (COTi)
Der BE-Einzug (COTi) für SIPLACE TX-Maschinen
besteht aus drei einzelnen Teilen (Einheiten), die
direkt auf den Maschinenständer montiert sind.
Diese Teile sind die folgenden:
1. Hebemechanik links
2. Hebemechanik rechts
3. Zentraleinheit des BE-Einzugs (COTi)
Die Teile sind mit acht Schrauben direkt am
Maschinenständer fixiert (vier Schrauben an der
Zentraleinheit des BE-Einzugs (COTi) und jeweils
zweiSchrauben an den Hebemechaniken).
Für die Positionen des BE-Einzugs (COTi) in der Maschine, siehe 10.2 "Einbaupositionen BE-Ein-
zug (Tischpositionen)" [}239].
Teile, Hilfsmittel und Werkzeug
●
Geeignete Hebevorrichtung (z.B. Handkran)
●
Wirkschaltplanmappe SIPLACE TX-Serie (bis Nr. 499) [DE+EN:00197933-xx]
●
Wirkschaltplanmappe SIPLACE TX-Serie (ab Nr. 500) [DE+EN:00198274-xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
10 BE-Einzug
10.3 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen
241
Abb.321: COTi-Zentraleinheit kpl. [03117339‑xx]
(vervollständigt mit FCU und Gurtschneider)
●
Wählen Sie die benötigten Teile (siehe auch un-
ten):
– Hebemechanik links komplett [03126040‑xx]
– Hebemechanik rechts komplett [03126039‑xx]
– COTi-Zentraleinheit kpl. [03117339‑xx]
(vervollständigt mit FCU und Gurtschneider)
Hebemechanik links und rechts ausbauen
HINWEIS
Beispielhaft dargestellt
Die folgende Vorgehensweise zeigt beispielhaft die linke Hebemechanik. Die Vorgehens-
weise für die rechte Hebemechanik ist analog. Auf relevante Unterschiede wird explizit
hingewiesen.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.322: Sicherungklappe
Der Sicherungsbolzen(1) fixiert die Verbindung zwi-
schen Pneumatikzylinder und der Hebemechanik.
► Kippen Sie Sicherung nach unten.
► Bauen Sie den Sicherungsbolzen aus, um die
Verbindung freizulegen.
 VORSICHT!
Achten Sie auf Position und Anzahl der Bei-
lagscheiben.
.
10 BE-Einzug
10.3 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
242

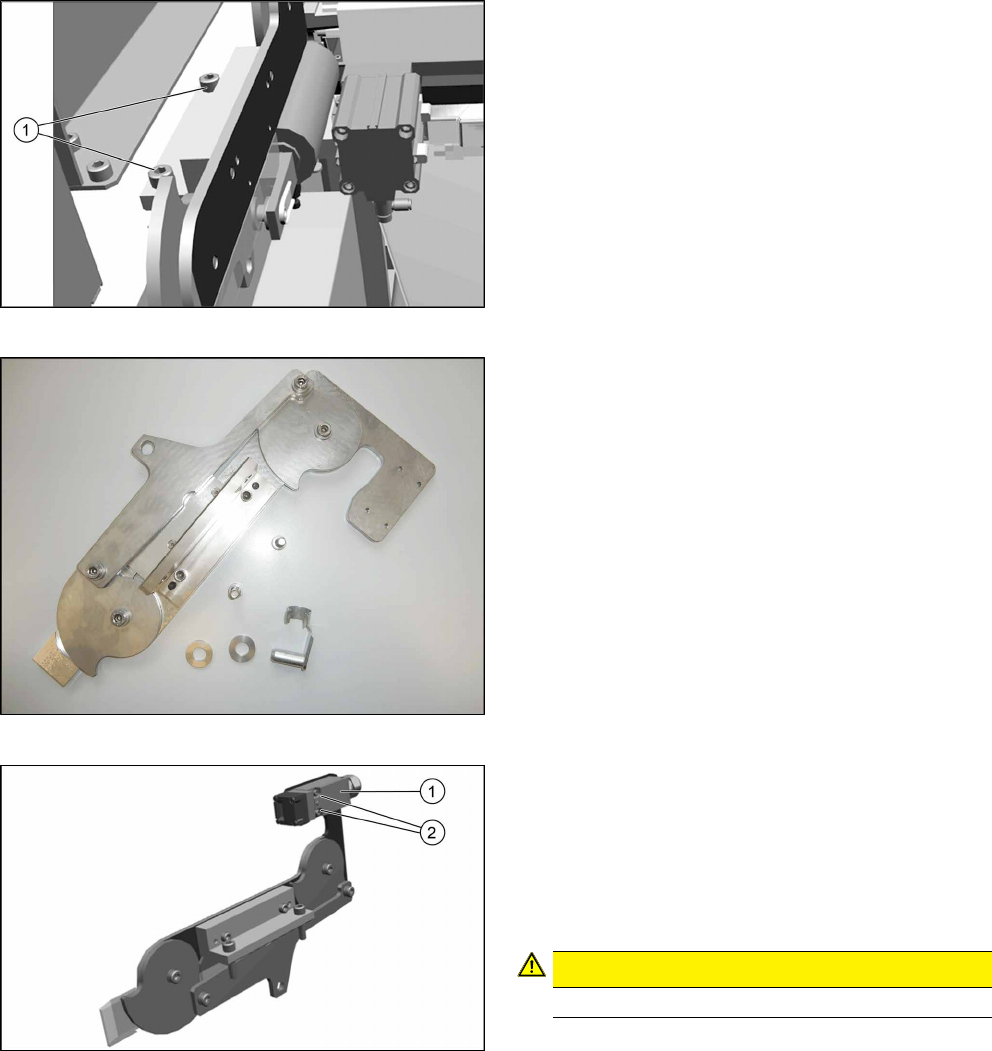

Abb.323: Hebemechanik ausbauen
► Bauen Sie die Hebemechanik aus, indem Sie die
Schrauben entfernen(1).
Abb.324: Teile der Hebemechanik
► Nehmen Sie die "Hebemechanik links komplett"
heraus [03126040‑xx].
Abb.325: Sicherheitsschalter
► Wiederholen Sie die Schritte für die Hebe-
mechanik rechts, falls erforderlich.
Die Vorgehensweise für die Hebemechanik rechts
istanalog, nur der Sicherheitsschalter(1) muss
zusätzlich ausgebaut werden.
► Entfernen Sie die beiden Befestigungsschrauben
(2) des Sicherheitsschalters.
 VORSICHT!
Verlieren Sie nicht die Hülsen.
.
