Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.2 Hubtisch
147
► Ziehen Sie den BE-Einzug ein Stück aus der Maschine heraus.
Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen [}240]

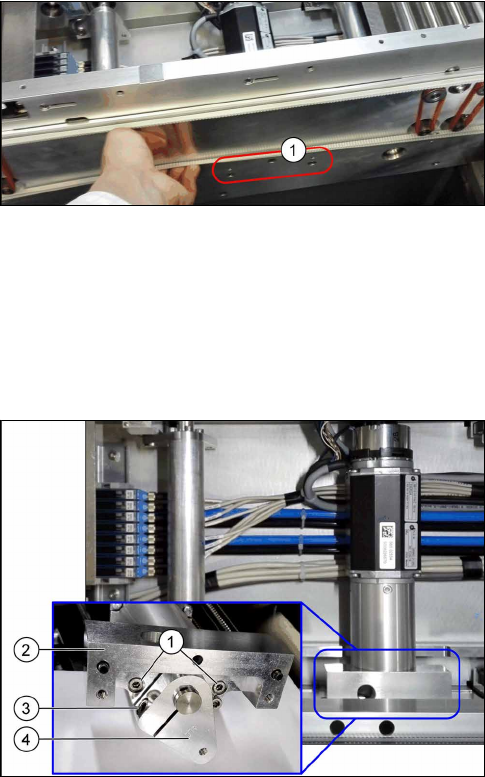

Abb.188: Befestigungsschrauben
► Entfernen Sie die drei Befestigungsschrauben(1)
am Haltewinkel.
► Demontieren Sie die Abdeckung über der Platine Transportsteuerung.
► Fädeln Sie das Kabel bis zur Transportsteuerung aus und stecken Sie es am Anschluss X10
ab. Markieren Sie sich ggf. die Position, so dass Sie diese später wieder eindeutig zuordnen
können.
Siehe auch: 7.7.1.1 "Transportsteuerung TSP420 [03087642‑xx]" [}188]
► Nehmen Sie den Hubtischmotor aus der Maschine.
Abb.189: Motorkurbel und Halterungen
Die Motorkurbel(4) und die Halterungen(2) müssen
entfernt und auf den neuen Hubtischmotor umgebaut
werden.
► Entfernen Sie die beiden Befestigungsschrau-
ben(1) an den Halterungen(2).
► Entfernen Sie die Befestigungsschraube(3) an
der Motorkurbel(4).
7 Transport
7.2 Hubtisch
Serviceanleitung SIPLACE TX-Serie
06/2017
148
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Die Motorkurbel und die Halterungen müssen entfernt und auf den neuen Hubtisch-
motor umgebaut werden.
Achten Sie auf die Position und Anzahl der Beilagscheiben.
► Ziehen Sie die Klemmschraube der Motorkurbel fest an.
► Achten Sie darauf, dass die Motor-Anschlusskabel nirgends scheuern.
► Setzen Sie die Hubtischplatte auf die Führungsstifte. Achten Sie darauf dass die Be-
festigungsschrauben sauber in die vorgeschnittenen Gewinde gleiten.
► Überprüfen Sie die Parallelität der Hubtischplatte (siehe 7.2.4 "Parallelität und Höhe
der Hubtischplatte einstellen" [}149]).
► Überprüfen Sie die freie Beweglichkeit der Hubtischplatte (siehe 7.2.5 "Hubtischplatte
auf freie Beweglichkeit überprüfen" [}150]).
► Stellen Sie die Hubtischhöhe ein (siehe 7.2.4 "Parallelität und Höhe der Hubtischplatte
einstellen" [}149]).
► Kalibrieren Sie den Hubtischmotor und führen Sie anschließend einen Referenzlauf
durch (siehe Transportfunktionen kalibrieren).
► Weitere Informationen zur Transportsteuerung finden Sie im Abschnitt 7.7.1.1 "Trans-
portsteuerung TSP420 [03087642‑xx]" [}188].
Sehen Sie dazu auch...
2 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen [}240]
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.2 Hubtisch
149
7.2.4 Parallelität und Höhe der Hubtischplatte einstellen
GEFAHR
NOT-HALT betätigen!
Bei allen Einstellarbeiten am Hubtisch muss dieser gegen Verfahren gesichert werden!
Übersicht
Abb.190: Hubtischplatte
1. Hubtischplatte
2. Befestigungsschrauben der Hubtischplatte
Einstellung
► Stellen Sie die Transportwangen mit der Software auf maximale Breite.
► Entfernen Sie die Befestigungsschrauben (Senkkopfschrauben) der Hubtischplatte, aber neh-
men Sie die Hubtischplatte nicht ab.
► Klemmen Sie den Hubtisch ohne Leiterplatte über die Software.
► Unter den Befestigungsschrauben befinden sich Stellschrauben (Inbus5).
Stellen Sie die Hubtischplatte mit Hilfe der Stellschrauben spielfrei zur Klemmkante ein.
► Prüfen Sie alle vier Ecken des Hubtischs auf ein evtl. vorhandenes Spiel.
► Klemmen Sie zur Überprüfung eine Leiterplatte. Prüfen Sie an den Ecken ob evtl. noch ein
Spiel vorhanden ist.
► Setzen Sie die vier Befestigungsschrauben der Hubtischplatte ein und ziehen Sie diese fest.
► Kalibrieren Sie den Nullpunkt des Hubtischmotors.
