Serviceanleitung SIPLACE TX-Serie 06/2017 12 BE-Wagen SIPLACE TX-Serie 12.5 Lagerbaugruppe tauschen (Zentrierhülse) [03103947-xx] 291 12.5 Lagerbaugruppe tauschen (Zentrierhülse) [03103947-xx] Teile, Hilfsmittel und Werk…
12 BE-Wagen SIPLACE TX-Serie
12.4 Führungsprofil/Einführung Förderer tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
290
4
5
1
3
2

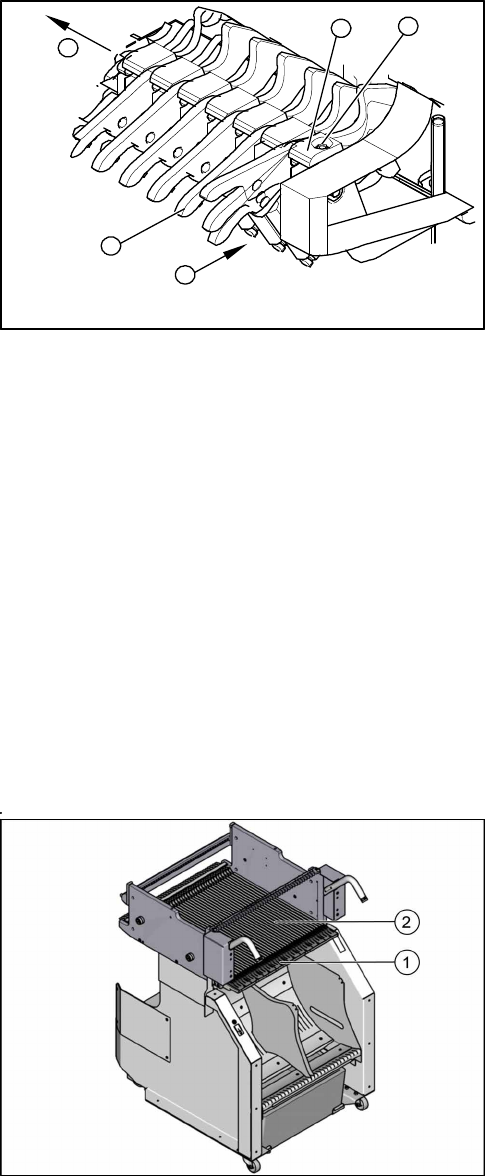

Abb.404: Verriegelungsklinke ausbauen
► Hängen Sie alle Zugfedern (1) an den Verriege-
lungsklinken(2) aus.
► Entfernen Sie die Befestigungsschrauben(3)
aller Andruckplatten(4).
► Ziehen Sie die Verriegelungsklinken mit der –
Welle(5) heraus.
► Die Verriegelungsklinken können nun von der
Welle geschoben werden.
► Schieben Sie die Verriegelungsklinken inkl. der
neuen Verriegelungsklinke auf die Welle.
► Montieren Sie die Verriegelungsklinken mit der
Welle.
► Achten Sie beim Zusammenbau auf die Lage der Andruckplatten(4). Diese sind nicht
symmetrisch und halten in einer bestimmten Stellung die Welle nicht richtig.
► Stellen Sie sicher, dass beim festziehen der Befestigungsschrauben(3) die Andruck-
platten(4) nicht quer stehen und die Verriegelungsklinken verklemmen.
► Hängen Sie die Zugfedern (1) ein.
► Montieren Sie die Abdeckung.
12.4 Führungsprofil/Einführung Förderer tauschen
Teile, Hilfsmittel und Werkzeug
Wählen Sie das benötigte Ersatzteil:
●
Kurzes Führungsprofil [03002898-xx]
●
Einführung Förderer [03039368-xx]
Übersicht
Abb.405: Führungsprofile am BE-Wagen
1. Führungsprofil kurz
2. Einführung Förderer
Die kurzen Führungsprofile sind jeweils mit einer
Schraube von oben befestigt.
Die Einführung der Förderer sind jeweils mit vier
Schrauben von unten befestigt.
Serviceanleitung SIPLACE TX-Serie
06/2017
12 BE-Wagen SIPLACE TX-Serie
12.5 Lagerbaugruppe tauschen (Zentrierhülse) [03103947-xx]
291
12.5 Lagerbaugruppe tauschen (Zentrierhülse) [03103947-xx]
Teile, Hilfsmittel und Werkzeug
●
Lagerbaugruppe [03103947-xx]
●
Loctite 243 [00334892‑xx]
HINWEIS
Immer alle Lagerbaugruppen ersetzen
Es wird empfohlen immer alle Lagerbaugruppen eines BE-Tisches gleichzeitig zu tauschen.
Übersicht

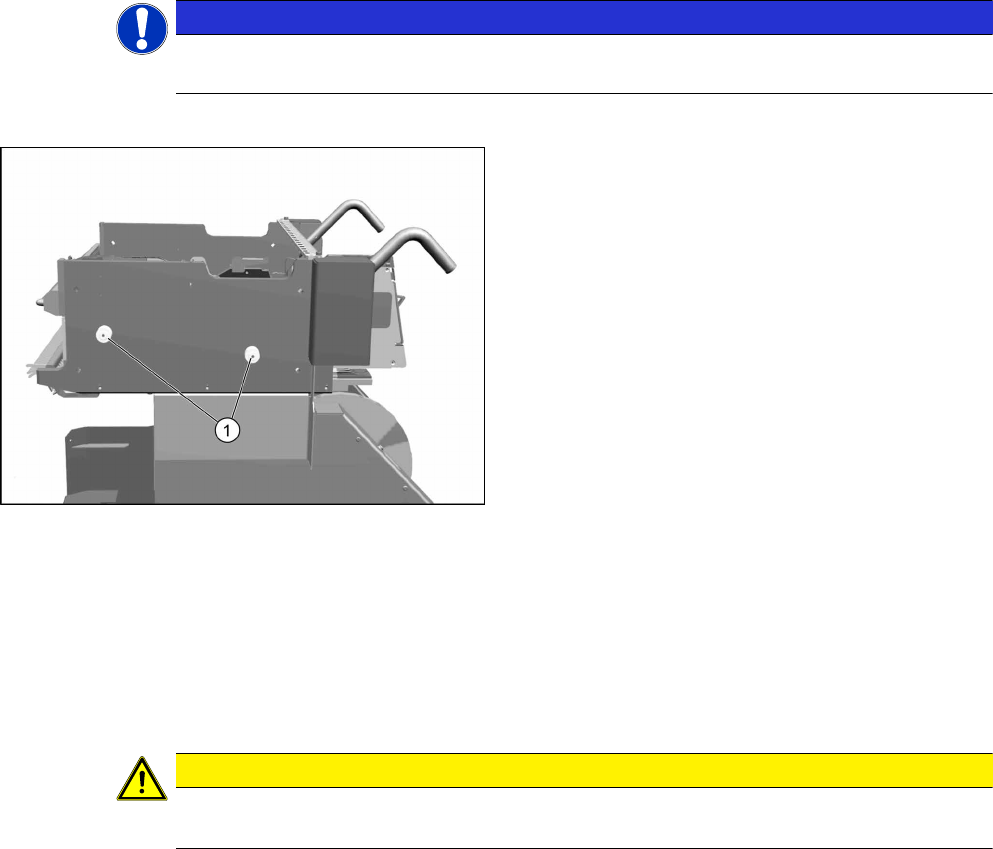

Abb.406: Lagerbaugruppen am BE-Wagen
1. Lagerbaugruppen (vier pro Tisch)
Ausbau
► Entfernen Sie die Befestigungsschraube der Lagerbaugruppe und nehmen Sie die Zentrier-
hülse ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Sichern Sie die Schrauben mit Loctite 243.
12 BE-Wagen SIPLACE TX-Serie
12.6 Betätiger/Schutzwinkel tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
292
12.6 Betätiger/Schutzwinkel tauschen
Teile, Hilfsmittel und Werkzeug
●
Drehmoment-Schraubendreher ESD 1,0-5,0 Nm [03078400‑xx]
●
Bithalter für Schraubendreher TorqueVario [03078706‑xx]
●
Bit 1/4, TX20 mit Bohrung [03148413‑xx]
●
Sicherheitsschalter D4DS-K3 [03107666-xx]
●
Schutzwinkel: Halter und Schutz für Betätiger [03126075-xx]
Übersicht
Abb.407: Betätiger und Schutzwinkel am BE-Wagen
1. Betätiger
2. Schutzwinkel
3. Zwei Befestigungsschrauben Betätiger
4. Zwei Befestigungsschrauben Schutzwinkel
5. Einstellschraube für Betätigerwinkel
Ausbau
► Entfernen Sie Befestigungsschrauben am Betätiger/Schutzwinkel.
► Entfernen Sie den Betätiger/Schutzwinkel.
Einbau
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei au-
ßerdem folgende Hinweise:
HINWEIS
Einbauhinweise
► Ziehen Sie die Befestigungsschrauben des Betätigers am Schutzwinkel mit einem
maximalen Drehmoment von 2,0 Nm fest.
► Stellen Sie den Betätiger ein (siehe unten).
Sehen Sie dazu auch...
2 Betätiger am BE-Wagen einstellen [}292]
12.6.1 Betätiger am BE-Wagen einstellen
Abb.408: Einstellung Betätiger
► Stellen Sie den Betätiger mit Hilfe der Einstell-
schraube(3) ein.
Zwischen der Oberkante(1) des Tisches und
dem Betätiger(2) muss ein Winkel von
13°+/‑1° eingestellt werden.
Der Betätiger muss, ohne am Kunststoff zu
schleifen, in den Sicherheitsschalter gleiten.
