7 Transport
7.2 Hubtisch
Serviceanleitung SIPLACE TX-Serie
06/2017
144
7.2.2 Plattenführungen tauschen [03114873Sxx]
Teile, Hilfsmittel und Werkzeug
●
Plattenführung RC [03114873Sxx]
Enthält:
– Plattenführung RC [03119681‑xx]
– Selbstschneidende Schraube REMFORM RF-SN85-6 x 20-9.8 [03034122‑xx]
– Stift ISO 8734 - 3 x 12 - A-ST [03015751‑xx]
Übersicht

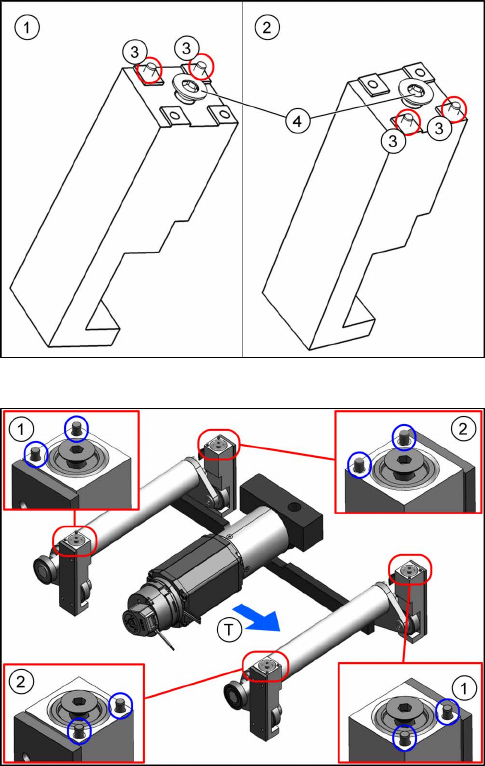

Abb.183: Hubtischplatten-Führungen
1. Plattenführung 1
2. Plattenführung 2
3. Stifte
4. Selbstschneidende Schraube
Abb.184: Stifte an den Plattenführungen
1. Plattenführung 1
2. Plattenführung 2
TTransportrichtung
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.2 Hubtisch
145
Ausbau
► Fahren Sie die Transportwange mit der Software oder manuell in eine geeignete
Arbeitsposition.
– Um die Transportwange manuell zu verstellen ziehen Sie am Zahnriemen der
Breitenverstellung.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Verschieben Sie alle Portale so weit wie möglich aus dem Transportbereich heraus auf eine
Seite der Maschine.
► Demontieren Sie die Hubtischplatte (siehe 7.2.1 "Hubtischplatte tauschen
[03114873‑xx]" [}142]).

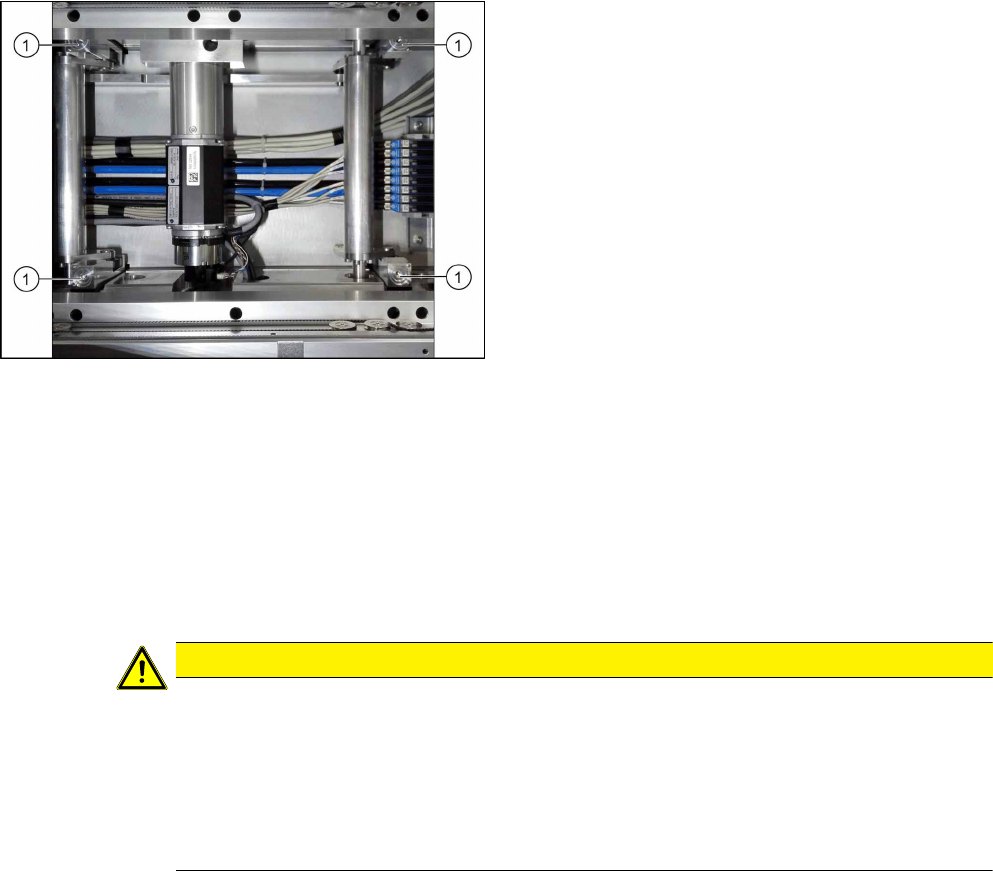

Abb.185: Hubtischplatten-Führungen
► Entfernen Sie die entsprechende Plattenfüh-
rung(1).
Einbau
► Drücken Sie die beiden Stifte in die Plattenführung. Achten Sie auf die korrekte Position ab-
hängig von der Position im Hubtisch. Die Stifte befinden sich immer in der äußeren Position
des Tisches.
► Setzen Sie die selbstschneidende Schraube mittig ein. Sie können das Loch mit dieser
Schraube vorschneiden.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei au-
ßerdem folgende Hinweise:
VORSICHT
Einbauhinweise
► Setzen Sie die Hubtischplatte auf die Führungsstifte. Achten Sie darauf dass die Be-
festigungsschrauben sauber in die vorgeschnittenen Gewinde gleiten.
► Überprüfen Sie die Parallelität der Hubtischplatte (siehe 7.2.4 "Parallelität und Höhe
der Hubtischplatte einstellen" [}149]).
► Überprüfen Sie die freie Beweglichkeit der Hubtischplatte (siehe 7.2.5 "Hubtischplatte
auf freie Beweglichkeit überprüfen" [}150]).
Sehen Sie dazu auch...
2 Parallelität und Höhe der Hubtischplatte einstellen [}149]
7 Transport
7.2 Hubtisch
Serviceanleitung SIPLACE TX-Serie
06/2017
146
7.2.3 Hubtisch-Motor tauschen [03088241-xx]
Teile, Hilfsmittel und Werkzeug
●
BLDC Motor BG65x50 komplett mit Kabel und Stecker [03088241-xx]
Übersicht

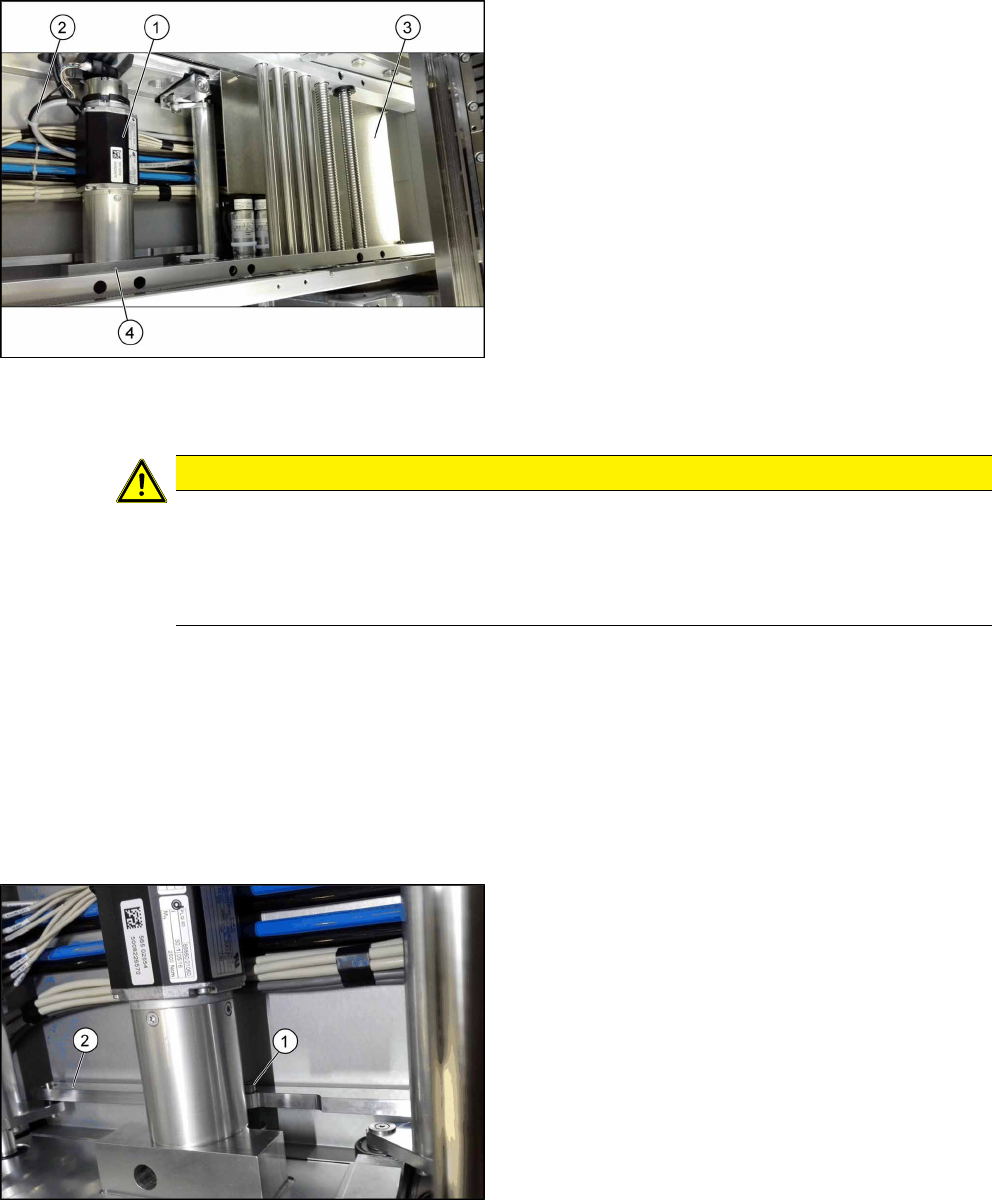

Abb.186: Hubtisch-Motor - Übersicht
1. Hubtisch-Motor
2. Kabel des Hubtisch-Motors (Verbindung zur Plati-
ne Transportsteuerung)
3. Platine Transportsteuerung
4. Haltewinkel des Hubtischmotors
Ausbau
VORSICHT
Unterlegscheiben
An verschiedenen Stellen, u.a. zwischen Hubtischmotor und Gestände, befinden sich Bei-
lagscheiben.
► Notieren Sie sich Anzahl und Position der Beilagscheiben. Diese müssen später wie-
der genau so montiert werden!
► Fahren Sie die Transportwange mit der Software oder manuell in eine geeignete
Arbeitsposition.
– Um die Transportwange manuell zu verstellen ziehen Sie am Zahnriemen der
Breitenverstellung.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Verschieben Sie alle Portale so weit wie möglich aus dem Transportbereich heraus auf eine
Seite der Maschine.
Abb.187: Hubtisch-Motor
► Demontieren Sie die Hubtischplatte (siehe 7.2.1
"Hubtischplatte tauschen [03114873‑xx]" [}142]).
► Entfernen Sie die Befestigungsschraube (1) am
Gestänge(2). Bauen Sie das Gestänge vorsich-
tig aus.
