13 Docking-Station für BE-Wagen
13.1 Docking-Station für BE-Wagen - Übersicht
295

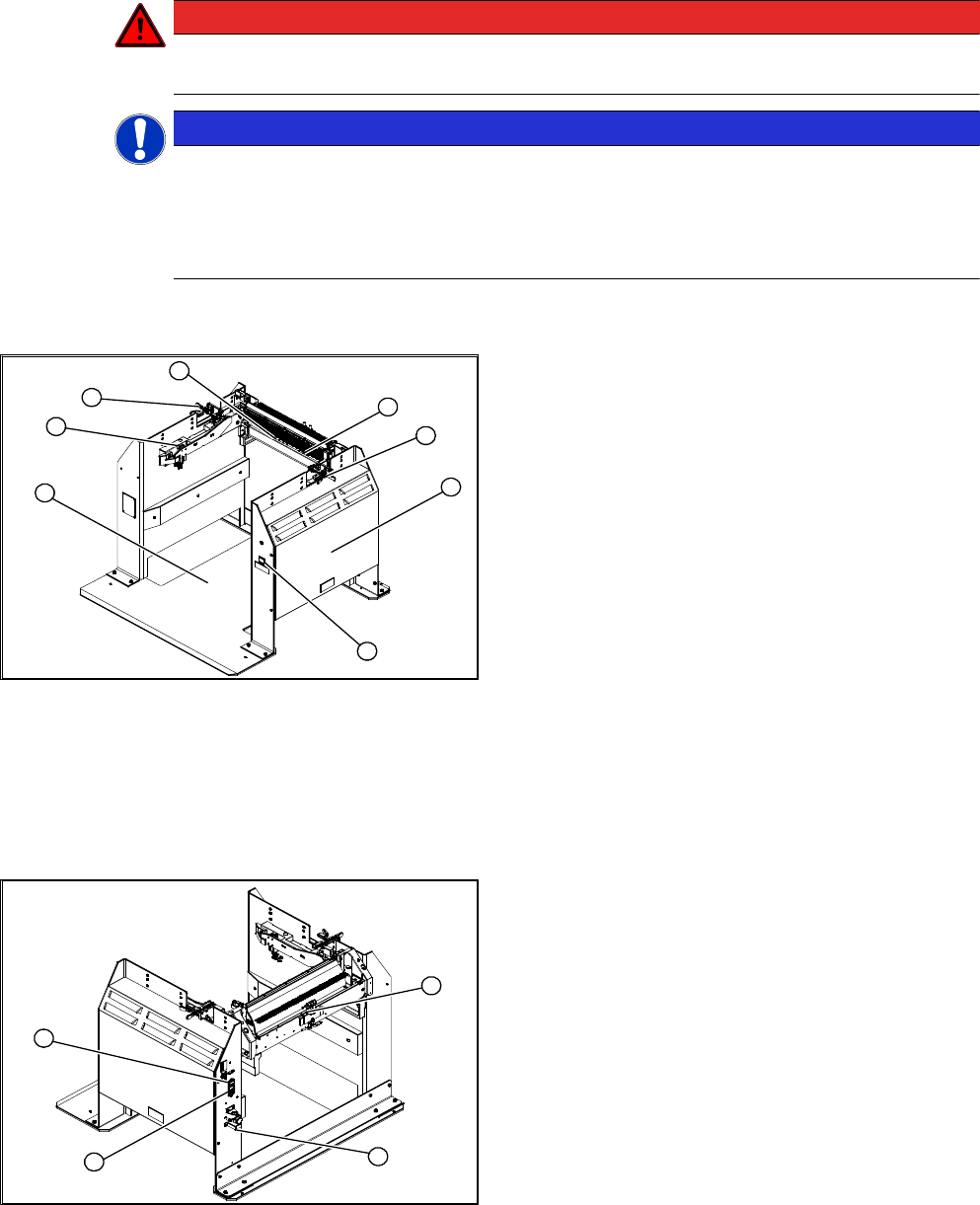

13 Docking-Station für BE-Wagen
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
HINWEIS
Nachrüstsatz für TX-Serie
Die Docking-Station der X-Serie kann für die Verwendung von BE-Wagen der TX-Serie
nachgerüstet werden.
► Lesen Sie die technische Information "Umrüstsatz Docking Station für TX BE-Wagen"
für weitere Informationen [DE:TI2017‑01D02] [EN:TI2017‑01E02].
13.1 Docking-Station für BE-Wagen - Übersicht
3
4
1
7
6
5
4
2
Abb.410: Docking-Station - Übersicht 1
1. Docking-Station – komplett [00116933‑xx]
2. Drucktaster für Entriegelung [00334095-xx]
13.10 "Drucktaster für Entriegelung tauschen
[00334095-xx]" [}304]
3. Netzteil und Druckregelventil für Verriegelungszy-
linder (hinter der Abdeckung)
13.2 "Netzteil tauschen [03121806‑xx]" [}296]
4. Waagrechtspanner [03025104-xx]
13.5 "Waagrechtspanner tauschen
[03025104‑xx]" [}299]
5. Förderer-Entriegelung 40-fach [03011582‑xx]
13.7 "40-fach Förderer-Entriegelung tauschen
[03011582‑xx]" [}301]
6. Feeder Control Unit (FCU)
13.8 "Feeder-Control-Unit (FCU) tauschen
[03059623Sxx]" [}302]
7. Kurzhubzylinder der Sperreinheit [03034831‑xx]
13.4 "Kurzhubzylinder der Sperreinheit tauschen
[03034831‑xx]" [}298]
1
4
3
2
Abb.411: Docking-Station - Übersicht 2
1. Steuerventil [03003489-xx]
13.11 "Steuerventil tauschen
[03003489‑xx]" [}305]
2. Ein/Aus Schalter
3. Feinsicherung [03033387‑xx]
13.3 "Feinsicherung tauschen
[03033387‑xx]" [}297]
4. Druckregelventil für Bulkcase-Feeder und Haupt-
anschluss (5,5bar)
●
13.6 "Positions-Endschalter der BE-Wagenverrie-
gelung tauschen [03033395‑xx]" [}300]
●
13.9 "Kopplung - Erdung und Druckluft für Bulk-
Case tauschen" [}303]
13 Docking-Station für BE-Wagen
13.2 Netzteil tauschen [03121806‑xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
296

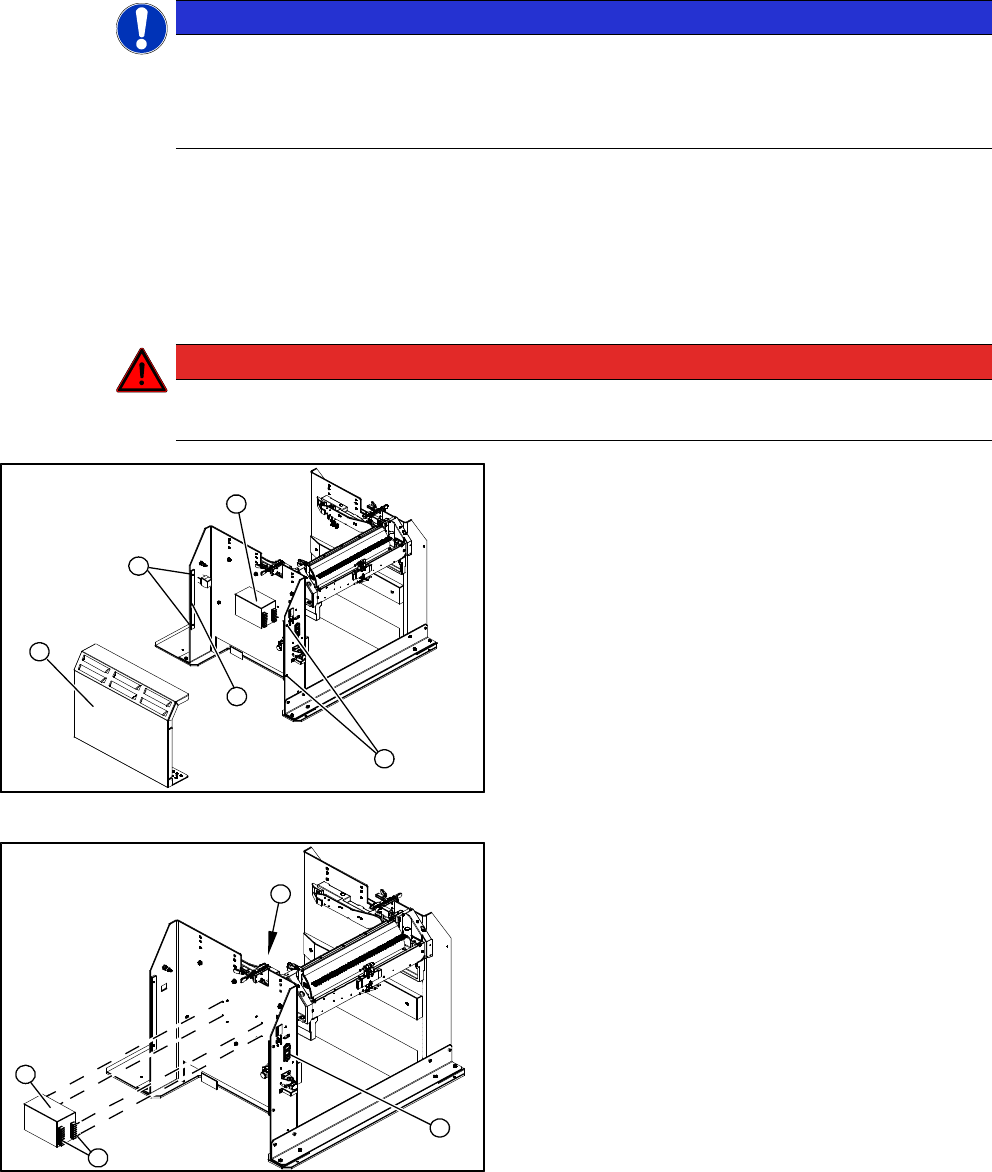

13.2 Netzteil tauschen [03121806‑xx]
HINWEIS
Technische Information beachten
► Beachten Sie hierzu die technische Information "Netzteil für Docking-Station für
BE‑Wagen SIPLACEX [116933] und SX [116965] ist abgekündigt" [DE:
TI2015-04D07] [EN: TI2015-04E07].
Teile, Hilfsmittel und Werkzeug
●
Schaltnetzteil RSP-500-27 [03121806‑-xx] (ersetzt: [03025938‑xx])
●
Wirkschaltplanmappe SIPLACE TX-Serie (bis Nr. 499) [DE+EN:00197933-xx]
●
Wirkschaltplanmappe SIPLACE TX-Serie (ab Nr. 500) [DE+EN:00198274-xx]
Aus- und Einbau
GEFAHR
Netzspannung ausschalten
► Schalten Sie den Ein-/Ausschalter aus und ziehen Sie den Netzstecker.
4
3
1
3
2
Abb.412: Abdeckung ausbauen
1. Abdeckung
2. Leiste zur Klemmung der Abdeckung
3. Vier Befestigungsschrauben
4. Netzteil
► Entfernen Sie die vier Befestigungsschrauben(3)
der Abdeckung(1). Die Abdeckung ist mit Hilfe
der Leiste(2) geklemmt.
► Ziehen Sie die Abdeckung aus der Docking-Stati-
on heraus.
► Achten Sie darauf, dass Sie den Erdungsan-
schluss nicht beschädigen.
4
3
1
2
Abb.413: Netzteil ausbauen
► Stecken Sie alle elektrischen Anschlüsse(4) zum
Netzteil(3) ab. Markieren Sie sich ggf. deren Po-
sition, um sie später wieder eindeutig zuordnen
zu können.
► Entfernen Sie die vier Befestigungsschrauben(2)
des Netzteils an der Innenseite der Docking-Sta-
tion.
► Stecken Sie alle Kabel an und bauen Sie das
neue Netzteil ein.
► Drücken Sie zum Einschalten den Ein-/Ausschal-
ter(1).
► Stellen Sie an den Anschlussklemmenneun
undzwölf die Ausgangsspannung des Netzteils
ein:
– Standard (ohne BulkFeeder):
26,8 V (+/- 0,5 V)
– Bei Verwendung von BulkFeedern wird die
Ausgangsspannung dauerhaft auf
28,0V(+/‑0,5V) eingestellt.
► Montieren Sie die Abdeckung.
