6 Portale 6.5 Filter und Pneumatik Serviceanleitung SIPLACE TX-Serie 06/2017 138 6.5.3 Drucksensor Vakuum tauschen [03108457-xx] Teile, Hilfsmittel und Werkzeug ● Aufrüstsatz - Drucksensor Vakuum C&P20P [03108457‑xx…
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.5 Filter und Pneumatik
137
6.5 Filter und Pneumatik
6.5.1 Portale - Filter und Pneumatik - Übersicht

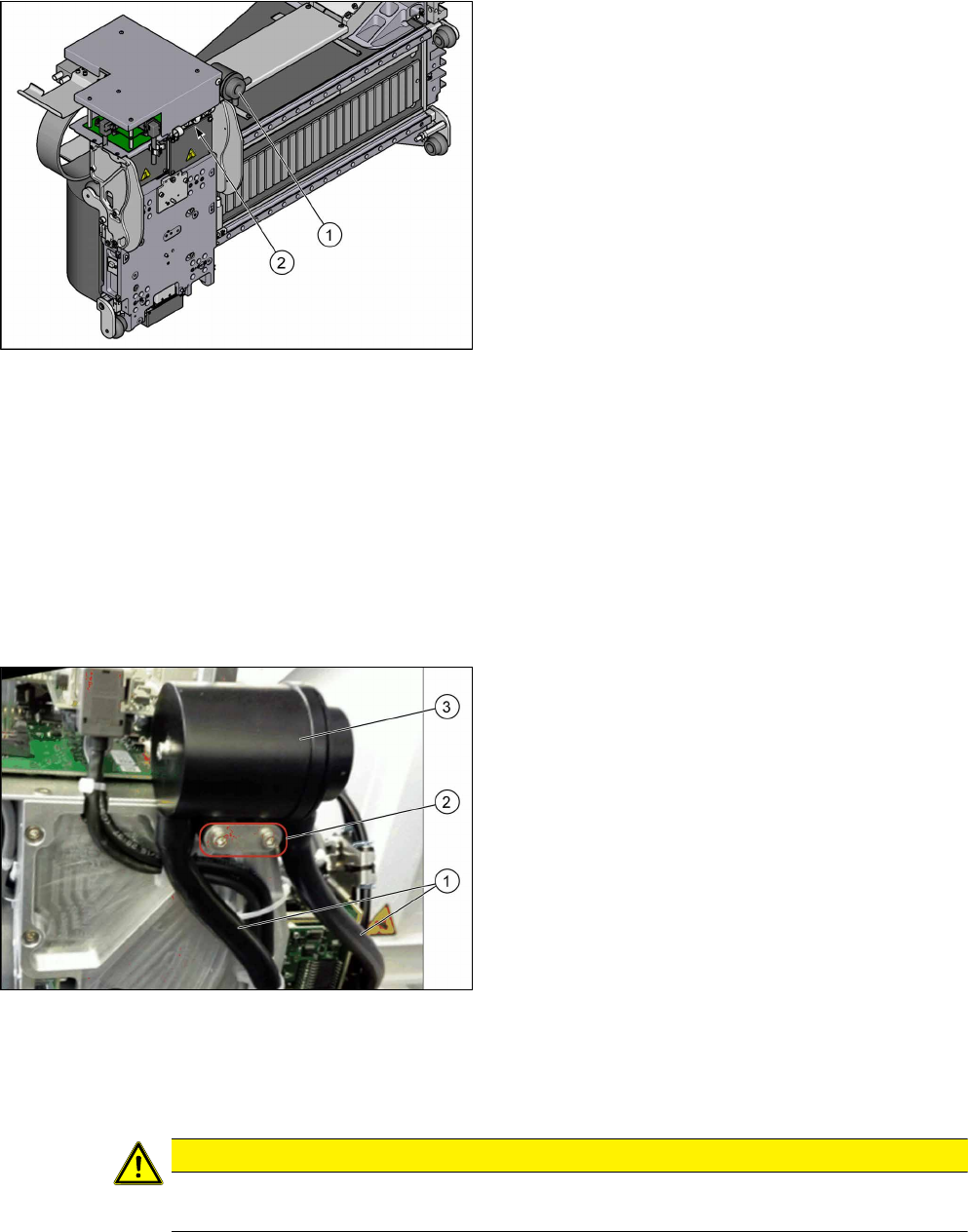

Abb.174: Filter und Pneumatik
1. Kühlluftfilter
6.5.2 "Kühlluftfilter tauschen
[03018635‑xx]" [}137]
Filterelement / O-Ring tauschen
2. Drucksensor Vakuum
6.5.3 "Drucksensor Vakuum tauschen
[03108457-xx]" [}138]
6.5.2 Kühlluftfilter tauschen [03018635‑xx]
Teile, Hilfsmittel und Werkzeug
●
Kühlluftfilter komplett [03018635-xx]
●
Loctite 241 [02101037‑xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.175: Kühlluftfilter
► Entfernen Sie die beiden Schläuche(1).
► Entfernen Sie die beiden Befestigungsschrauben
am Kühlluftfilter(2) (mit Loctite241 gesichert).
► Entfernen Sie den Kühlluftfilter(3).
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweis
► Sichern Sie die Schrauben mit Loctite241, wo erforderlich.
6 Portale
6.5 Filter und Pneumatik
Serviceanleitung SIPLACE TX-Serie
06/2017
138
6.5.3 Drucksensor Vakuum tauschen [03108457-xx]
Teile, Hilfsmittel und Werkzeug
●
Aufrüstsatz - Drucksensor Vakuum C&P20P [03108457‑xx]
Übersicht

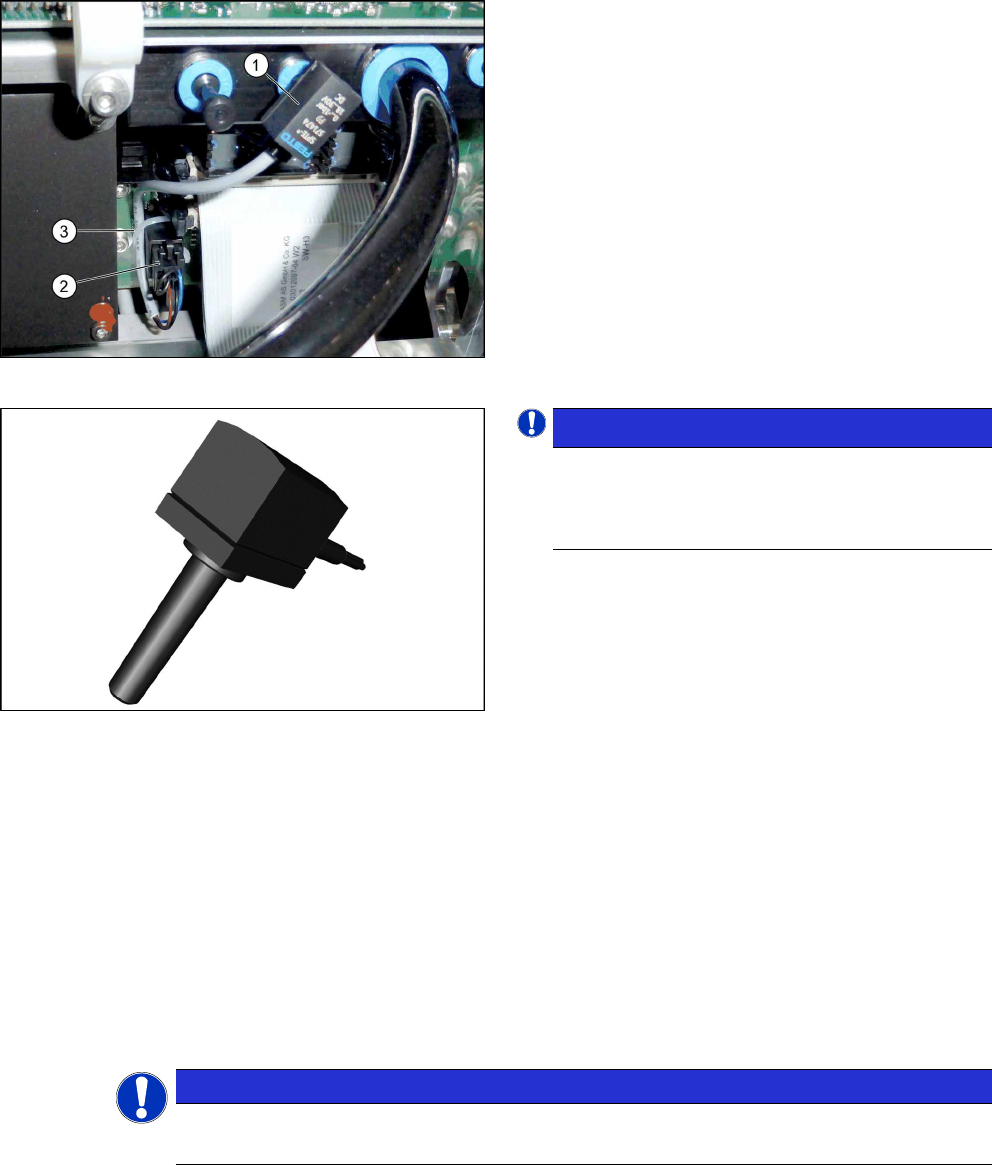

Abb.176: Drucksensor am Portal
1. Drucksensor
2. Stecker am Kopfadapter
3. Kabelbinder
Der Drucksensor befindet sich am Vakuumverteiler
des Portals und wird am Kopfadapter angeschlossen.
Abb.177: Drucksensor
HINWEIS!
Der Drucksensor wird nur bei installierter
Vakuumpumpe und C&P20P-Köpfen benötigt.
Der Drucksensor ist in diesem Fall für den
Betrieb der Maschine zwingend notwendig.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Stecken Sie den elektrischen Anschluss des Drucksensors am Kopfadapter ab. Markieren Sie
sich ggf. die Position um diese später wieder eindeutig zuordnen zu können.
► Ziehen Sie den Drucksensor vom Vakuumverteiler am Portal ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
HINWEIS
Einbauhinweis
► Ersetzen Sie die zuvor entfernen Kabelbinder.
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.6 Verfahrbereiche und Geschwindigkeitsüberwachung
139
6.6 Verfahrbereiche und Geschwindigkeitsüberwachung
Abb.178: Verfahrbereiche der X- und Y-Achsen
Der Verfahrbereich der X- und Y-Achsen wird während
der Maschinenkalibrierung ermittelt.
Verfahrbereichs-Ende der X-Achse
Das Verfahrbereichs-Ende der X-Achse liegt +oder
‑0,2mm vor dem Softwareendschalter, dieser liegt
wiederum 1,5mm vor dem Puffer. Ein Sicherheitsab-
stand von 1,7mm zum Puffer reicht aus, wenn die X-
Achse mit überhöhter Geschwindigkeit in diesen Be-
reich fährt.
Verfahrbereichs-Ende der Y-Achse
Das Verfahrbereichs-Ende der Y-Achse liegt +oder
‑2,0mm vor dem Softwareendschalter. Die Verfahr-
bereichs-Überwachung der Y-Achsen in einem Be-
stückbereich erfolgt in der einen Richtung über Soft-
wareendschalter und einen Puffer. In die andere Rich-
tung erfolgt ein ständiger Kommunikationsaustausch
über den FDB-Bus zwischen beiden Achsen und de-
ren ‑Positionen
Abb.179: Verfahrbereiche der X- und Y-Achsen
1. Sicherheitsabstand zwischen den Portalen wäh-
rend des Bestückens: minimal 4mm.
Unabhängig vom Bestückmodus (I‑Placement oder Al-
ternating) verfahren beide Portale in einem Bestückbe-
reich nur wenn diese referenziert und gültige Positi-
onsinformationen vorliegen.
