6 Portale
6.3 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE TX-Serie
06/2017
98

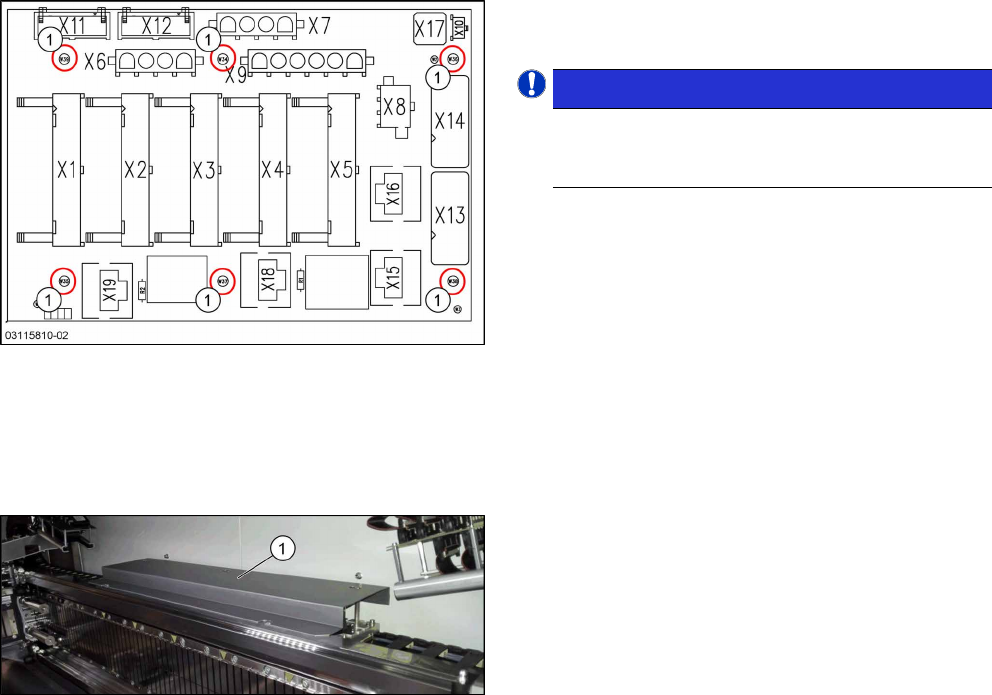

Abb.108: Kabelschlepp-Interface
Schlepp-Interface [03115810-xx]
1. Sechs Befestigungsschrauben
 HINWEIS!
Spiegelverkehrtes Layout
Die beiden Schlepp-Interfaces haben das glei-
che, aber spiegelverkehrte Layout.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.109: Abdeckung
► Entfernen Sie die Befestigungsschrauben der
Abdeckung(1) über dem Schlepp-Interface und
nehmen Sie die Abdeckung ab.
► Stecken Sie alle elektrischen Verbindungen zum Schlepp-Interface ab. Markieren Sie sich
ggf. die Position, damit Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die sechs Befestigungsschrauben des Schlepp-Interface und nehmen Sie es
aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.3 Kabelschlepp und Leiterplatten
99
6.3.3 Vision-Base-Interface (VBI) tauschen [03115474‑xx]
Teile, Hilfsmittel und Werkzeug
●
Vision-Base-Interface [03115474-xx]
Übersicht
Abb.110: Vision-Base-Interface und Schlepp-Interface
1. Vision-Base-Interface (VBI)
2. Schlepp-Interface
Aus- und Einbau
► Der Aus- und Einbau des VBI erfolgt analog zum Schlepp-Interface. Lesen Sie dazu den Ab-
schnitt Schlepp-Interface tauschen.
► Überprüfen Sie die Embedded Software und führen Sie ggf. einen Download durch.
eSW Download (SW 70x) [}135]
Sehen Sie dazu auch...
2 Vision-Base-Interface [03115474-xx] [}99]
2 eSW Download (SW 70x) [}135]
2 eSW Download (SW 70x) [}135]
6.3.3.1 Vision-Base-Interface [03115474-xx]
Abb.111: Vision-Base-Interface
Das Vision-Base-Interface ist neben dem Schlepp‑In-
terface verbaut.
J1: Nicht verwendet
J3: BoxPC
J4: Nicht verwendet
J6: Stromversorgung
J8: Stationäre Kamera
J11: Kabelschlepp (Kopf)
J19: Nicht verwendet
J20: Nicht verwendet
6 Portale
6.3 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE TX-Serie
06/2017
100
6.3.4 Portal-Interface tauschen
Teile, Hilfsmittel und Werkzeug
●
Portal-Interface 1 [03116149‑xx]
●
Portal-Interface 2 [03116147‑xx]
Übersicht
Abb.112: Portal-Interface
1. Portal-Interface
2. Kabelschlepp-Halter am Portal
Abb.113: Portal-Interface
Portal-Interface [03116149‑xx]
1. Sechs Befestigungsschrauben
 HINWEIS!
Spiegelverkehrtes Layout
Die beiden Portal-Interfaces haben das gleiche,
aber spiegelverkehrte Layout.
.
