6.3.6.2 Kabelschlepp der Y-Achse tauschen
Teile, Hilfsmittel und Werkzeug
Abb.130: Kabelschlepp
●
Kabelschlepp Y TX Portal 1 [03112680‑xx]
●
Kabelschlepp Y TX Portal 2 [03112675‑xx]
●
Entriegelungswerkzeug für Schläuche [03047090-xx]
●
Rohr-/Schlauchschneider [00381443‑xx]
●
Ggf. Montageanleitung "Option Vakuumpumpe SIPLACE TX-Serie" [DE+EN:00198147‑xx]
●
Loctite 241 [02101037‑xx]
●
Edding Lackmarker weiß [00382740‑xx]
●
Es kann sinnvoll sein, eine zweite Person hinzuzuziehen.
Ausbau
HINWEIS
Vakuumpumpe
► Beachten Sie bei einer installierten Vakuumpumpe zusätzlich die Montageanleitung
"SIPLACE TX Vakuumpumpe" [00198147-xx].
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.131: Druckluftzufuhr sperren
 VORSICHT!
Druckluftversorgung abschalten
Bei allen Arbeiten an der Pneumatik muss die
Druckluftversorgung abgeschaltet werden.
.
► Drehen Sie den Hebel (1) für die Druckluftzufuhr
nach unten, bis er in der Waagrechten steht.
► Drehen Sie die Schraube (2) am Eingangsfilter
auf um das System zu entlüften. Halten Sie dabei
ein Tuch darunter um ggf. austretendes Öl aufzu-
fangen.
► Alle Manometer müssen auf Null stehen.
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.3 Kabelschlepp und Leiterplatten
111
Abb.132: Abdeckung
► Entfernen Sie die zwölf Schrauben(1) und neh-
men Sie die obere Abdeckung ab. Diese Schrau-
ben sind mit Loctite241 gesichert.

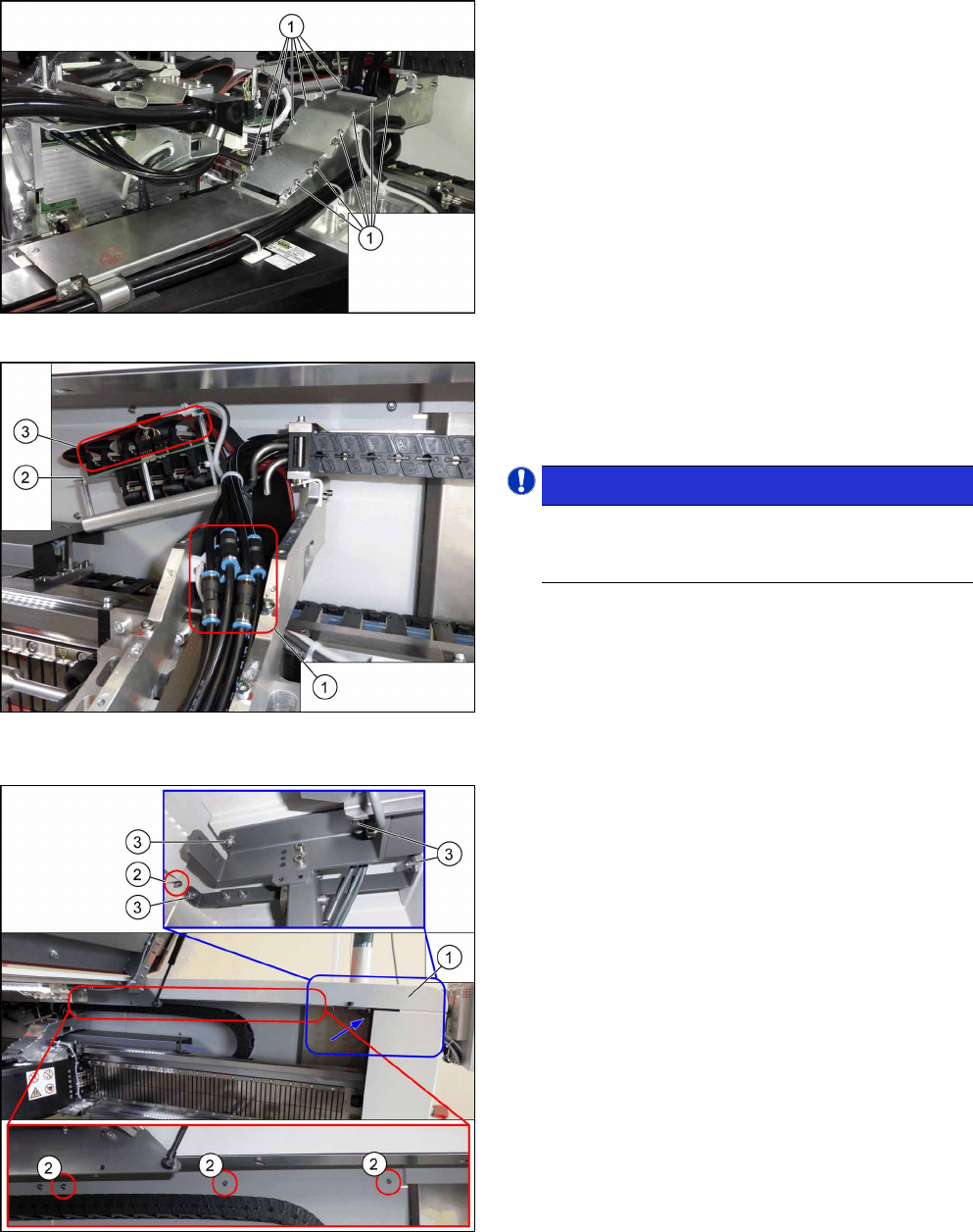

Abb.133: Verschlauchung
► Markieren Sie sich ggf. die Positionen der
Schläuche auf beiden Seiten der Kupplungen(1),
so dass Sie diese später wieder eindeutig zuord-
nen können.
 HINWEIS!
Schlauch 1 ist normalerweise bereits markiert.
Achten Sie besonders auf die Schläuche 1
und2.
.
► Ziehen Sie die Schläuche von den Kupplungen
ab.
► Markieren Sie die Positionen der Stecker(2) auf
dem Portal-Interface(3), so dass Sie diese spä-
ter wieder eindeutig zuordnen können.
► Ziehen Sie die Stecker vom Portal-Interface ab
und fädeln Sie die Kabel aus.
Abb.134: Obere Abdeckung entfernen
► Entfernen Sie die vier Muttern(2) und die vier
Muttern(3) an Stellplatz1. Wiederholen Sie dies
an Stellplatz2.
Nehmen Sie für den nächsten Schritt eine zweite Per-
son zur Hilfe.
► Heben Sie die Abdeckung(1) ab.
6 Portale
6.3 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE TX-Serie
06/2017
112
Abb.135: Kabelschleppkonsole
► Entfernen Sie die vier Befestigungsschrauben(2)
der Kabelschleppkonsole(1).
► Heben Sie die Kabelschleppkonsole ab, um die
beiden Befestigungsschrauben(3) am oberen
Ende des Kabelschlepps zugänglich zu machen.
► Entfernen Sie die zwei Schrauben(3).
Abb.136: Abdeckung
► Entfernen Sie die Befestigungsschrauben der
Abdeckung(1) über dem Schlepp-Interface und
nehmen Sie die Abdeckung ab.
Abb.137: Schlepp-Interface und Vision-Base-Interface
► Markieren Sie die vom Kabelschlepp kommen-
den Kabel am Schleppinterface(1) und am Visi-
on-Base-Interface(2), so dass Sie diese später
wieder eindeutig zuordnen können.
► Ziehen Sie die vom Kabelschlepp kommenden
Kabel am Schleppinterface ab.
► Entfernen Sie die drei Befestigungsschrauben(3)
an der Konsole(4).
Abb.138: Verschlauchung
► Heben Sie die Konsole ab(1), um die Schläuche
zugänglich zu machen(2).
► Ziehen Sie die Schläuche ab. Markieren Sie sich
ggf. deren Position, so dass Sie diese später wie-
der genau so ersetzen können.
