6 Portale
6.4 MHCU, Platinen und Kamera
Serviceanleitung SIPLACE TX-Serie
06/2017
128
LED [03114439-02] [03116648-02]
LED Beschreibung
X_TEMP Temperatur X-Motor
PF_BASE Power-Fail Base
EM_STOP Not-Aus - Sicherheitsschleife nicht geschlossen
PF_LOC Power-Fail Stellplatz
HCV1_ER MHCU1-Fehler
HCV2_ERR MHCU2-Fehler (nur bei Twin-Kopf)
HCV1_OK MHCU1 ist hochgelaufen und bereit
HCV2_OK MHCU2 ist hochgelaufen und bereit
FPGA_OK FPGA hochgelaufen und OK
Die 7-Segment-Anzeige neben DIP-Schalter S1 liefert Informationen über MHCU1, die andere
7‑Segment-Anzeige ist für die MHCU2 (wenn ein Twin-Kopf eingebaut ist).
6.4.5 LP-Kamera tauschen
Teile, Hilfsmittel und Werkzeug
●
LP-Kamera (Typ 34) 28 GigE [03101402‑xx]
●
Loctite 241 [02101037‑xx]
Übersicht
Abb.158: LP-Kamera am Portal
1. Portal
2. LP-Kamera
Die LP-Kamera befindet sich an der Unterseite des
Portals am Kopfhalter.
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.4 MHCU, Platinen und Kamera
129
Ausbau
Abb.159: Vision-Board
► Stecken Sie die beiden Anschlusskabel X2 und
X6(1) am VHI ab.
► Fädeln Sie die beiden Kabel bis zur LP-Kamera
aus.
Abb.160: Leiterplatten-Kamera
► Entfernen Sie die vier Befestigungsschrauben(1)
der LP-Kamera. Markieren Sie sich deren Posi-
tionen, so dass Sie diese später wieder eindeutig
zuordnen können.
Einbau
► Montieren Sie die neue LP-Kamera an die Halterung. Sichern Sie die Schrauben mit Loctite
241.
► Verlegen Sie das Anschlusskabel bis zum VHI und stellen Sie die elektrische Verbindung
wieder her.
► Nach dem Tausch der LP-Kamera müssen Sie den Maschinen-Nullpunkt und den Kamera-
Offset neu kalibrieren. Verwenden Sie hierzu die entsprechende Softwarefunktion im Service-
Menü.
6 Portale
6.4 MHCU, Platinen und Kamera
Serviceanleitung SIPLACE TX-Serie
06/2017
130
6.4.6 Temperatursensor am Portal tauschen
Teile, Hilfsmittel und Werkzeug
●
MODUL / Portalsensor HCU [03112265‑xx]

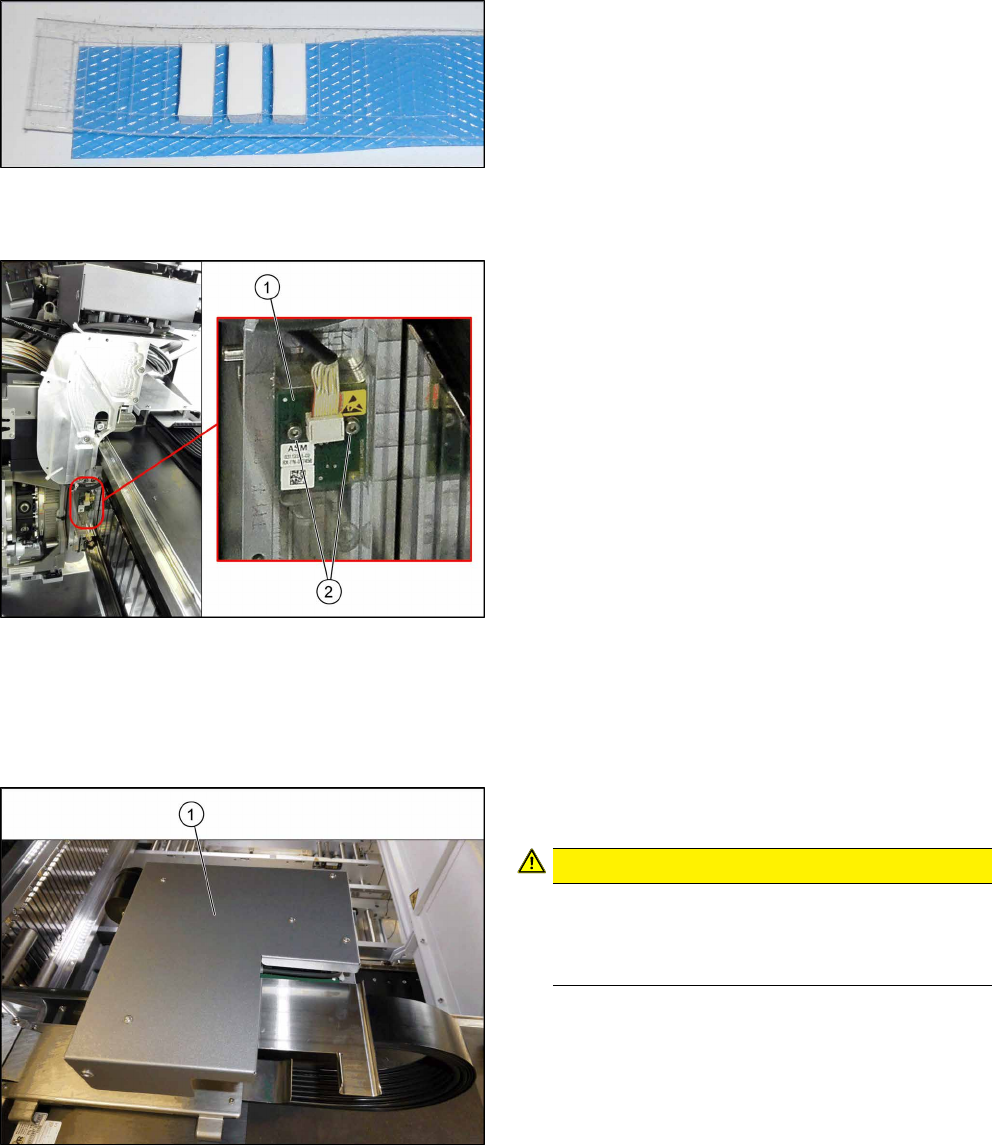

Abb.161: Gap-Filler
Falls erforderlich:
●
Silikon Gap-Filler 7x7x16mm [03132222-xx]
Übersicht
Abb.162: Sensor am Portal
1. Portalsensor HCU (Temperatursensor)
2. Zwei Befestigungsschrauben
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.163: Platinenabdeckung
► Entfernen Sie die fünf Befestigungsschrauben
und nehmen Sie die Platinenabdeckung(1) ab.
VORSICHT!
Maschine ausschalten
Um Kurzschlüsse zu vermeiden darf die
Abdeckung nur bei ausgeschalteter Maschine
demontiert werden!
.
► Entfernen Sie das VHI (siehe 6.4.3 "Vision-Head-Interface (VHI)) tauschen
[03115454‑xx]" [}119]).
► Stecken Sie am Kopf-Interface das Kabel am elektrischen Anschluss X4 ab (siehe auch
6.4.4.1 "Kopf-Interface 1/2" [}126]).
