Serviceanleitung SIPLACE TX-Serie 06/2017 3 SMPS 3.8 AC/DC-Konverter tauschen 53 Ausbau ► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die Maschine gegen Wiedereinschalten. Be…
3 SMPS
3.8 AC/DC-Konverter tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
52
► Entfernen Sie die Schütz-Sicherheitsabschaltung. Lesen Sie hierzu den Abschnitt 3.6 "Schütz-
Sicherheitsabschaltung (CSB) oder deren Abdeckung tauschen" [}48]

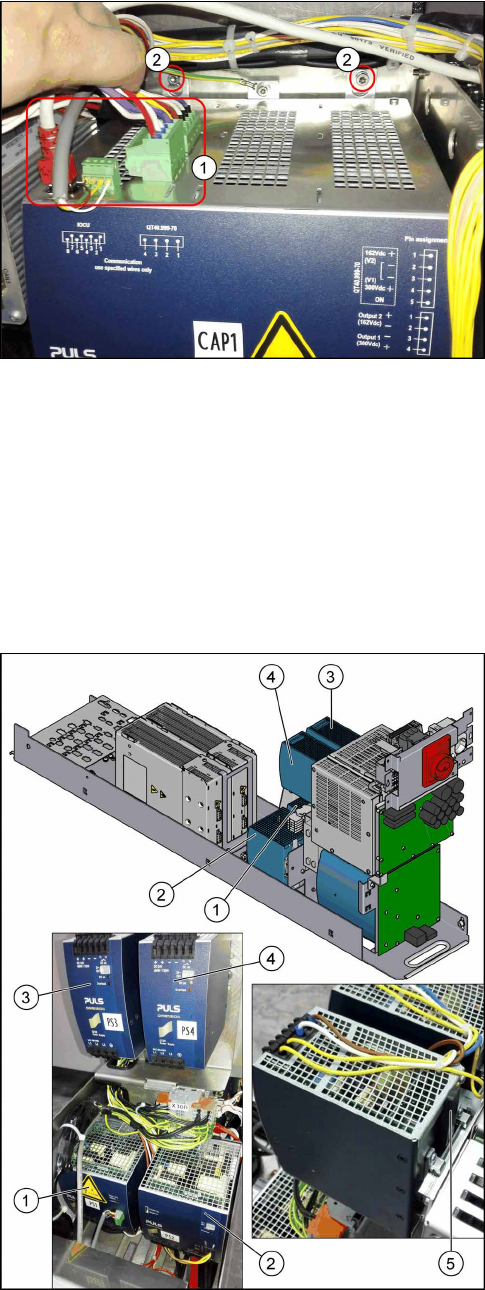

Abb.50: Kondensatorbatterie
► Stecken Sie alle elektrischen Verbindungen(1)
der Kondensatorbatterie ab. Markieren Sie sich
deren Positionen, so dass Sie diese später wie-
der eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschrauben(2).
► Heben Sie die Kondensatorbatterie nach oben
von der Schiene ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
3.8 AC/DC-Konverter tauschen
Teile, Hilfsmittel und Werkzeug
●
Spannungsmessgerät
Wählen Sie den benötigten AC/DC-Konverter:
Abb.51: Übersicht über die AC/DC-Konverter
1. PS1: AC/DC-Konverter DC300/150 VDC 1,3kW
3-Phasen [03103087‑xx]
→ Eingestellt auf 300/160 V für MGCU und MH-
CU
2. PS2: AC/DC-Konverter 36V 26,7A 960W 3-Pha-
sen [03103331‑xx]
→ Eingestellt auf 42 V für MHCU, Transportsys-
tem, Beleuchtung
3. PS3: AC/DC-Konverter DC24V/40A 3-Phasen
[03102840‑xx]
→ Eingestellt auf 28 V für FCU
4. PS4: AC/DC-Konverter DC24V/20A 3-Phasen
[03055232‑xx]
→ Eingestellt auf 24 V für Power-Fail, Sicher-
heitskreis (SSK), Gurtschneider, Leiterplatten-
Handling
Das Power-Fail-Signal wird vom AC/DC-Konver-
ter A5 generiert und an die MGCU und MHCU
gesendet.
5. Entriegelungshebel
Serviceanleitung SIPLACE TX-Serie
06/2017
3 SMPS
3.8 AC/DC-Konverter tauschen
53
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Entfernen Sie die Befestigungsschraube der Stromversorgung und ziehen Sie die Stromver-
sorgung heraus. Lesen Sie hierzu den Abschnitt 3.2 "Stromversorgung herausziehen" [}35].
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4 "Spannungsfreiheit
prüfen" [}37].
► Stecken Sie alle elektrischen Verbindungen des AC/DC-Konverters ab. Markieren Sie sich de-
ren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Drücken Sie den Entriegelungshebel und kippen Sie ihn leicht nach oben. Nehmen Sie nun
den AC/DC-Konverter nach oben ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
Abb.52: Verstellschraube
Spannung einstellen:
► Öffnen Sie die Schutzkappe über der Einstell-
schraube(1).
► Drehen Sie mit einem Schlitzschraubendreher bis
der AC/DC-Konverter die korrekte Spannung lie-
fert.
Kontrollieren Sie die Spannung mit einem geeig-
neten Spannungsmessgerät zwischen den Klem-
men + und–.
3 SMPS
3.9 Verteil- und Sicherungsplatine tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
54
3.9 Verteil- und Sicherungsplatine tauschen
Teile, Hilfsmittel und Werkzeug
●
Verteil- und Sicherungsplatine kpl. TX [03121508-xx]
Übersicht
Abb.53: Verteil- und Sicherungsplatine
1. Verteil- und Sicherungsplatine TX
Siehe auch Platinenbeschreibung: 3.9.1 "Verteil- und
Sicherungsplatine [03121508‑xx]" [}55]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4 "Spannungsfreiheit
prüfen" [}37].
Abb.54: Befestigungsschrauben
► Stecken Sie alle elektrischen Verbindungen der
Platine ab. Markieren Sie sich ggf. die Positio-
nen, um diese später wieder eindeutig zuordnen
zu können.
► Entfernen Sie die Befestigungsschrauben an der
Platine und am Erdungsleiter.
► Nehmen Sie die Platine ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
