2 Grundmaschine 2.2 Gasdruckfeder an der Haube tauschen Serviceanleitung SIPLACE TX-Serie 06/2017 24 2.2 Gasdruckfeder an der Haube tauschen Teile, Hilfsmittel und Werkzeug ● Für die kurze Haube: Gasdruckfeder zweistufig…
Serviceanleitung SIPLACE TX-Serie
06/2017
2 Grundmaschine
2.1 Grundmaschine - Übersicht
23
2 Grundmaschine
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
2.1 Grundmaschine - Übersicht

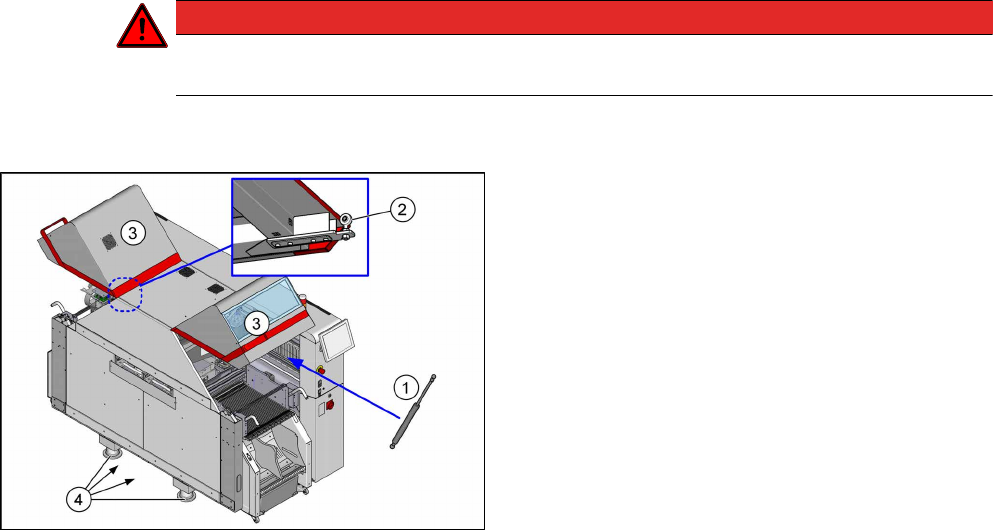

Abb.7: Grundmaschine - Übersicht
1. Gasdruckfedern (zwei Stück pro Haube)
2.2 "Gasdruckfeder an der Haube
tauschen" [}24]
2. Gelenkkopf (zwei Stück pro Haube)
2.3 "Gelenkkopf tauschen [03006436-xx]" [}26]
3. Haube (zwei Stück pro Maschine)
2.4 "Haube tauschen" [}28]
4. Maschinenfüße (vier Stück pro Maschine)
2.5 "Maschinenfüße tauschen
[03120976‑xx]" [}31]
Sehen Sie dazu auch...
2 Haubenschalter tauschen [03110691-xx] [}71]
2 Haubenlüfter tauschen [03110692-xx] [}75]
2 Grundmaschine
2.2 Gasdruckfeder an der Haube tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
24
2.2 Gasdruckfeder an der Haube tauschen
Teile, Hilfsmittel und Werkzeug
●
Für die kurze Haube: Gasdruckfeder zweistufig 580N [03126577‑xx]
●
Für die lange Haube: Gasdruckfeder zweistufig 710N [03126589‑xx]
●
Loctite 241 [02101037‑xx], falls erforderlich (für lose Verschraubungen)
HINWEIS
Zweite Person
► Es kann sinnvoll sein, eine zweite Person hinzuzuziehen.
Übersicht
Abb.8: Gasdruckfeder
1. Gasdruckfeder an der Haube
(zweiStückproHaube)
Ausbau
Abb.9: Unteres Ende der Gasdruckfeder abnehmen
► Öffnen Sie die Haube und fixieren Sie diese in
einer geeigneten Arbeitsposition, so dass diese
sich nicht mehr selbständig schließen kann.
Die Gasdruckfeder ist mit einer Feder(1) auf der
Kugel gesichert(4).
► Entfernen Sie die Feder(1) am unteren Ende der
Gasdruckfeder. Verwenden Sie einen Schrau-
bendreher(2) oder Ähnliches, um die Feder et-
was zu verschieben.
► Ziehen Sie das untere Ende(3) der Gasdruck-
feder ab.
VORSICHT!
Haube kann herunterfallen
Sobald eine Gasdruckfeder gelöst ist, kann die
Haube herunterfallen, wenn sie nicht ausrei-
chend fixiert ist.
.
► Wiederholen Sie die Schritte für den oberen Teil
der Gasdruckfeder.
Serviceanleitung SIPLACE TX-Serie
06/2017
2 Grundmaschine
2.2 Gasdruckfeder an der Haube tauschen
25
Abb.10: Kugel an der Gasdruckfeder
► Falls erforderlich: Entfernen Sie die Kugel(1) mit
einem Maulschlüssel.
► Falls erforderlich: Wiederholen Sie dies für die
Kugel am oberen Ende der Gasdruckfeder.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT!
Einbauhinweise
Sichern Sie die Gewinde der Kugeln mit Locti-
te241.
Achten Sie auf die korrekte Einbaurichtung der
Gasdruckfeder.
Möglicherweise müssen Sie die Gasdruckfeder
für den Einbau etwas stauchen.
.
