7 Transport
7.3 Transportantrieb
Serviceanleitung SIPLACE TX-Serie
06/2017
156
Ausbau
► Fahren Sie die Transportwange mit der Software oder manuell in eine geeignete
Arbeitsposition.
– Um die Transportwange manuell zu verstellen ziehen Sie am Zahnriemen der
Breitenverstellung.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Verschieben Sie alle Portale so weit wie möglich aus dem Transportbereich heraus auf eine
Seite der Maschine.
► Die Befestigungsschrauben der Transportantriebe befinden sich an der äußeren Seite des
Transports. Um diese Schrauben zugänglich zu machen, müssen Sie ggf. den BE-Einzug her-
ausziehen. Folgen Sie in diesem Fall den Anweisungen zum Herausziehen des BE-Einzugs.
Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen [}240]

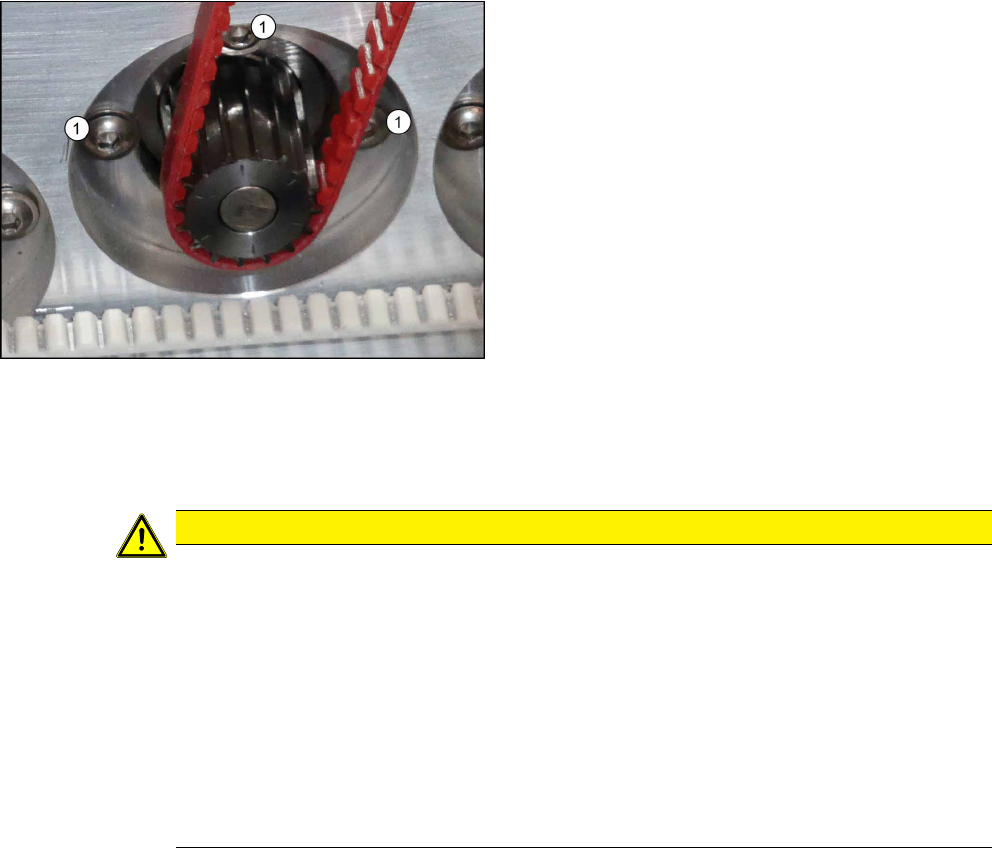

Abb.203: Befestigungsschrauben
► Lockern Sie die drei Befestigungsschrauben(1)
des Transportantriebs.
► Fädeln Sie vorsichtig den Zahnriemen aus dem
Motor.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Achten Sie darauf, den Zahnriemen nicht zu knicken oder anderweitig zu beschädi-
gen.
► Achten Sie darauf, dass der Zahnriemen genau in der Führung auf der Motorwelle
liegt.
► Fädeln Sie den Zahnriemen vorsichtig ein. Heben Sie den Zahnriemen dabei vorsich-
tig an (z.B. mit der kurzen Seite eines Inbusschlüssels).
► Ziehen Sie die drei Befestigungsschrauben des Transportantriebs handfest an. Stellen
Sie gleichzeitig die Spannung des Zahnriemens korrekt auf 210+-20 Hz ein.
► Für die Riemenspannung der Breitenverstellung und Synchroflex (rot) muss die Instal-
lationsposition verschiedener Mitnehmer angepasst werden.
Sehen Sie dazu auch...
2 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen [}240]
2 Spannung am Zahnriemen Transportband einstellen [}165]
2 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen [}240]
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.3 Transportantrieb
157
7.3.3 Kabel (Transportantrieb) tauschen
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie das entsprechende Kabel:
– Kabel Leiterplatten-Sensor LB12.A1 [03113837‑xx]
– Kabel Leiterplatten-Sensor LB14.A1 [03113840‑xx]
– Sensorkabel Bandmotor Ausgabe Spur 1 [03113852-xx]
– Sensorkabel Motor Breitenverstellung Spur 1 [03113854‑xx]
– Motorkabel Bandmotor Ausgabe Spur 1 [03113870-xx]
– Sensorkabel Motor Breitenverstellung Spur 1 [03113871‑xx]
– Kabel CAN-Bus Interne Transportsteuerung SX2 [03088836‑xx]
– Kabel LP-Zentrierung Laser-LLBt2 Panel-C [03113847‑xx]
– Kabel LP-Zentrierung Sensor LLBr2 Panel-D [03113848‑xx]
●
Loctite 241 [02101037‑xx]
Ausbau
VORSICHT
Keine falschen Schrauben lockern
Achten Sie darauf, keine außer den explizit bezeichneten Schrauben zu lockern. Die Trans-
portwange kann ansonsten irreparabel verstellt oder beschädigt werden.
► Fahren Sie die Transportwange mit der Software oder manuell in eine geeignete
Arbeitsposition.
– Um die Transportwange manuell zu verstellen ziehen Sie am Zahnriemen der
Breitenverstellung.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Verschieben Sie alle Portale so weit wie möglich aus dem Transportbereich heraus auf eine
Seite der Maschine.

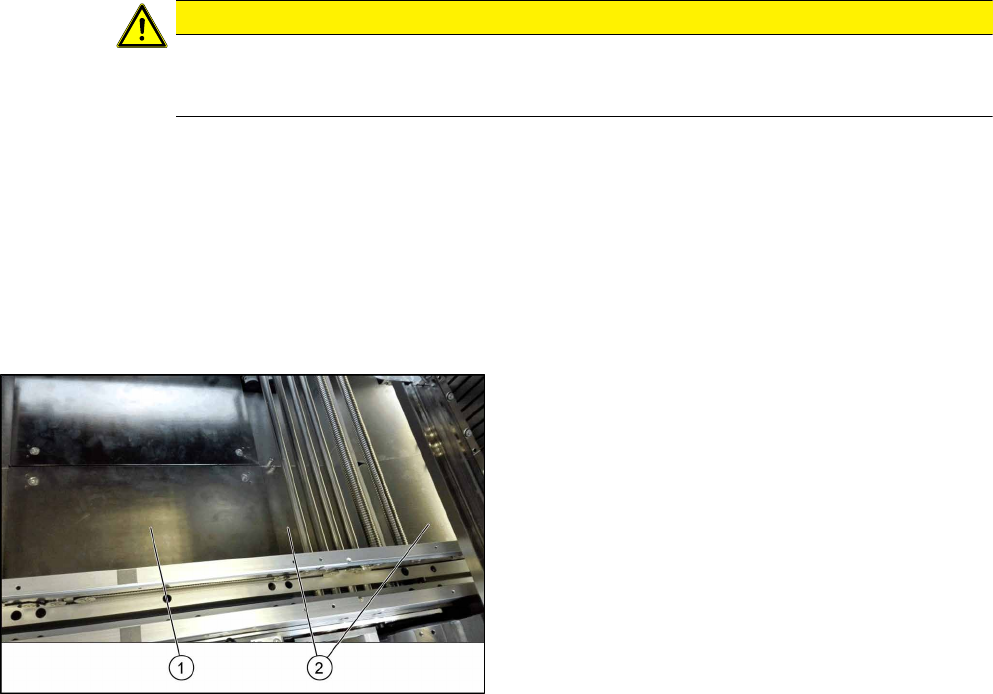

Abb.204: Tischplatte und Abdeckungen
► Entfernen Sie die vier Befestigungsschrauben
der Hubtischplatte(1) (siehe auch 7.2.1 "Hub-
tischplatte tauschen [03114873‑xx]" [}142]).
► Entfernen Sie die Befestigungs-Abstandsbolzen
der Abdeckungen(2) (zwei Stück pro Abde-
ckung) und nehmen Sie die Abdeckungen ab.
7 Transport
7.3 Transportantrieb
Serviceanleitung SIPLACE TX-Serie
06/2017
158
VORSICHT
Reihenfolge der Kabel notieren!
Der Platz in den Transportwangen ist sehr begrenzt. Daher dürfen die Kabel nicht über
Kreuz verlegt werden.
Notieren Sie sich die Reihenfolge der Kabel in der Transportwange, um diese später wieder
sauber verstauen zu können.
VORSICHT
Schutzband, Lichtwellenleiter nicht knicken
In der Schleppkette befindet sich zusätzlich ein Schutzband. Dieses trennt die Kabel und
die Lichtwellenleiter.
► Achten Sie darauf die Lichtwellenleiter nicht zu knicken. Diese werden ansonsten trü-
be und leiten das Signal nicht mehr ausreichend weiter.

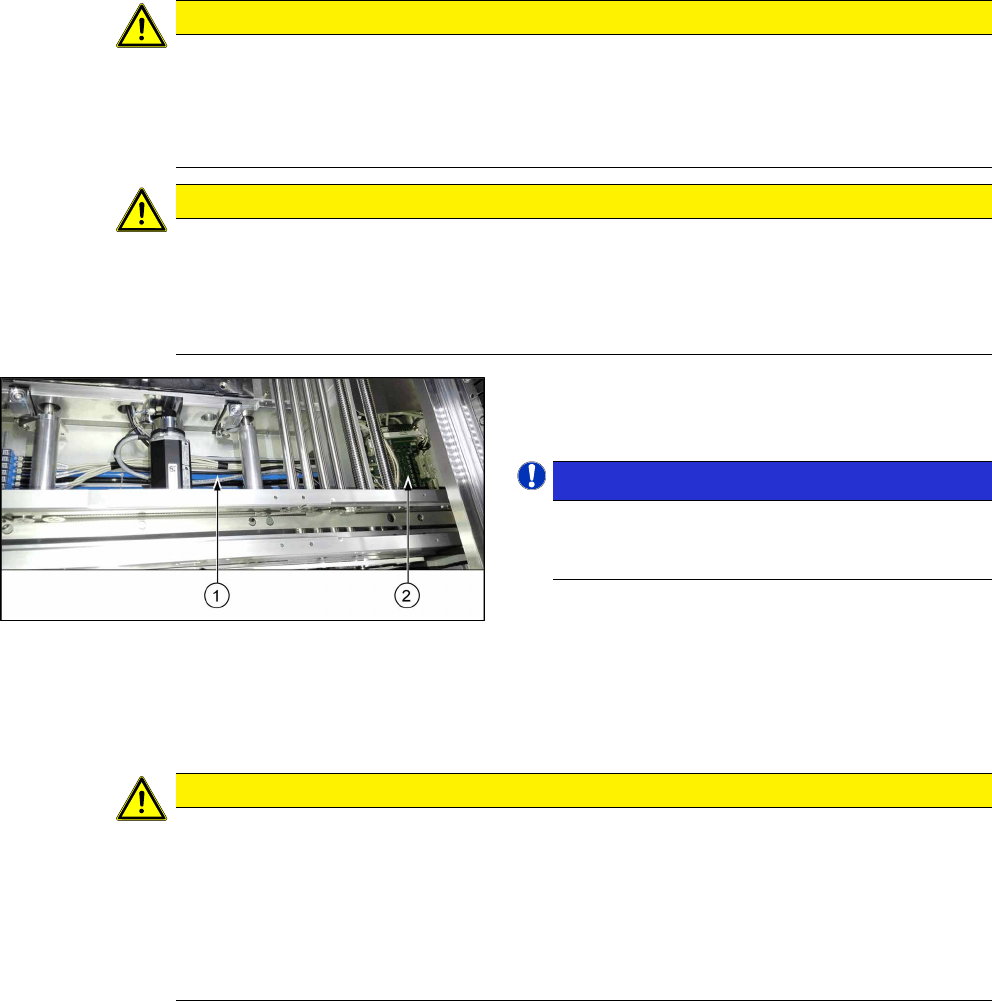

Abb.205: Verkabelung
Die Kabel verlaufen durch die Transportwangen, die
schwarzen und blauen Schläuche am Boden(1) des
Transports zur TSP(2).
 HINWEIS!
Schläuche
Ein Schlauch (schwarz oder blau) enthält immer
alle Kabel für eine Transportwange.
.
► Fädeln Sie vorsichtig die Kabel aus.
Entfernen Sie ggf. Kabelbinder.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Prüfen Sie die Einstellung der Sender/Empfänger und korrigieren Sie diese ggf. (siehe
7.6.5.1 "Lichtwellenleiter-Sensor einstellen" [}182]).
► Ersetzen Sie ggf. geöffnete Kabelbinder.
Achten Sie dabei auch darauf, dass die Kabelbinder und insbesondere die Kabelbin-
derköpfe nirgends scheuern.
► Beachten Sie ggf. auch die Einbauhinweise beim Transportantrieb.
