6 Portale
6.3 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE TX-Serie
06/2017
112

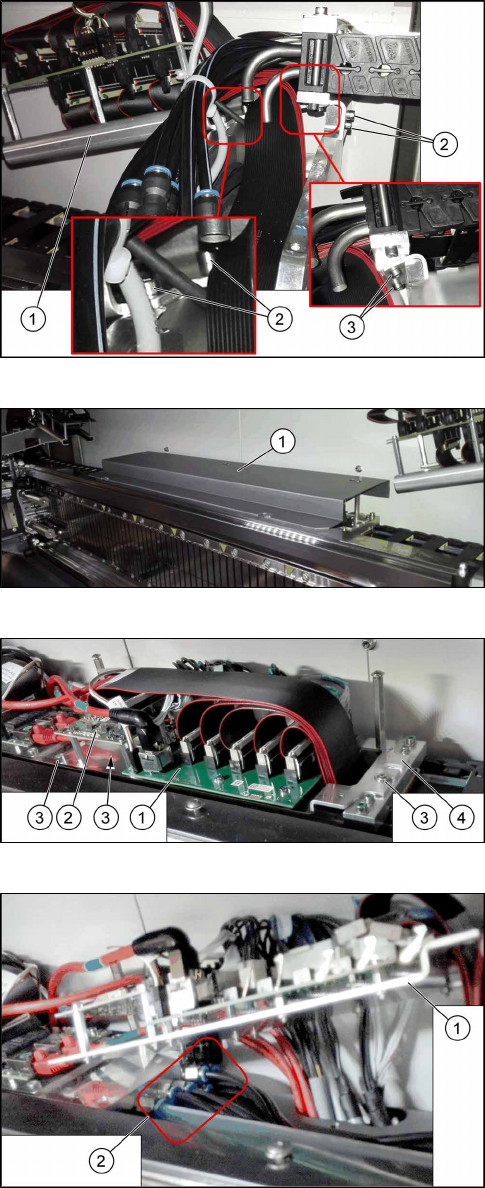

Abb.135: Kabelschleppkonsole
► Entfernen Sie die vier Befestigungsschrauben(2)
der Kabelschleppkonsole(1).
► Heben Sie die Kabelschleppkonsole ab, um die
beiden Befestigungsschrauben(3) am oberen
Ende des Kabelschlepps zugänglich zu machen.
► Entfernen Sie die zwei Schrauben(3).
Abb.136: Abdeckung
► Entfernen Sie die Befestigungsschrauben der
Abdeckung(1) über dem Schlepp-Interface und
nehmen Sie die Abdeckung ab.
Abb.137: Schlepp-Interface und Vision-Base-Interface
► Markieren Sie die vom Kabelschlepp kommen-
den Kabel am Schleppinterface(1) und am Visi-
on-Base-Interface(2), so dass Sie diese später
wieder eindeutig zuordnen können.
► Ziehen Sie die vom Kabelschlepp kommenden
Kabel am Schleppinterface ab.
► Entfernen Sie die drei Befestigungsschrauben(3)
an der Konsole(4).
Abb.138: Verschlauchung
► Heben Sie die Konsole ab(1), um die Schläuche
zugänglich zu machen(2).
► Ziehen Sie die Schläuche ab. Markieren Sie sich
ggf. deren Position, so dass Sie diese später wie-
der genau so ersetzen können.
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.3 Kabelschlepp und Leiterplatten
113

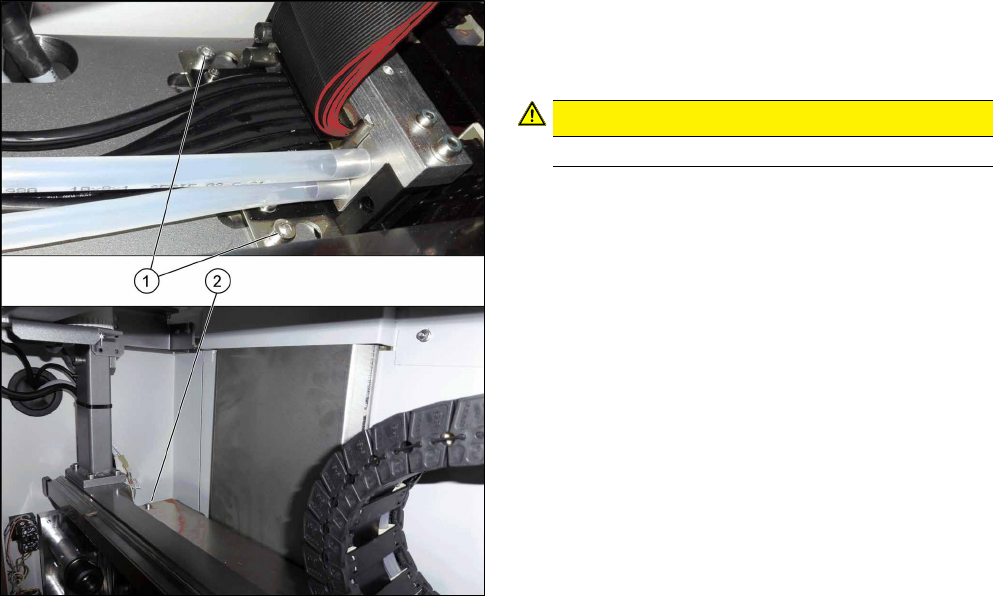

Abb.139: Befestigungsschrauben am Kabelschlepp
Der Kabelschlepp ist mit drei Schrauben befestigt.
► Lockern Sie die beiden Schrauben(1).
► Lockern Sie die Schraube(2).
 VORSICHT!
Lockern Sie keine weiteren Schrauben.
.
► Nehmen Sie den Kabelschlepp vorsichtig aus der Maschine.
6 Portale
6.3 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE TX-Serie
06/2017
114
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgende Hin-
weise:
VORSICHT
Kabelschlepp vorsichtig handhaben
► Beachten Sie bei einer installierten Vakuumpumpe zusätzlich die entsprechende Mon-
tageanleitung [00196845‑xx].
► Hantieren Sie vorsichtig mit dem Kabelschlepp.
► Am Besten Sie nehmen eine zweite Person zur Hilfe.
► Das Flachbandkabel und die Pneumatikschläuche dürfen nicht scheuern oder kni-
cken. Achten Sie auf scharfe Kanten.
► Bereiten Sie den Kabelschlepp vor. Legen Sie dazu den alten und den neuen Kabel-
schlepp nebeneinander und passen Sie die Schlauchlängen des neuen Kabel-
schlepps an den alten an.
► Wird der neue Halter verwendet, dann müssen alle Anbauten (Platinen, etc.) vom al-
ten an den neuen Halter umgebaut werden.
► Wurden Schlauch-Enden beim Abziehen beschädigt, dann schneiden Sie diese mit ei-
ner Schlauchzange nach.
► Reinigen Sie die Auflagefläche des Kabelschlepps am Maschinenständer mit einem
trockenen Tuch.
► Bringen Sie den neuen Kabelschlepp vorsichtig in die vorgegebene Lage. Achten Sie
darauf, dass Sie den Kabelschlepp nicht knicken oder verdrehen.
► Überprüfen Sie, dass die Energieführungskette parallel zum Maschinenständer läuft.
Schieben Sie das Portal hin und her.
► Wenn die Schläuche nur schwer auf die Rohre geschoben werden können, dann be-
feuchten Sie diese vorher mit Spiritus oder Isopropanol.
► Sichern Sie die Schrauben mit Loctite241 (siehe unten).

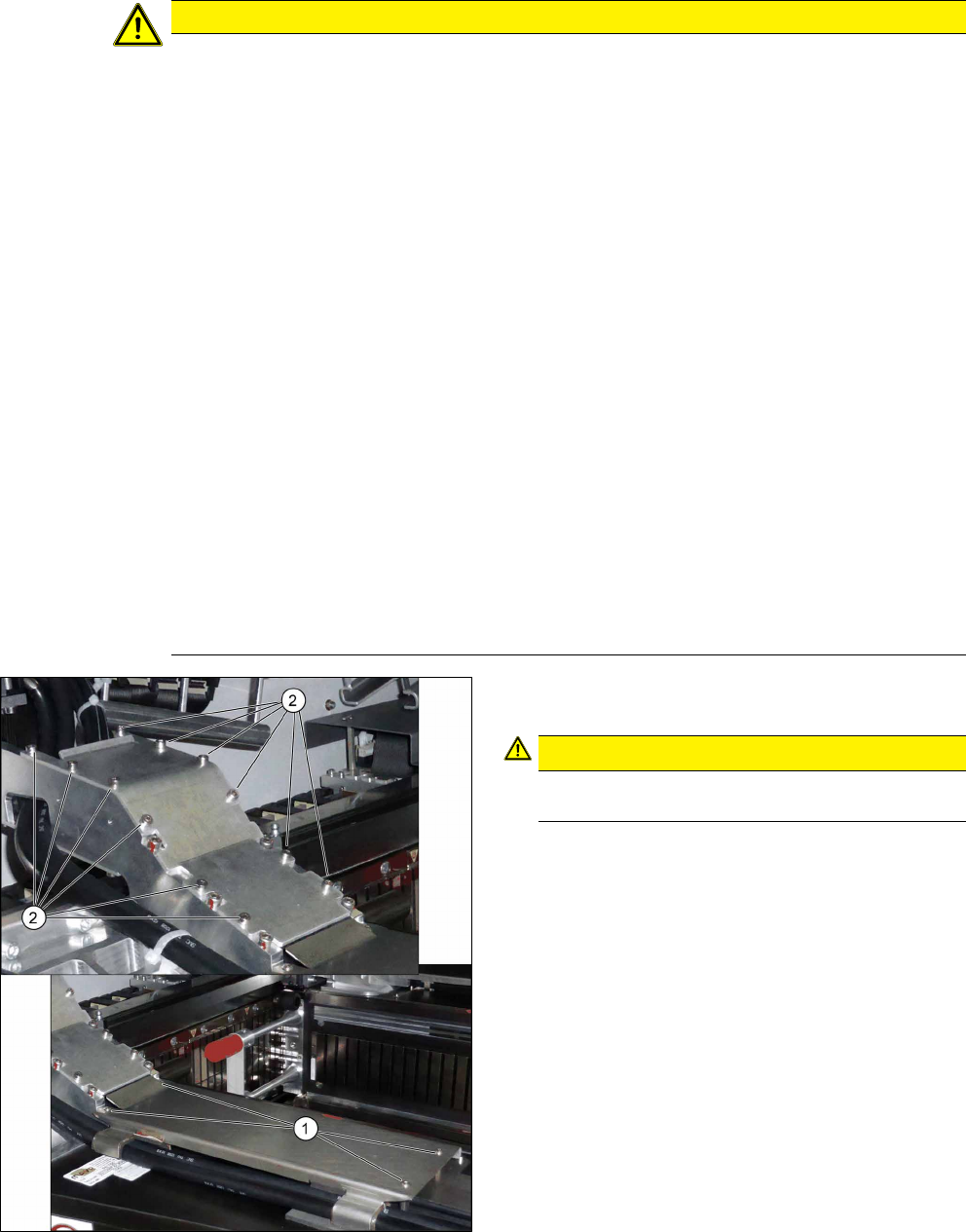

Abb.140: Abdeckungen
► Sichern Sie die Schrauben(2) der oberen Abde-
ckung mit Loctite241.
 VORSICHT!
Die Schrauben(1) der unteren Abdeckung
nicht mit Loctite sichern.
.
