Serviceanleitung SIPLACE TX-Serie 06/2017 8 Bestückköpfe und stationäre Kameras 8.5 Montagepositionen auf der Kopfplatte 221 8.5.3 Position der Schrauben am Aufsatz Kopfaufhängung Abb.294: Aufsatz Kopfaufhängung (darges…
8 Bestückköpfe und stationäre Kameras
8.5 Montagepositionen auf der Kopfplatte
Serviceanleitung SIPLACE TX-Serie
06/2017
220
8.5.2 Portal 2 - Positionen der Gewindestifte beim Tauschen eines C&P20P gegen
einen CPP und umgekehrt

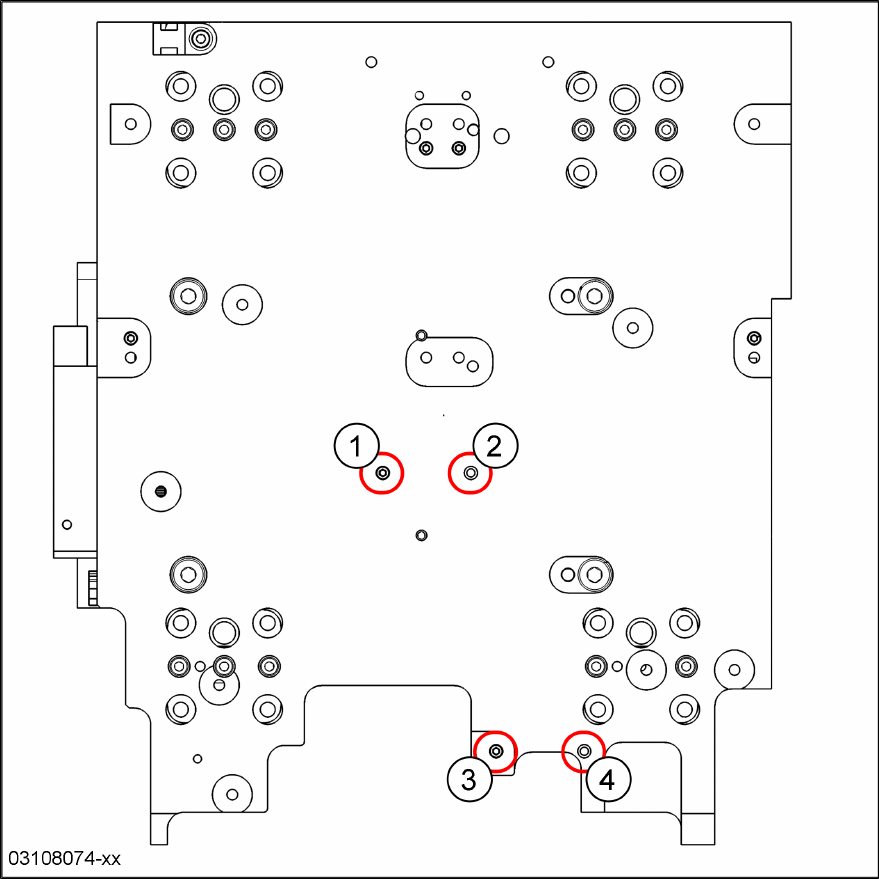

Abb.293: Portal 2: C&P20P-Kopf → CPP-Kopf
1 C&P20P: Gewindestift
CPP: leer
2 C&P20P: leer
CPP: Gewindestift
3 C&P20P: Gewindestift
CPP: leer
4 C&P20P: leer
CPP: Gewindestift
Serviceanleitung SIPLACE TX-Serie
06/2017
8 Bestückköpfe und stationäre Kameras
8.5 Montagepositionen auf der Kopfplatte
221
8.5.3 Position der Schrauben am Aufsatz Kopfaufhängung

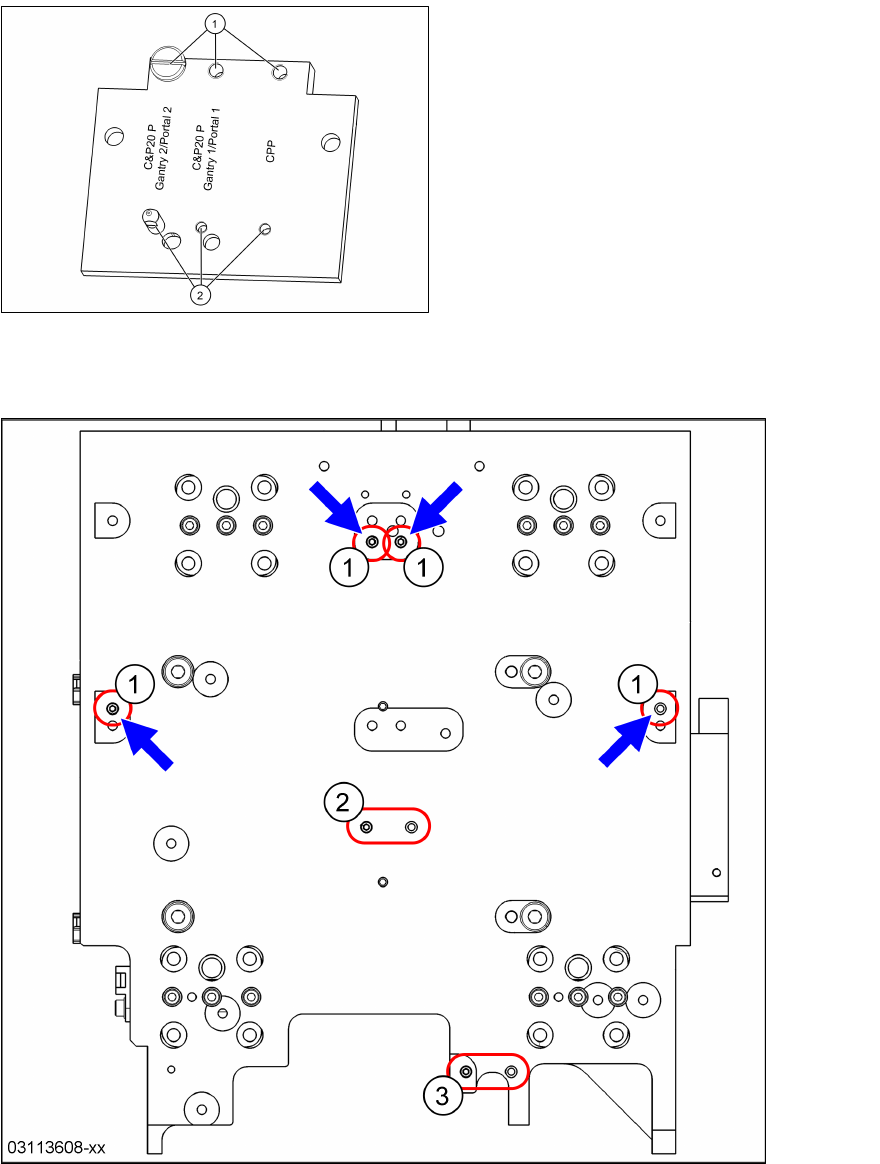

Abb.294: Aufsatz Kopfaufhängung (dargestellt am Bei-
spiel eines C&P20P an Portal 2)
► Stellen Sie die Position der Schraube(1)
und des Gewindestiftes (2) entsprechend
dem Bestückkopf ein.
► Entfernen Sie den kompletten Aufsatz
Kopfaufhängung, wenn Sie einen Twin-
Kopf einbauen.
► Die Position des CPP ist an Portal 1 und2
dieselbe.
Siehe dazu auch 6.2.9 "Aufsatz Kopfaufhän-
gung tauschen [03124850-xx]" [}94].
8.5.4 Portal 1 - Vorbereitungen für einen Twin-Kopf
Abb.295: Portal 1: Twin-Kopf
1 Gewindestifte für Twin-Kopf: Installieren Sie diese Stifte, falls sie nicht vorhanden sind.
2 Gewindestift eines C&P20P oder CPP 3 Entfernen Sie den Gewindestift vom
C&P20P oder CPP
► Bauen Sie den Aufsatz Kopfaufhängung aus (siehe oben).
► Prüfen Sie, ob die beiden Gewindestifte(1) vorhanden sind.
► Entfernen Sie den Gewindestift(3).
8 Bestückköpfe und stationäre Kameras
8.5 Montagepositionen auf der Kopfplatte
Serviceanleitung SIPLACE TX-Serie
06/2017
222
8.5.5 Portal 1 - Befestigungspunkte für den Twin-Kopf

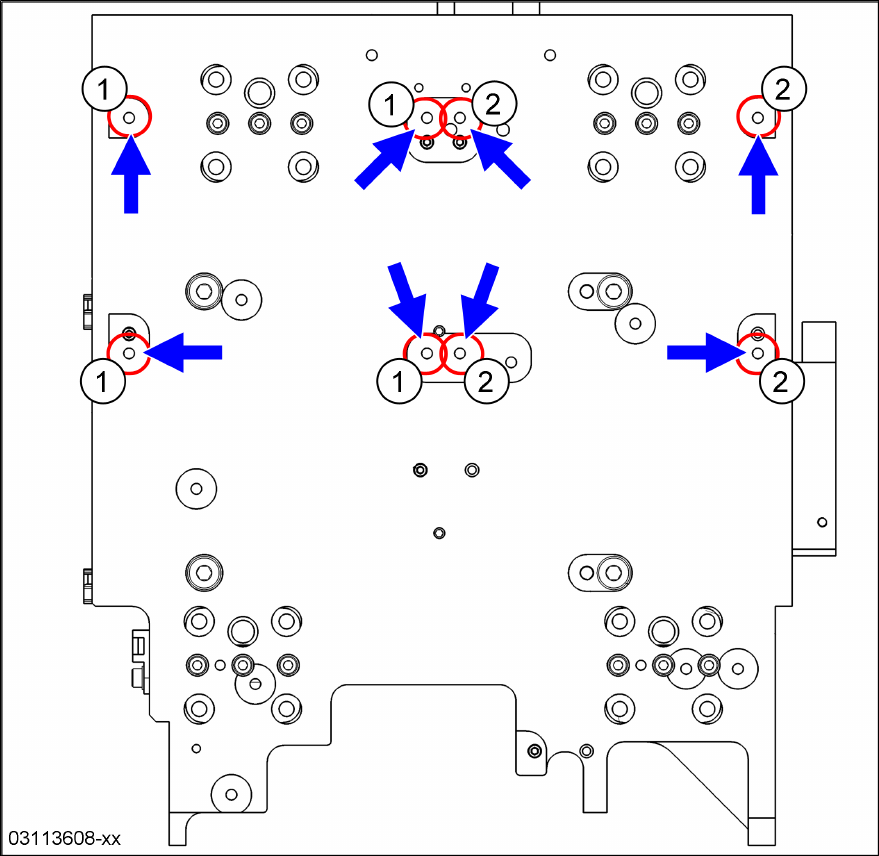

Abb.296: Portal 1: Twin-Kopf
1 Befestigungspunkte links Twin-Modul 2 Befestigungspunkte rechts Twin-Modul
