Serviceanleitung SIPLACE TX-Serie 06/2017 8 Bestückköpfe und stationäre Kameras 8.4 SIPLACE TwinHead tauschen 217 8.4 SIPLACE TwinHead tauschen Teile, Hilfsmittel und Werkzeug ● SIPLACE Twin Pick&Place-Modul THK R2 […
8 Bestückköpfe und stationäre Kameras
8.3 SIPLACE CPP/M-Kopf tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
216
Umbau auf eine andere Einbauhöhe

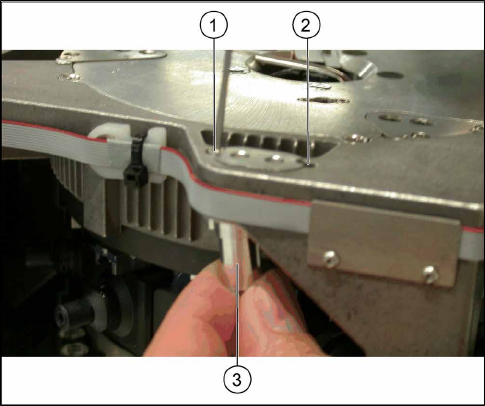

Abb.287: Umbau
1. Bohrung für die Befestigungsschraube der Hülse
in Position "Kopf unten"
2. Bohrung für die Befestigungsschraube der Hülse
in Position "Kopf oben"
3. Hülse
Alle 4 Hülsen und die Haltelasche müssen entweder in
der Position oben oder unten befestigt sein.
Zum Versetzen der Hülsen gehen Sie wie folgt vor:
► Entfernen Sie die Befestigungsschrauben der
Hülsen.
► Bringen Sie die Hülsen in die korrekte Position
und befestigen Sie diese wieder.
► Führen Sie diese Schritte für alle vier Befesti-
gungshülsen und die Haltelasche des Kopfes
durch.
Serviceanleitung SIPLACE TX-Serie
06/2017
8 Bestückköpfe und stationäre Kameras
8.4 SIPLACE TwinHead tauschen
217
8.4 SIPLACE TwinHead tauschen
Teile, Hilfsmittel und Werkzeug
●
SIPLACE Twin Pick&Place-Modul THK R2 [03097485-xx]
Darüber hinaus benötigen Sie:
●
Drehmoment-Schraubendreher ESD 1,0-5,0 Nm [03078400‑xx]
●
Verlängerung/gerade TX20 [03073256‑xx]
●
Bithalter für Schraubendreher TorqueVario [03078706‑xx]
●
Verlängerung/gerade [03043440-xx]
●
Kalibrierteil Version 3 [03010565-xx]
Bei weiterführenden Arbeiten am Bestückkopf:
●
Kopfständer [03056231‑xx]
●
Serviceanleitung "SIPLACE TH/VHF‑Kopf" [DE:00197468‑xx] [EN:00197469‑xx]
Übersicht
Der Twin-Kopf besteht aus zwei identischen Twin-Segmenten, welche um 180° gedreht montiert
sind.

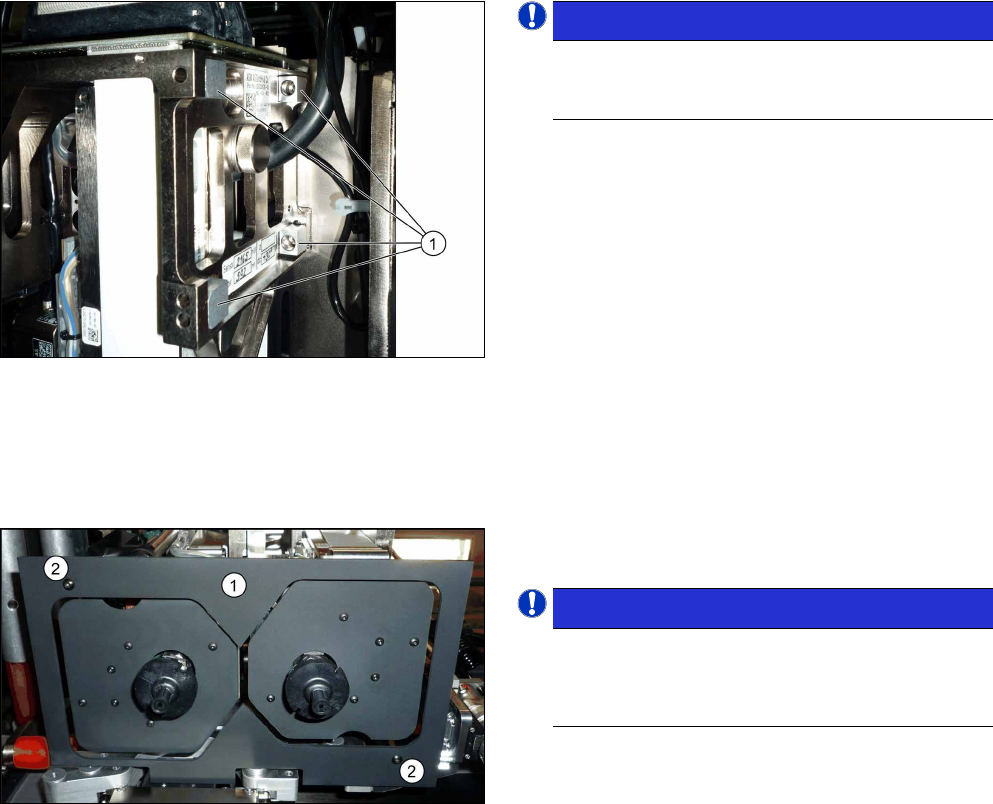

Abb.288: Unverlierbare Schrauben
HINWEIS!
Bei Modulen mit unverlierbaren Schrauben(1)
müssen diese Schrauben je nach Montage-
position auf die andere Seite umgebaut werden.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.289: Kamerasichtblende
► Entfernen Sie die Kamerasichtblende(1). Diese
ist mit zwei schwarzen Schrauben(2) befestigt.
HINWEIS!
Verwenden Sie für die Befestigung der Kamera-
sichtblende ausschließlich diese Schrauben. So
vermeiden Sie Reflexionen beim Vermessen von
Bauteilen mit der stationären Kamera.
.
8 Bestückköpfe und stationäre Kameras
8.4 SIPLACE TwinHead tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
218

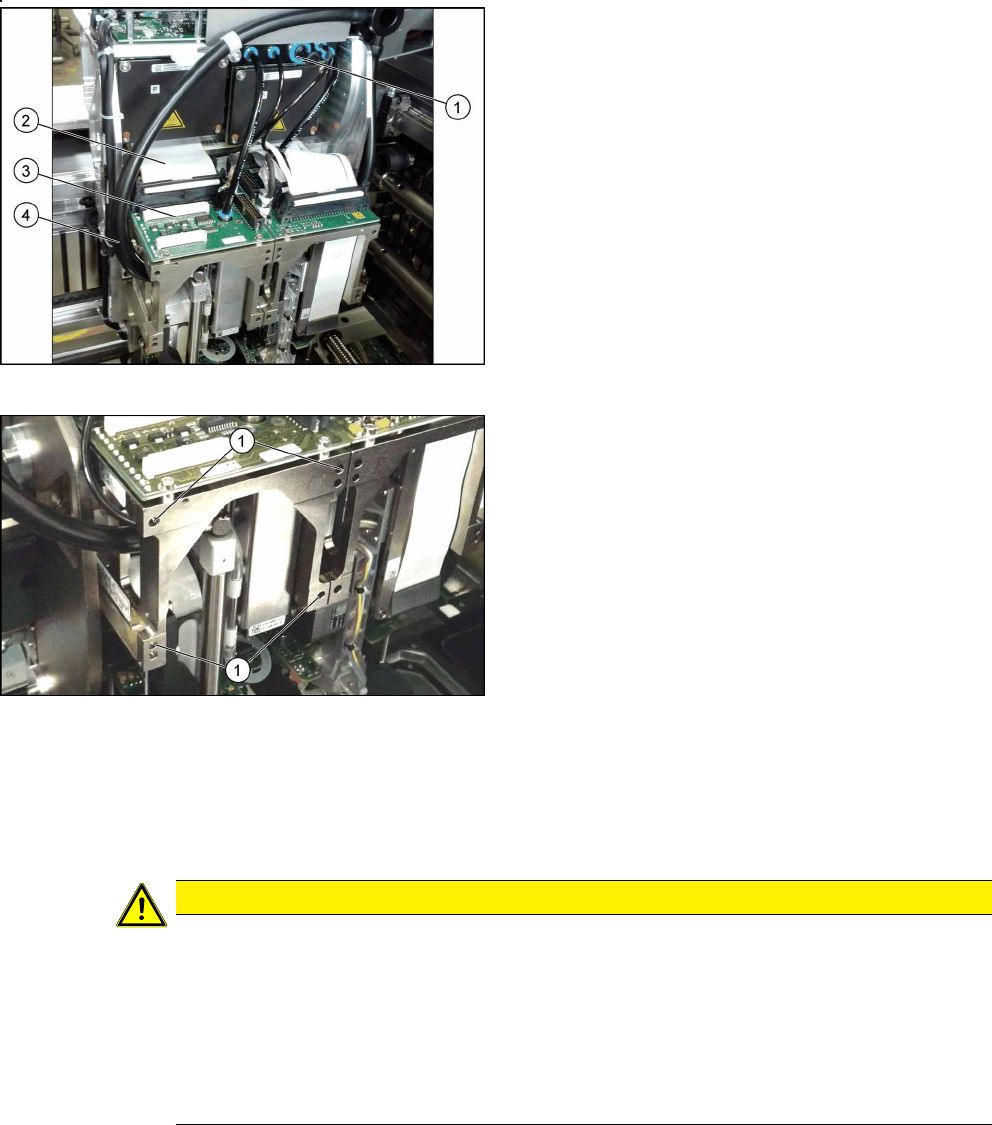

Abb.290: Elektrische und pneumatische Anschlüsse
► Bringen Sie das Portal in eine geeignete Arbeits-
position.
► Stecken Sie am Vakuumerzeuger des SIPLACE
Twin-Kopfes den pneumatischen Anschluss zum
Pneumatikverteiler (1) und dem Schalldämpfer
ab.
► Ziehen Sie den Abluft-Silikonschlauch am
Vakuumerzeuger des Twin-Kopfes(4) ab.
► Stecken Sie am Pneumatikverteiler(1) den
pneumatischen Anschluss zum Rückholzylinder
des SIPLACE Twin-Kopfes ab.
► Stecken Sie die Flachbandkabel(2) von der
Kopf-Hauptplatine(3) am Twin-Kopf ab.
Abb.291: Befestigungsschrauben
Ein Modul ist mit jeweils vier Schrauben an der Kopf-
platte befestigt und mit zwei Stiften positioniert.
► Drehen Sie die ersten drei Befestigungs-
schrauben M4x14(1) mit einem langen Inbus-
schlüssel heraus.
► Halten Sie das Modul fest und drehen Sie die
vierte Schraube(1) heraus.
► Heben Sie das Modul aus der Verstiftung.
► Setzen Sie den Bestückkopf in die Transportbox.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Montieren Sie ggf. die Befestigungsschrauben auf die andere Seite des Moduls (s.o.).
► Notieren Sie sich die Kraftwerte für das neue Modul. Diese Kraftwerte sind auf einem
Aufkleber notiert, der sich seitlich am Modul befindet.
► Achten Sie auf die korrekte Montageposition.
► Ziehen Sie die vier Schrauben mit einem Drehmoment von 2,7Nm an.
► Führen Sie eine Kopf-Kalibrierung durch.
Sehen Sie dazu auch...
2 Kalibrierung [}228]
2 Köpfe und Kameras kalibrieren (SW70x) [}228]
