14.1.5 EDIF tauschen [03013678‑xx]
Teile, Hilfsmittel und Werkzeug
Abb.449: EDIF
●
FBG/EDIF sekundär IrDA-Board [03013678-xx]
Ausbau
Abb.450: Abdeckung ausbauen
► Entfernen Sie alle in der Abbildung gekennzeich-
neten Kreuzschlitzschrauben.
► Nehmen Sie die Abdeckung vom SIPLACE JTF-
ML-Adapter ab
Die Steuerplatine für den X-Adapter ist nun zugänglich [03050293‑xx].
Abb.451: EDIF an Steuerplatine des X-Adapters
1. EDIF [03013678-xx]
2. Stecker X3 für Flachbandkabel an Steuerplatine
des X-Adapters
Abb.452: X1 abstecken
► Stecken Sie den Stecker X1 ab.
14 JEDEC Tray Feeder
14.1 SIPLACE JTF-ML
Serviceanleitung SIPLACE TX-Serie
06/2017
314

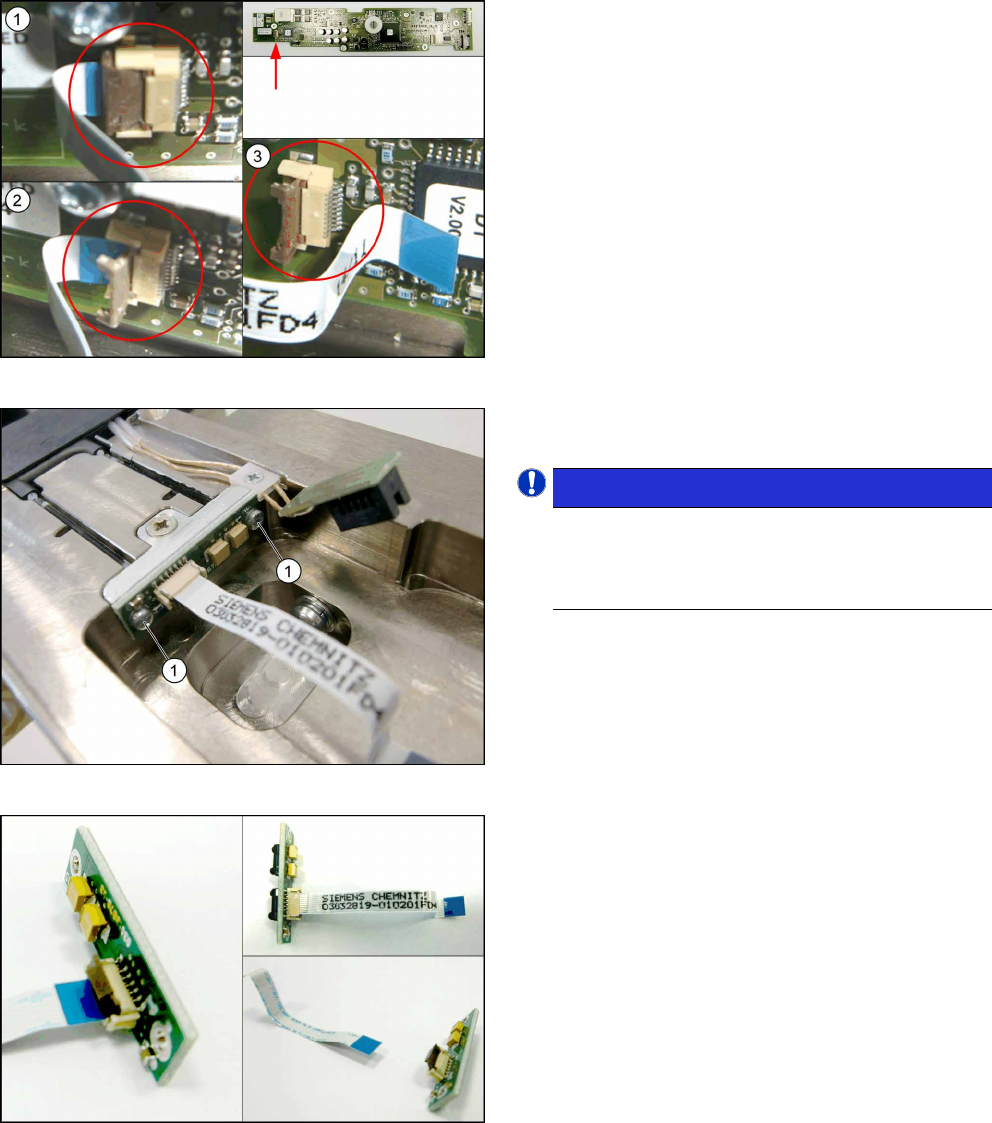

Abb.453: X3 abstecken
► Führen Sie die Schritte (1) bis(3) aus, um die
Verriegelung zu öffnen und den Stecker X3
abzustecken.

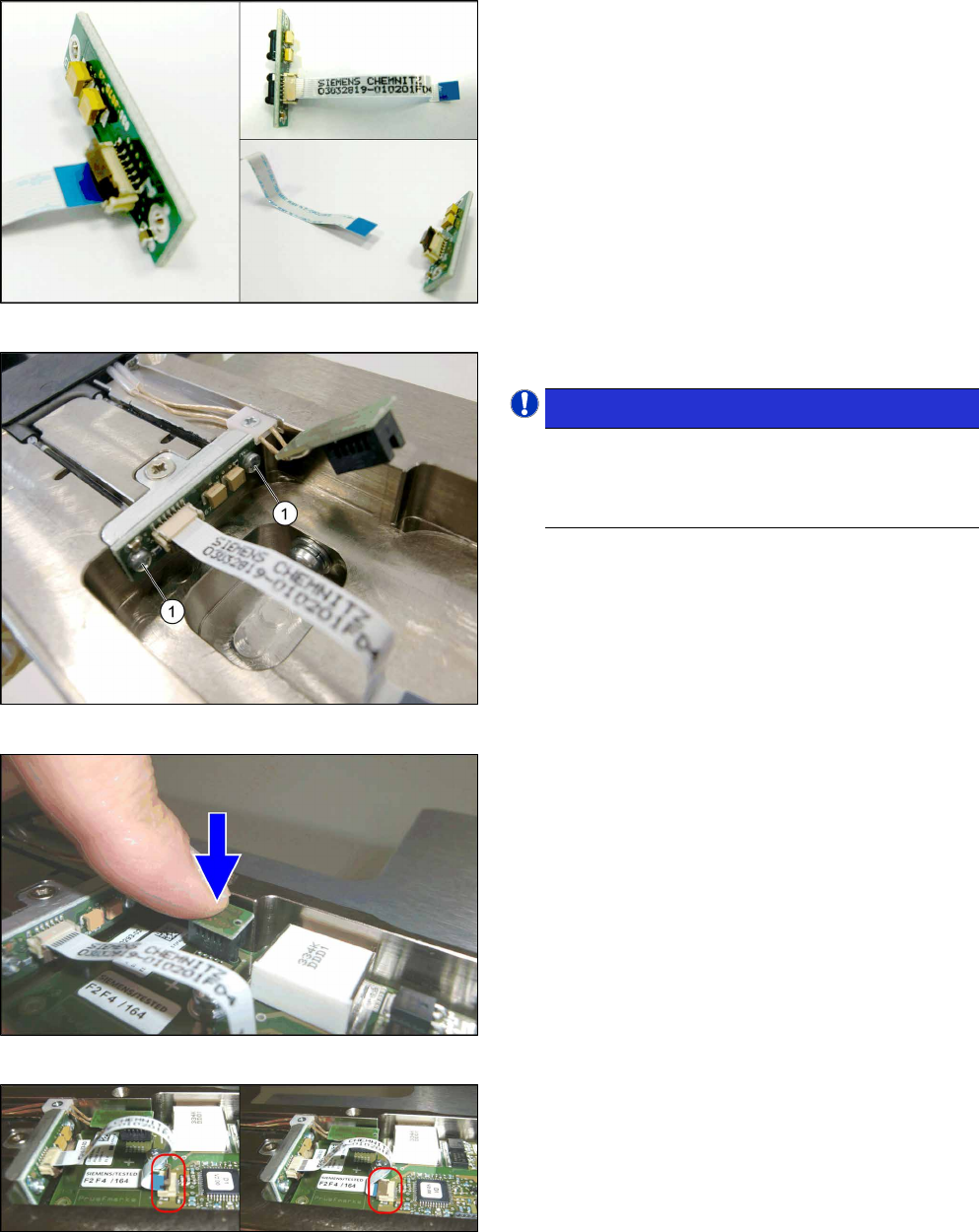

Abb.454: EDIF ausbauen
► Entfernen Sie die beiden Befestigungs-
schrauben(1) am EDIF.
HINWEIS!
Für eine bessere Ansicht zeigt die Abbildung
den EDIF ohne Steuerplatine des X-Adapters.
Es ist nicht nötig, die Steuerplatine des –X‑Ad-
apters auszubauen.
.
Abb.455: Flachbandkabel abstecken
► Nehmen Sie den EDIF zusammen mit dem
Flachbandkabel vom Adapter ab.
► Stecken Sie das Flachbandkabel vom EDIF ab.
Merken Sie sich die Orientierung des Flachband-
kabels.
Entriegeln Sie die Verriegelung wie den oben
beschriebenen Stecker X3.
Serviceanleitung SIPLACE TX-Serie
06/2017
14 JEDEC Tray Feeder
14.1 SIPLACE JTF-ML
315
Einbau
Abb.456: Flachbandkabel anschließen
► Stecken Sie das Flachbandkabel am neuen EDIF
an. Achten Sie auf die korrekte Orientierung des
Flachbandkabels.
Vergewissern Sie sich, dass das Kabel komplett
in den Anschlusssockel eingeführt ist und parallel
zum Anschlusssockel verläuft.
Kippen Sie die Verriegelung nach hinten, um sie
zu schließen, wie bei Stecker X3.
Abb.457: EDIF einbauen
► Befestigen Sie den EDIF mit zwei Schrauben(1).
HINWEIS!
Für eine bessere Ansicht zeigt die Abbildung
den EDIF ohne Steuerplatine des X-Adapters.
Es ist nicht nötig, die Steuerplatine des –X‑Ad-
apters auszubauen.
.
Abb.458: X1 anschließen
► Schließen Sie X1 an.
Abb.459: X3 anschließen
► Schließen Sie X3 an:
Stecken Sie das Flachbandkabel in den
X3‑Sockel.
Vergewissern Sie sich, dass der Stecker komplett
im X3-Sockel sitzt und dass das Kabel parallel
zum X3-Sockel verläuft.
Kippen Sie die Verriegelung nach hinten, um sie
zu schließen.
► Ziehen Sie leicht am Flachbandkabel, um die
korrekte Verriegelung des Steckers zu prüfen.
