7.10 LP-Sensoren teachen (SW70x)
Immer wenn die Transportwangen manuell gelöst werden müssen anschließend die Lichtschran-
ken-Sensoren neu geteacht werden. Dies ist erforderlich weil sich die Lichtintensität in Abhängig-
keit von der Transportbreite verändert. Ohne Teachen werden im Transport nicht vorhandene LPs
angezeigt, wodurch der Transport auch nicht referiert werden kann.
Im Betrieb erfolgt das Teachen automatisch.
Arbeitsschritte

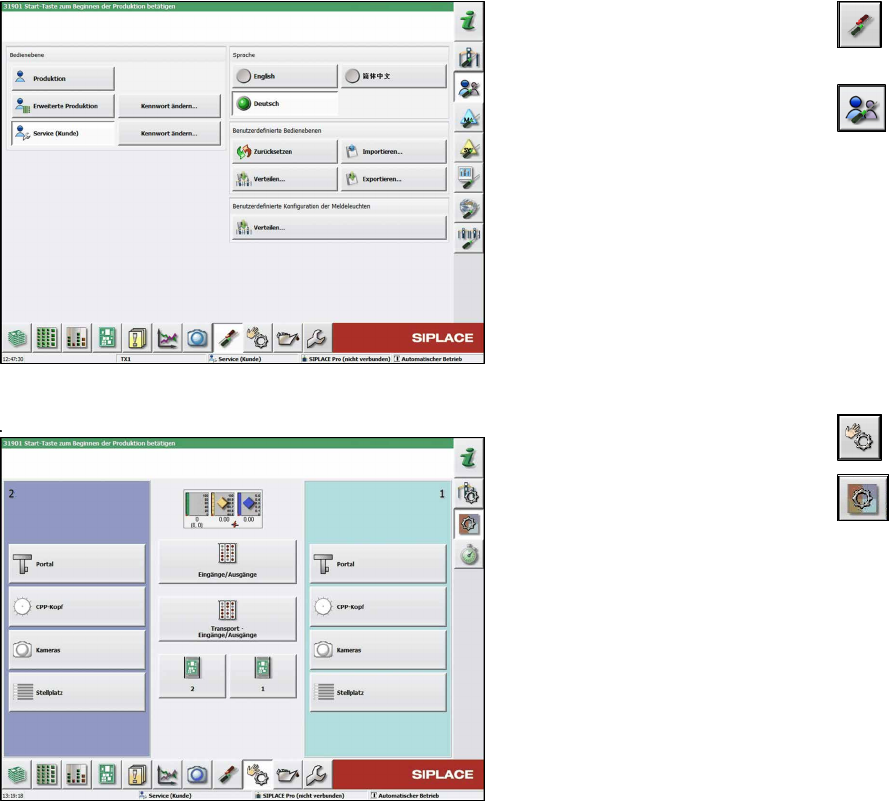

Abb.259: Bedienebene wählen
► Klicken Sie auf die Schaltfläche
, um das
Menü Einstellungen aufzurufen.
► Klicken Sie auf die Schaltfläche
, um das
Menü Benutzereinstellungen überprüfen und
festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Service
(Kunde) oder höher.
Abb.260: Sensoren und Funktionen prüfen
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche Transport Ein-
gänge/Ausgänge.
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.10 LP-Sensoren teachen (SW70x)
199
Abb.261: Sensoren teachen
► Klicken Sie auf die Schaltfläche Sensoren.
Abb.262: Sensoren teachen
► Wählen Sie Laserlichtschranke an Transport-
spur 1, aktivieren Sie LP-Sensoren teachen und
drücken Sie die Start-Taste an der Maschine.
Deaktivieren Sie anschließend die Funktion wie-
der.
► Wiederholen Sie diesen Schritt für alle Spuren.
7 Transport
7.11 Markenleiste tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
200
7.11 Markenleiste tauschen
Teile, Hilfsmittel und Werkzeug
●
Halter mit Markenleiste komplett, Stellplatz 1, mit Kalibrierteilablage [03151908Sxx]
●
Halter mit Markenleiste komplett, Stellplatz 2 [03147052Sxx]
Übersicht
Abb.263: Halter mit Markenleiste (am Beispiel Stellplatz 1)
1. Halter inkl. Markenleiste
Die Markenleiste ist fest mit dem Halter verbunden
(geklebt) und darf nicht davon gelöst werden.
Ausbau
► Fahren Sie die Transportwange mit der Software oder manuell in eine geeignete
Arbeitsposition.
– Um die Transportwange manuell zu verstellen ziehen Sie am Zahnriemen der
Breitenverstellung.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
1. Zwei Befestigungsschrauben der Markenleiste –
linke Seite
2. Halter mit Markenleiste
3. Linke Halterung der Markenleiste
► Entfernen Sie die beiden linken Befestigungs-
schrauben der Markenleiste.
