Serviceanleitung SIPLACE TX-Serie

06/2017

3 SMPS

3.11 Netzteil der Innenraumbeleuchtung tauschen [03112748‑xx]

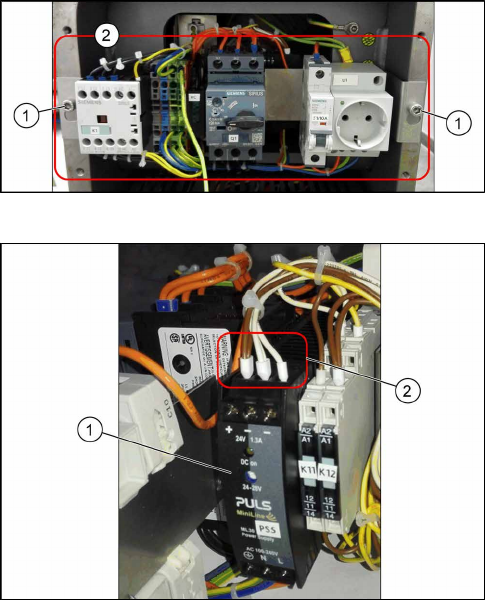

Abb.61: Hauptschalterbaugruppe

► Lockern Sie die beiden Befestigungsschrau-

ben(1) der Hauptschalterbaugruppe.

► Nehmen Sie die Hauptschalterbaugruppe her-

aus(2).

Abb.62: Elektrische Anschlüsse

► Stecken Sie die elektrischen Verbindungen(2)

zum Netzteil PS5 ab. Markieren Sie sich ggf. de-

ren Position, so dass Sie diese später wieder ge-

nau so ersetzen können.

► Drücken Sie den Entriegelungshebel an der

Rückseite der Stromversorgung und nehmen Sie

die Stromversorgung(1) heraus.

Einbau

► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

3 SMPS

3.12 CAN-Interface CINX tauschen [03108598‑xx]

Serviceanleitung SIPLACE TX-Serie

06/2017

3.12 CAN-Interface CINX tauschen [03108598‑xx]

Teile, Hilfsmittel und Werkzeug

●

CAN-Interface CINX [03108598-xx]

Übersicht

Abb.63: CAN-Interface CINX

1. CAN-Interface CINX [03108598-xx]

2. DIP-Schalter

Abb.64: CAN-Interface CINX an der SMPS

1. CAN-Interface CINX

2. Befestigungsschraube

Das CAN-Interface CINX befindet sich seitlich an der

Stromversorgung.

Ausbau

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was

vor Beginn der Arbeiten zu tun ist..." [}16].

► Entfernen Sie die Befestigungsschraube der Stromversorgung und ziehen Sie die Stromver-

sorgung heraus. Lesen Sie hierzu den Abschnitt 3.2 "Stromversorgung herausziehen" [}35].

GEFAHR

Auf Spannungsfreiheit prüfen!

► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und

beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4 "Spannungsfreiheit

prüfen" [}37].

► Entfernen Sie die vier Befestigungsschrauben des CAN-Interface CINX.

► Stecken Sie alle elektrischen Verbindungen ab (3x CAN-Bus, 1x Netzwerk). Markieren Sie

sich deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.

► Nehmen Sie das CAN-Interface CINX aus der Maschine.

Einbau

► Stellen Sie die vier DIP-Schalter auf OFF.

Serviceanleitung SIPLACE TX-Serie

06/2017

3 SMPS

3.12 CAN-Interface CINX tauschen [03108598‑xx]

► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
