7 Transport 7.8 Feste Transportwange einstellen Serviceanleitung SIPLACE TX-Serie 06/2017 196 7.8.1 Transportwangen - Einstellungen Die folgende Darstellung zeigt einen Transport mit fester rechter Transportwange. Für Tr…
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.8 Feste Transportwange einstellen
195
Die Transportwangen sind mit Befestigungsschrauben fixiert:
●
Zwei Befestigungsschrauben beim Standard-Transport
●
Drei Befestigungsschrauben bei installierter Option "Eingabe-/Ausgabeverlängerung"
Einstellung
► Fahren Sie die Transportwange mit der Software oder manuell in eine geeignete
Arbeitsposition.
– Um die Transportwange manuell zu verstellen ziehen Sie am Zahnriemen der
Breitenverstellung.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Verschieben Sie alle Portale so weit wie möglich aus dem Transportbereich heraus auf eine
Seite der Maschine.
► Führen Sie die folgenden Schritte immer sofort durch.
► Entfernen Sie die beiden Befestigungsschrauben der Transportwange.
► Schieben Sie die Transportwange in die gewünschte Position.
► Setzen Sie die Schrauben locker ein. Drücken Sie die Wange so, dass diese in den Schrau-
benlöchern entweder nach vorne oder nach hinten anschlägt (an beiden Schrauben in dersel-
ben Richtung). Ziehen Sie die Befestigungsschrauben an der neuen Position fest.

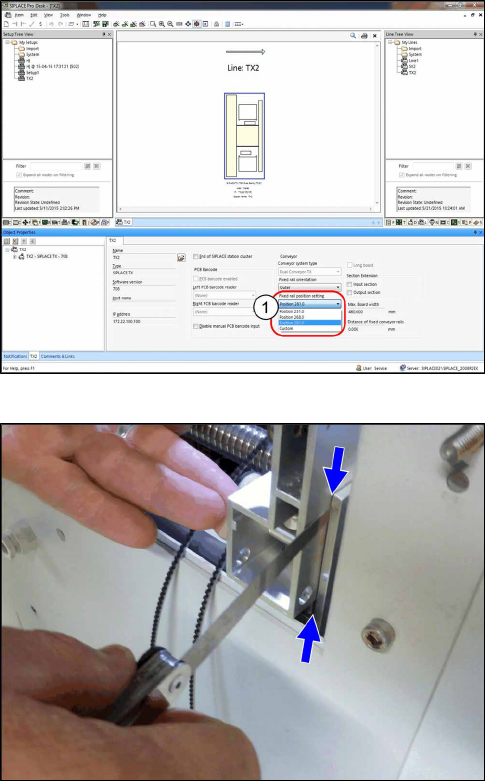

Abb.253: Einstellungen in SIPLACE Pro
► (1) Stellen Sie die feste Transportwange und die
Position in SIPLACE Pro ein.
► Übernehmen Sie die neue Konfiguration in der
Stationssoftware mit dem ersten Download von
SIPLACE Pro.
Abb.254: Abstand einstellen
► Wenn Sie Wangen gelöst haben, dann fixieren
Sie diese jetzt wieder.
Ist eine Wange ganz außen, dann muss mit einer
Fühlerlehre zwischen der Wange und dem Halte-
winkel ein Abstand von 0,25mm eingestellt wer-
den.
7 Transport
7.8 Feste Transportwange einstellen
Serviceanleitung SIPLACE TX-Serie
06/2017
196
7.8.1 Transportwangen - Einstellungen
Die folgende Darstellung zeigt einen Transport mit fester rechter Transportwange. Für Transporte
mit fester linker Wange gelten dieselben Einstellwerte.

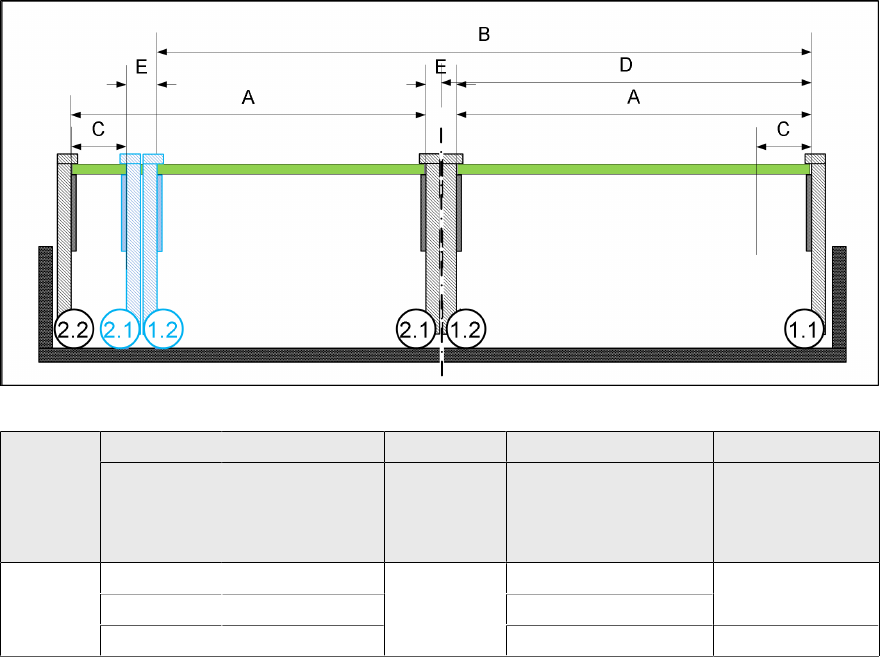

Abb.255: Darstellung für einen Transport mit einer festen rechten Wange (am Beispiel SIPLACE X-Serie S)
SIPLACE
TX-Serie
A B C D E
Maximale
LP-Breite
Doppel als
Einfach-
transport
(flex)
Minimale
LP-Breite
Position der festen
Transportwange
(von der
Transportmitte)
Minimaler
Wangenab-
stand
Wange 1.2/2.1
Doppel-
transport
236 433 45mm 231 45mm
250 450 268
260 460 281 35mm
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.9 Parallelität der Transportwangen prüfen
197
7.9 Parallelität der Transportwangen prüfen

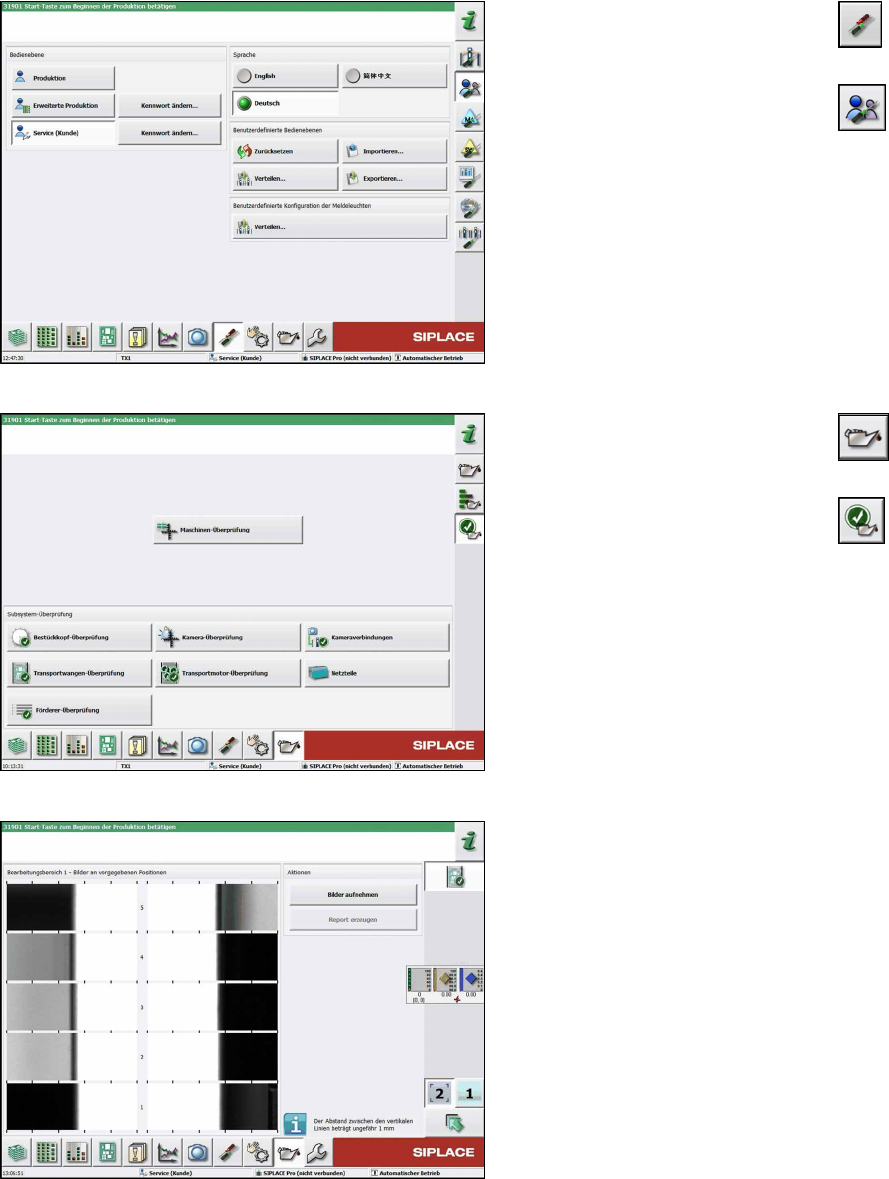

Abb.256: Bedienebene wählen
► Klicken Sie auf die Schaltfläche
, um das
Menü Einstellungen aufzurufen.
► Klicken Sie auf die Schaltfläche
, um das
Menü Benutzereinstellungen überprüfen und
festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Service
(Kunde) oder höher.
Abb.257: Instandhaltungsmenü
► Klicken Sie auf die Schaltfläche
, um das
Instandhaltungsmenü aufzurufen.
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche Transportwan-
gen-Überprüfung.
Abb.258: Transportwangen-Überprüfung
► Klicken Sie auf die Schaltfläche Bilder aufneh-
men, um die Prüfung zu starten.
► Klicken Sie auf die Schaltfläche Report erzeu-
gen, um die Details anzuzeigen
