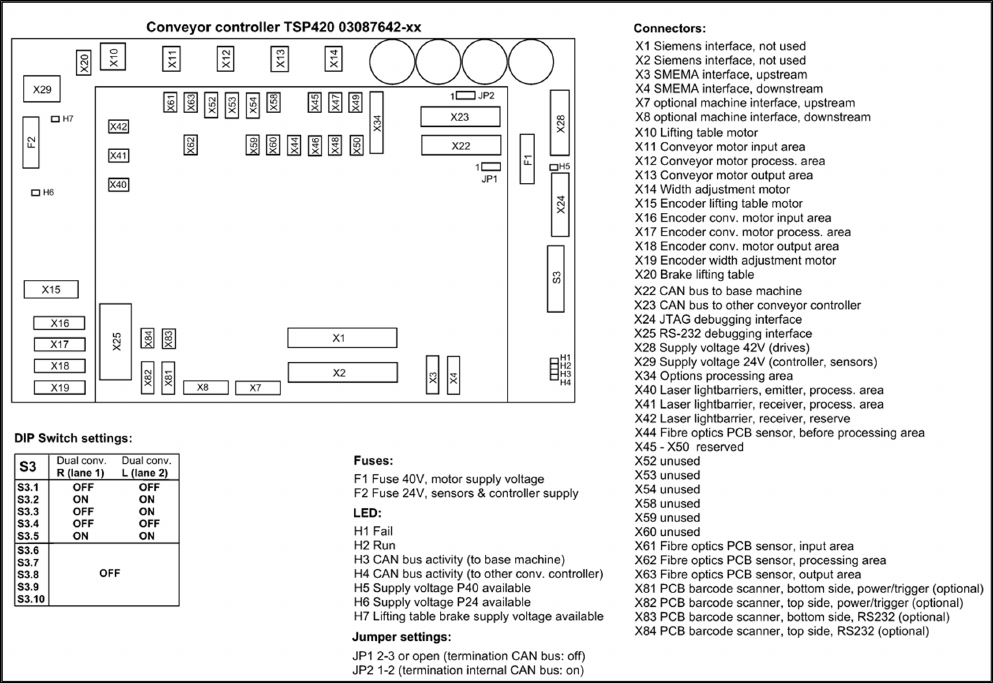

Abb.246: TSP420 Übersicht
Ersatzsicherungen:
●
F1: Sicherung T5A 5x20mm SPT-Serie (0001.2511 Schurter)
●
F2: Sicherung T2A 5x20mm (0034.3120 Schurter / 0239 002 XP Littelfuse)
7 Transport
7.7 Platinen
Serviceanleitung SIPLACE TX-Serie
06/2017
192
7.7.2 eSW Download (SW 70x)

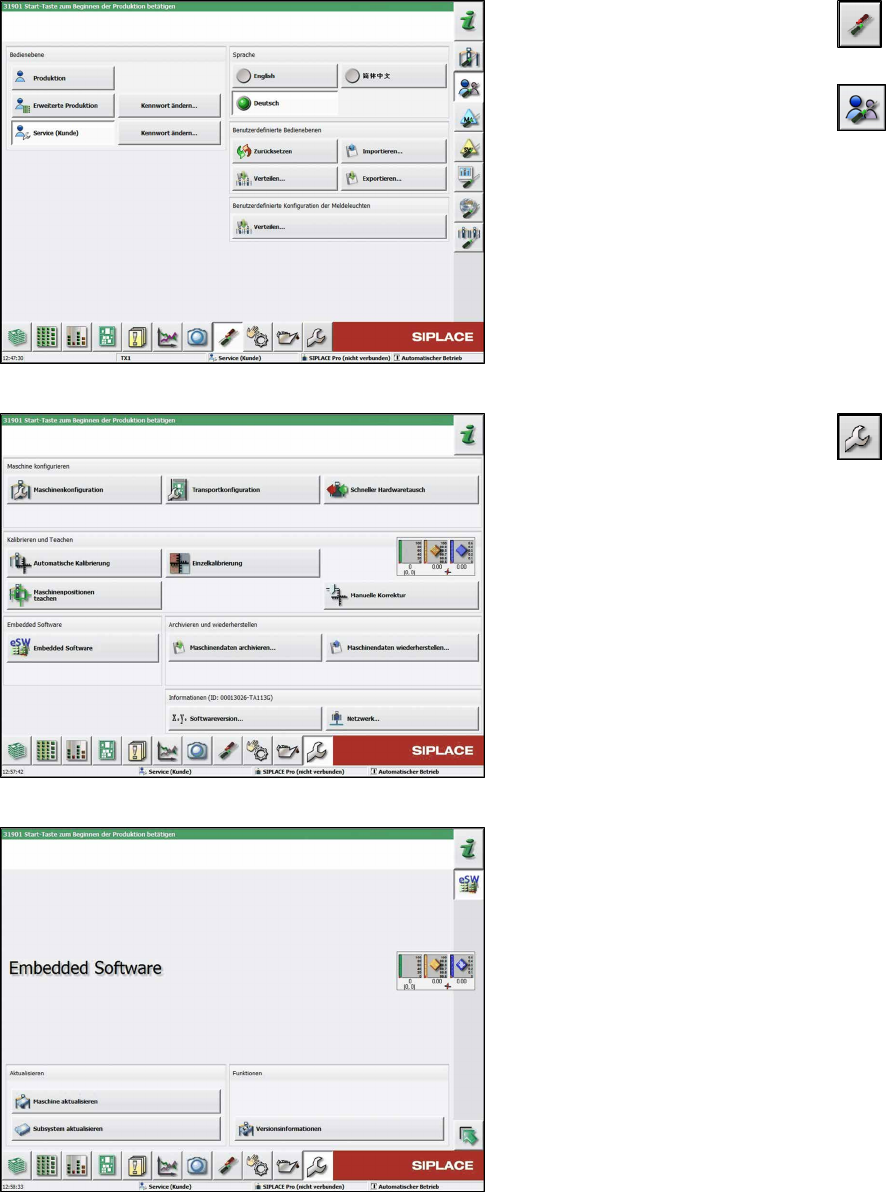

Abb.247: Bedienebene wählen
► Klicken Sie auf die Schaltfläche
, um das
Menü Einstellungen aufzurufen.
► Klicken Sie auf die Schaltfläche
, um das
Menü Benutzereinstellungen überprüfen und
festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Service
(Kunde) oder höher.
Abb.248: Service Menü
► Klicken Sie auf die Schaltfläche
, um das
Menü Service aufzurufen.
► Klicken Sie auf die Schaltfläche Embedded Soft-
ware.
Abb.249: Menü Embedded Software
Wählen Sie die benötigte Funktion:
► Klicken Sie auf die Schaltfläche Maschine ak-
tualisieren..., um die gesamte Maschine zu
überprüfen und für mehrere Subsysteme einen
eSW-Download durchzuführen (siehe folgende
Abbildung).
► Klicken Sie auf die Schaltfläche Subsystem ak-
tualisieren..., um speziell ein Subsystem auszu-
wählen und zu überprüfen und einen eSW-Down-
load durchzuführen.
► Klicken Sie auf die Schaltfläche Versionsinfor-
mation…, um die Versionen aller Subsysteme,
BIOS, Applikation 1/2/3/5 anzuzeigen.
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.7 Platinen
193
Abb.250: Subsystem wählen
► Wählen Sie das Subsystem für den eSW Down-
load.
► Klicken Sie auf die Schaltfläche Weiter.

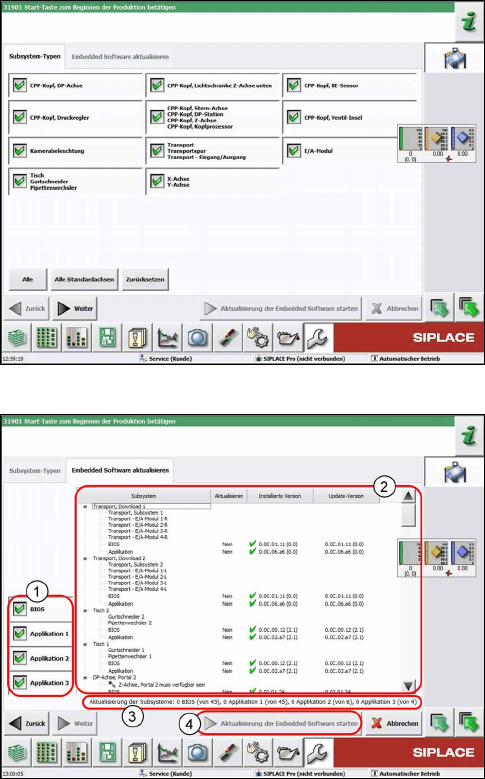

Abb.251: Menü Maschine aktualisieren
1. Auswahl-Schaltflächen:
BIOS
Applikation 1
Applikation 2
Applikation 3
2. Zeigt den Status der einzelnen Subsysteme an
3. Update-Information
Hier sehen Sie wie viele Subsysteme noch her-
untergeladen werden müssen.
4. Startet den Download
