Serviceanleitung SIPLACE TX-Serie
06/2017
10 BE-Einzug
10.1 BE-Einzug - Übersicht
239
10 BE-Einzug
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
10.1 BE-Einzug - Übersicht

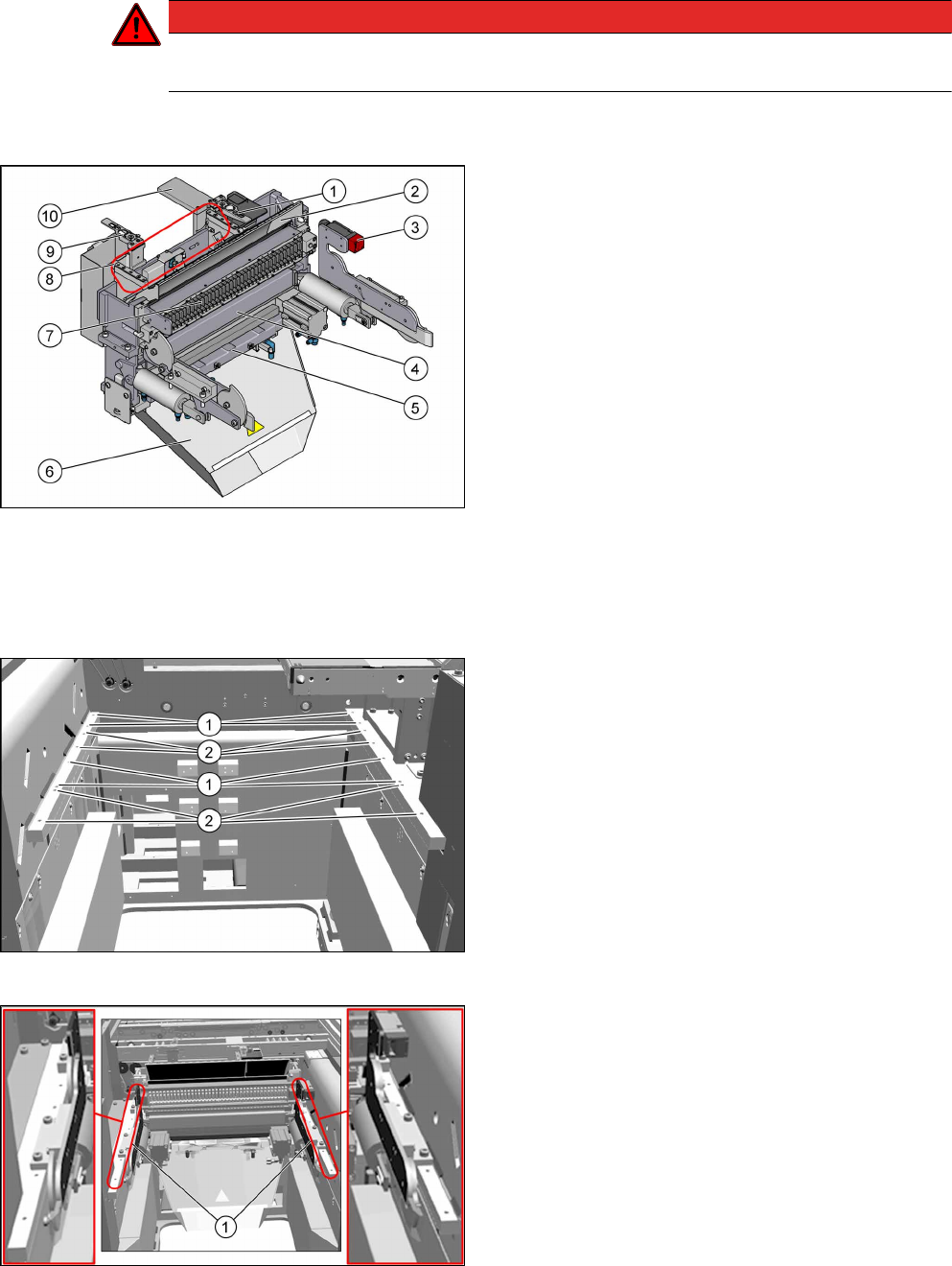

Abb.317: Übersicht BE-Einzug
1. Pipettenstation (Standard)
2. Leergurtleitkanal
10.6 "Leergurtleitkanal komplett tauschen
[03052576-xx]" [}252]
3. Sicherheitsschalter für den BE-Wagen
4. Entriegelung Förderer
10.4 "40-fach Förderentriegelung tauschen
[03011582-xx]" [}246]
5. Schneidgerät
6. Gurtabfallrutsche
7. Feeder-Control-Unit (FCU)
10.5 "Feeder-Control-Unit (FCU) tauschen" [}248]
8. Montagepositionen für die Pipettenwechsler
9. Abwurfbehälter mit Pipettenstation (optional)
10. Bauteilablage (Abwurfplatte, Option)
10.7 "Bauteilablage tauschen [03117664-
xx]" [}255]
10.2 Einbaupositionen BE-Einzug (Tischpositionen)
Abb.318: Einbaupositionen
Die inneren und äußeren Einbaupositionen sind vom
Maschinentyp abhängig.
An der SIPLACE TX-Serie gibt es folgende Einbau-
positionen:
1. BE-Einzug an innerer Position:
SIPLACE TX1, TX2: Stellplatz 2
SIPLACE TX2i: Stellplatz 1 und 2
2. BE-Einzug an äußerer Position:
SIPLACE TX1, TX2: Stellplatz 1
Abb.319: Beispiel: innere Position
Beispiel:
1. Zentraleinheit des BE-Einzugs (COTi) installiert
an innerer Position
10 BE-Einzug
10.3 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
240
10.3 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi)
tauschen
HINWEIS
Arbeiten am BE-Einzug ohne diesen komplett auszubauen
Bei einigen Arbeiten am BE-Einzug ist es ausreichend den BE-Einzug nur ein Stück aus
der Maschine herauszuziehen. Gehen Sie in diesem Fall wie beim Tausch vor, beachten
dabei aber folgende Hinweise:
► Entfernen Sie die Befestigungsschrauben der Zentraleinheit und der Hebeme-
chaniken.
► Es ist in der Regel nicht notwendig die Kabel abzustecken. Ist ein Kabel zu kurz, dann
stecken Sie dieses bei Bedarf ab.
► Ziehen Sie den BE-Einzug ein Stück aus der Maschine heraus.
WARNUNG
Schwere Maschinenteile
► Achten Sie darauf dass der BE-Einzug nicht aus der Maschine herausfällt!
Übersicht
Abb.320: Teile des BE-Einzugs (COTi)
Der BE-Einzug (COTi) für SIPLACE TX-Maschinen
besteht aus drei einzelnen Teilen (Einheiten), die
direkt auf den Maschinenständer montiert sind.
Diese Teile sind die folgenden:
1. Hebemechanik links
2. Hebemechanik rechts
3. Zentraleinheit des BE-Einzugs (COTi)
Die Teile sind mit acht Schrauben direkt am
Maschinenständer fixiert (vier Schrauben an der
Zentraleinheit des BE-Einzugs (COTi) und jeweils
zweiSchrauben an den Hebemechaniken).
Für die Positionen des BE-Einzugs (COTi) in der Maschine, siehe 10.2 "Einbaupositionen BE-Ein-
zug (Tischpositionen)" [}239].
Teile, Hilfsmittel und Werkzeug
●
Geeignete Hebevorrichtung (z.B. Handkran)
●
Wirkschaltplanmappe SIPLACE TX-Serie (bis Nr. 499) [DE+EN:00197933-xx]
●
Wirkschaltplanmappe SIPLACE TX-Serie (ab Nr. 500) [DE+EN:00198274-xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
10 BE-Einzug
10.3 Zentraleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen
241
Abb.321: COTi-Zentraleinheit kpl. [03117339‑xx]
(vervollständigt mit FCU und Gurtschneider)
●
Wählen Sie die benötigten Teile (siehe auch un-
ten):
– Hebemechanik links komplett [03126040‑xx]
– Hebemechanik rechts komplett [03126039‑xx]
– COTi-Zentraleinheit kpl. [03117339‑xx]
(vervollständigt mit FCU und Gurtschneider)
Hebemechanik links und rechts ausbauen
HINWEIS
Beispielhaft dargestellt
Die folgende Vorgehensweise zeigt beispielhaft die linke Hebemechanik. Die Vorgehens-
weise für die rechte Hebemechanik ist analog. Auf relevante Unterschiede wird explizit
hingewiesen.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.322: Sicherungklappe
Der Sicherungsbolzen(1) fixiert die Verbindung zwi-
schen Pneumatikzylinder und der Hebemechanik.
► Kippen Sie Sicherung nach unten.
► Bauen Sie den Sicherungsbolzen aus, um die
Verbindung freizulegen.
 VORSICHT!
Achten Sie auf Position und Anzahl der Bei-
lagscheiben.
.
