Serviceanleitung SIPLACE TX-Serie 06/2017 10 BE-Einzug 10.7 Bauteilablage tauschen [03117664-xx] 255 10.7 Bauteilablage tauschen [03117664-xx] Teile, Hilfsmittel und Werkzeug ● Bauteilablage komplett [03117664-xx] Übersi…
10 BE-Einzug
10.6 Leergurtleitkanal komplett tauschen [03052576-xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
254
Einbau
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei
außerdem folgende Hinweise:

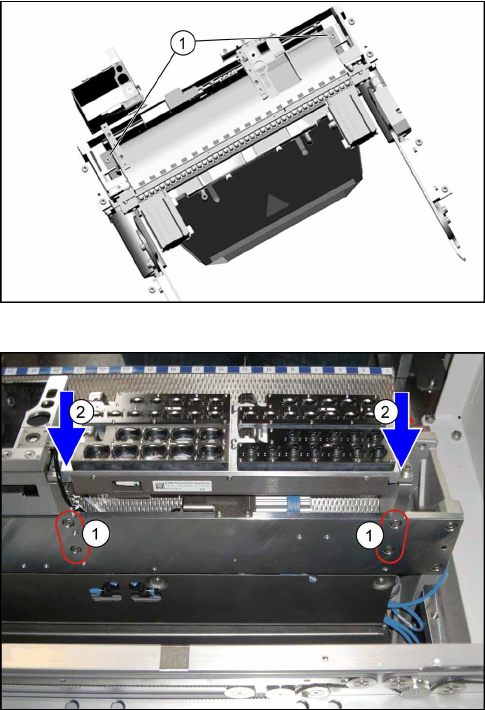

Abb.344: Leergurtleitkanal befestigen
► Befestigen Sie den neuen Leergurtleitkanal mit
zwei Schrauben(1).
Abb.345: Pipettenwechsler wieder einbauen
► Befestigen Sie den Pipettenwechsler-Träger von
der Rückseite. Drücken Sie den Pipetten-
wechsler-Träger nach unten(2), während Sie die
vier Schrauben(1) anziehen.
► Bauen Sie die komplette Zentraleinheit des BE-Einzugs zusammen (siehe 10.3 "Zentraleinheit
und Hebemechanik des BE-Einzugs (COTi) tauschen" [}240]).
► Prüfen Sie die Höhe des Pipettenwechslers (siehe 9.2.1 "Einstellung der Höhe des Pipetten-
wechslers" [}234]) und kalibrieren Sie den Pipettenwechsler neu.
► Führen Sie die notwendigen Kalibierungen für den Stellplatz aus.
Serviceanleitung SIPLACE TX-Serie
06/2017
10 BE-Einzug
10.7 Bauteilablage tauschen [03117664-xx]
255
10.7 Bauteilablage tauschen [03117664-xx]
Teile, Hilfsmittel und Werkzeug
●
Bauteilablage komplett [03117664-xx]
Übersicht
Abb.346: Bauteilablage am BE-Einzug (COTi)
Die Bauteilablage ist eine Option.
1. Bauteilablage eingebaut
2. Bauteilablage Vorderansicht
3. Bauteilablage Rückansicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► An Stellplätzen mit einem JTF: Für einen besseren Zugang können Sie die COTi-Zentral-
einheit ca. 50mm aus der Maschine heraus bewegen (siehe 10.3 "Zentraleinheit und Hebe-
mechanik des BE-Einzugs (COTi) tauschen" [}240]).
► Schrauben Sie die Bauteilablage von der Rückseite her ab.
Einbau
Abb.347: Bauteilablage einbauen
► Bauen Sie die neue Bauteilablage ein:
Drücken Sie sie nach unten(1), richten Sie sie in
einem 90°-Winkel zur COTi-Zentraleinheit aus(2)
und ziehen Sie die beiden Schrauben fest(3).
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei
außerdem folgende Hinweise:
VORSICHT
Einbauhinweise
► Bauen Sie die COTi-Zentraleinheit zusammen (siehe 10.3 "Zentraleinheit und Hebe-
mechanik des BE-Einzugs (COTi) tauschen" [}240]).
► Führen Sie die notwendigen Kalibierungen für den Stellplatz aus.
