Serviceanleitung SIPLACE TX-Serie
06/2017
11 Schneidgerät
11.11 Abstreifer-Halter tauschen
279

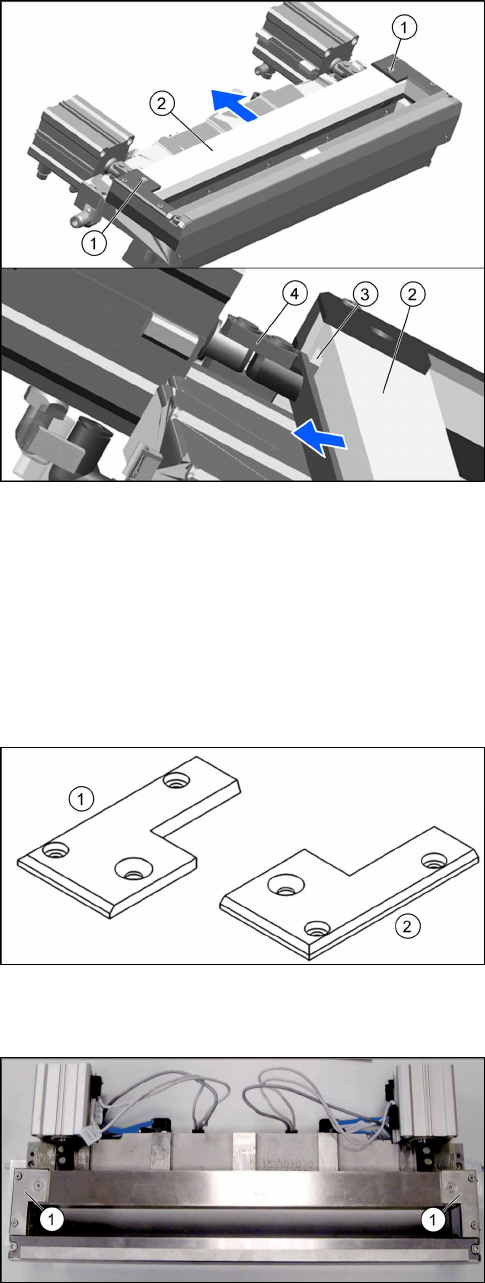

Abb.386: Abstreifer ausbauen
► Entfernen Sie die beiden Befestigungsschrau-
ben(1) des Abstreifers(2).
► Bauen Sie den Abstreifer aus(2).
Die Kerbe(3) im Abstreifer bewegt sich über das
Gelenk(4) am Kurzhubzylinder.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
2 Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
11.11 Abstreifer-Halter tauschen
Teile, Hilfsmittel und Werkzeug
Abb.387: Abstreifer-Halter links und rechts
1. Abstreifer-Halter links (SIPLACEHF)
[03000506‑xx]
2. Abstreifer-Halter rechts (SchneidgerätHF)
[03000505‑xx]
Übersicht
Abb.388: Abstreifer-Halter am Schneidgerät
1. Abstreifer-Halter
11 Schneidgerät
11.11 Abstreifer-Halter tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
280
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Bauen Sie das Schneidgerät aus der Maschine aus.
Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
► Bauen Sie den Abstreifer aus (siehe 11.10 "Abstreifer tauschen [03000491-xx]" [}278]).
Abb.389: Abstreifer-Halter ausbauen
► Entfernen Sie die beiden Schrauben(1) (links
und rechts) und bauen Sie die Abstreifer-Halter
aus(2).
Einbau
Abb.390: Abstreifer-Halter einbauen
► Bauen Sie die neuen Abstreifer-Halter(2) auf
beiden Seiten ein und stecken Sie die
Schrauben(1) locker ein.
► Richten Sie die Abstreifer-Halter an den Kanten
des Schneidgeräterahmens(3) und dem oberen
Messer des Schneidgerätes aus(4).
► Ziehen Sie die Befestigungsschrauben der
Abstreifer-Halter(1) fest.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
2 Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
Serviceanleitung SIPLACE TX-Serie
06/2017
11 Schneidgerät
11.12 Schneidgerät-Kabel tauschen [03063590‑xx]
281
11.12 Schneidgerät-Kabel tauschen [03063590‑xx]
Teile, Hilfsmittel und Werkzeug
●
Schneidgerät-Kabel X-Serie [03063590-xx]
Übersicht
Abb.391: Schneidgerät-Kabel
Schneidgerät-Kabel an der unteren Seite des
Schneidgerätes.
Abb.392: Elektrische Anschlüsse
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Stecken Sie alle Sensoren und Stecker ab und bauen Sie den Kabelsatz komplett aus.
Markieren Sie die Position der alten Sensoren, vor allem der Sensoren, die für die Positionie-
rung der Kurzhubzylinder verantwortlich sind.
Einbau
► Installieren Sie den neuen Kabelsatz und stellen Sie die Sensoren auf die korrekte Position
ein.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
► Bringen Sie ggf. Kabelbinder an (Zugentlastung).
