3 SMPS 3.6 Schütz-Sicherheitsabschaltung (CSB) oder deren Abdeckung tau- Serviceanleitung SIPLACE TX-Serie 06/2017 50 Abb.47: Elektrische Verbindungen unten abstecken ► Stecken Sie die elektrischen Verbindungen von der …

Serviceanleitung SIPLACE TX-Serie

06/2017

3 SMPS

3.6 Schütz-Sicherheitsabschaltung (CSB) oder deren Abdeckung tau-

schen

Abb.45: Elektrische Verbindungen vorne abstecken

► Stecken Sie die elektrischen Verbindungen (1)

ab. Markieren Sie sich ggf. deren Positionen um

diese später wieder eindeutig zuordnen zu kön-

nen.

Abb.46: CSB ausbauen

► (A) Lockern Sie die Schraube(1) an der Rücksei-

te der CSB.

Sie können die Schraube mittels einer Verlänge-

rung seitlich an der CSB vorbei erreichen.

Abbildung (B) zeigt die Stromversorgung ohne

die CSB, um die Schraube besser zeigen zu kön-

nen.

► (C) Hängen Sie die CSB aus (Schlüsselloch (2)

an der Rückseite der CSB).

Heben Sie die CSB soweit an dass Sie die Ste-

cker an der Unterseite erreichen können.

3 SMPS

3.6 Schütz-Sicherheitsabschaltung (CSB) oder deren Abdeckung tau-

Serviceanleitung SIPLACE TX-Serie

06/2017

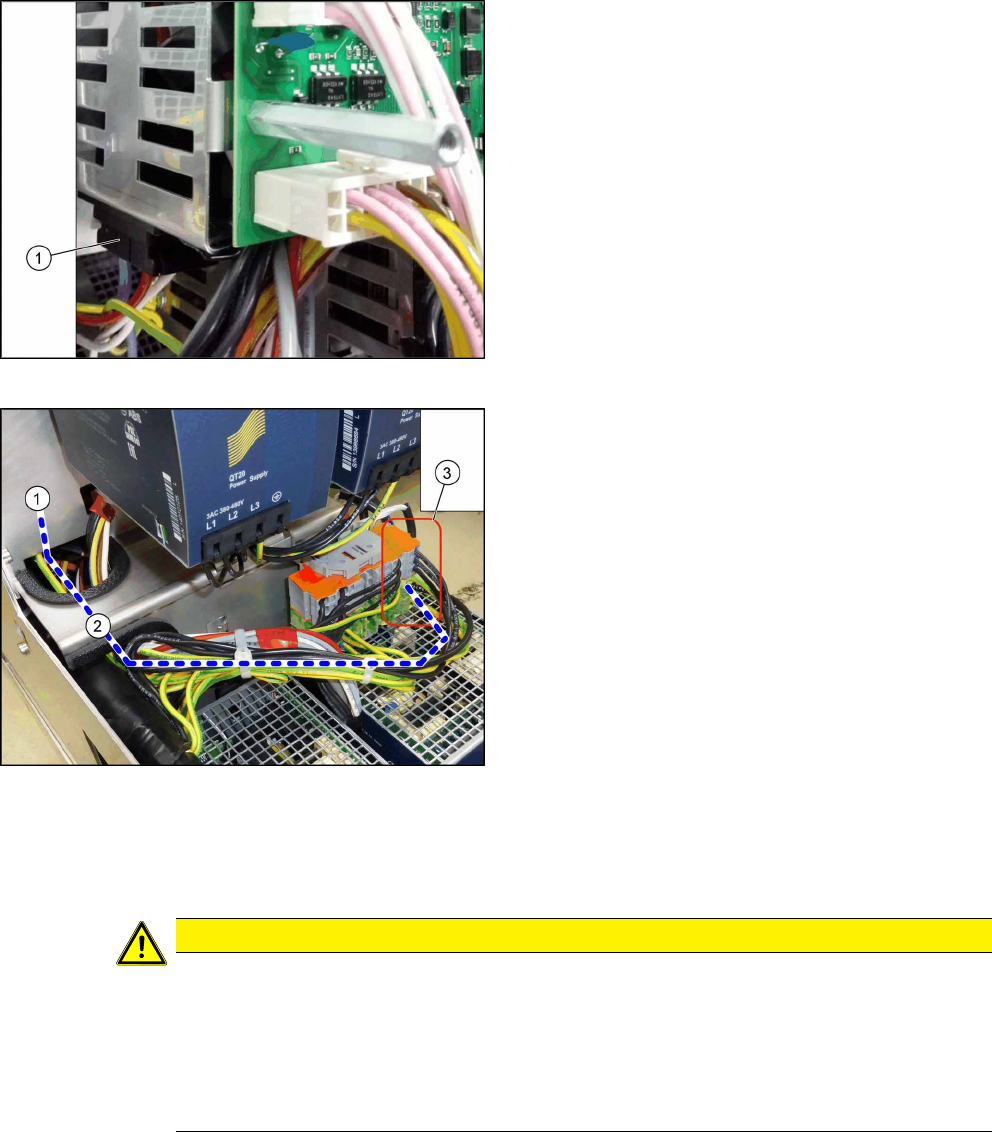

Abb.47: Elektrische Verbindungen unten abstecken

► Stecken Sie die elektrischen Verbindungen von

der CSB zur Kondensatorbatterie(1) ab (an der

Unterseite der CSB).

► Nehmen Sie die CSB vorsichtig ab.

Die CSB ist mit der SMPS immer noch über das

Erdungskabel verbunden.

Abb.48: Kabel

► Stecken Sie das gelb-grüne Kabel(2) am An-

schlussfeld(3) ab und nehmen Sie die CSB vor-

sichtig heraus(1). Markieren Sie sich ggf. die Po-

sition, damit Sie diese später wieder eindeutig

zuordnen können.

Entfernen Sie alle nötigen Kabelbinder.

Einbau

► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-

gende Hinweise:

VORSICHT

Einbauhinweise

► Achten Sie auf eine saubere Verlegung der Kabel.

► Die Kabel dürfen nicht geklemmt werden oder an ungeschützten Kanten scheuern.

► Achten Sie darauf, dass die Kabel nur an den dafür vorgesehenen Aussparungen aus

der CSB herausgeführt werden.

► Ersetzen Sie die Kabelbinder, wo erforderlich.

Serviceanleitung SIPLACE TX-Serie

06/2017

3 SMPS

3.7 Kondensatorbatterie tauschen [03103081‑xx]

Teile, Hilfsmittel und Werkzeug

●

Kondensatorbatterie PCS417.381 (CAP) [03103081-xx]

Übersicht

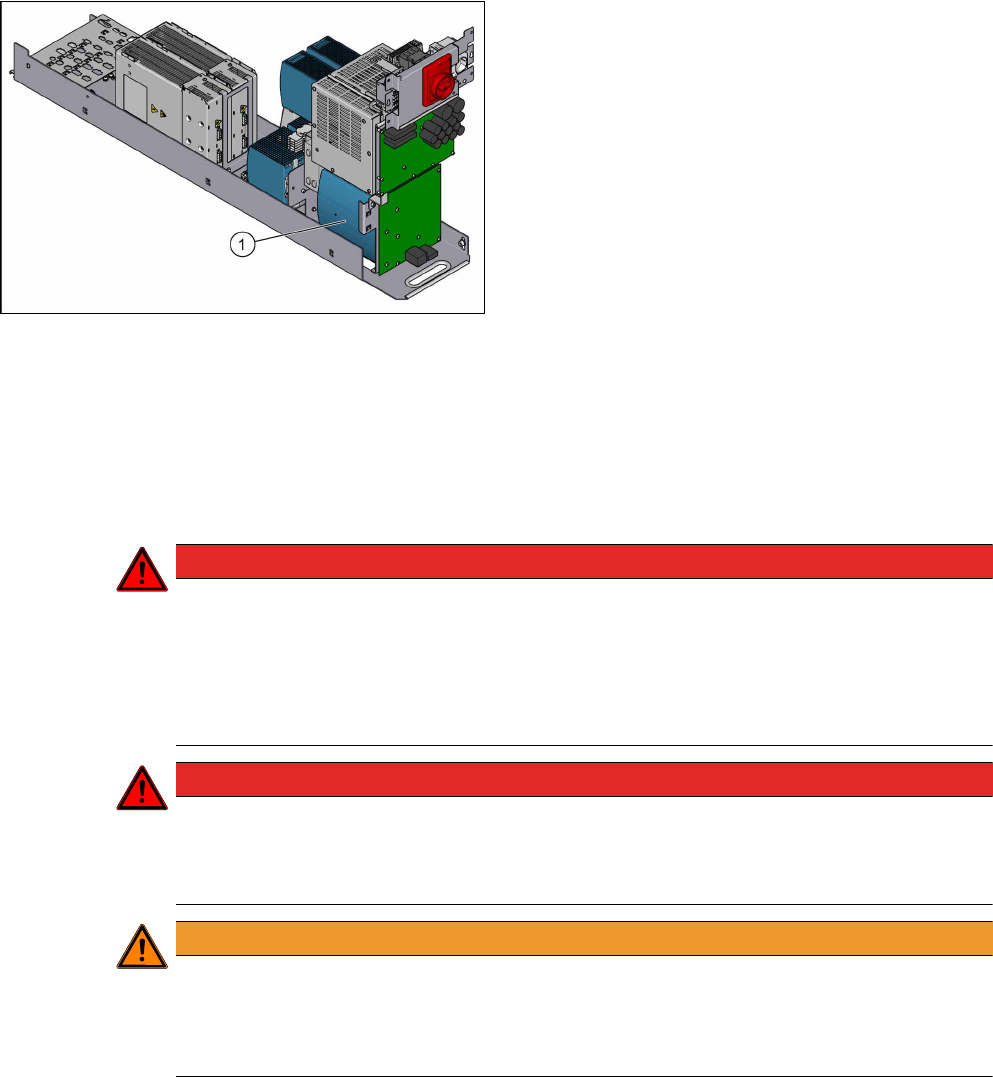

Abb.49: Kondensatorbatterie

1. Kondensatorbatterie

Ausbau

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was

vor Beginn der Arbeiten zu tun ist..." [}16].

► Entfernen Sie die Befestigungsschraube der Stromversorgung und ziehen Sie die Stromver-

sorgung heraus. Lesen Sie hierzu den Abschnitt 3.2 "Stromversorgung herausziehen" [}35].

GEFAHR

Hohe Spannungen

In der Kondensatorbatterie können sehr hohe Gleichspannungen auftreten.

► Beachten Sie die Wartezeit nach dem Abschalten der Stromversorgung von 5Minu-

ten.

► Beachten Sie die LED-Anzeige auf der Kondensatorbatterie. Diese zeigt evtl. noch

vorhandene Spannungen an.

GEFAHR

Auf Spannungsfreiheit prüfen!

► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und

beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4 "Spannungsfreiheit

prüfen" [}37].

WARNUNG

Stromversorgung vorsichtig herausziehen

Die Stromversorgung ist nicht fest mit der Maschine verbunden und kann herausfallen.

► Ziehen Sie die Stromversorgung nicht zu weit aus der Maschine.

► Legen Sie ggf. etwas unter (z. B. Holzbalken).
