3 SMPS 3.6 Schütz-Sicherheitsabschaltung (CSB) oder deren Abdeckung tau- schen Serviceanleitung SIPLACE TX-Serie 06/2017 48 3.6 Schütz-Sicherheitsabschaltung (CSB) oder deren Abdeckung tauschen GEFAHR Hohe Spannungen In …
Serviceanleitung SIPLACE TX-Serie
06/2017
3 SMPS
3.5 MGCUs
47
3.5.4 Lüfter MGCU tauschen [03104136-xx]
Teile, Hilfsmittel und Werkzeug
●
Lüfter MGCU [03104136-xx]
Übersicht

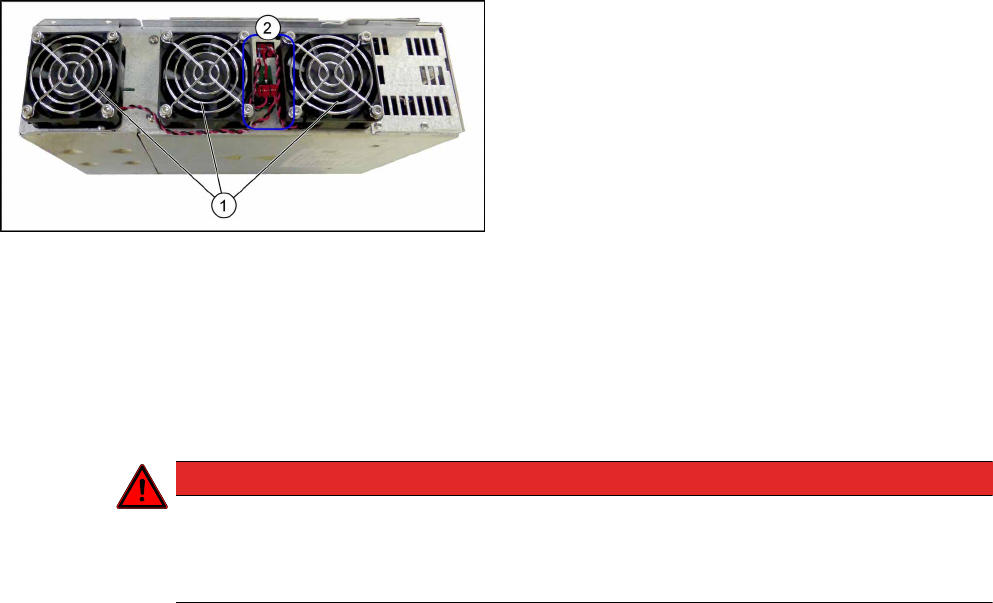

Abb.43: MGCU-Lüfter
1. Drei Lüfter an der MGCU
2. Elektrische Anschlüsse der Lüfter
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Entfernen Sie die Befestigungsschraube der Stromversorgung und ziehen Sie die Stromver-
sorgung heraus. Lesen Sie hierzu den Abschnitt 3.2 "Stromversorgung herausziehen" [}35].
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4 "Spannungsfreiheit
prüfen" [}37].
► Bauen Sie die MGCU vom SMPS-Halter ab und nehmen Sie sie heraus (siehe 3.5.2 "MGCU
tauschen [03117531Sxx]" [}44]).
► Stecken Sie den elektrischen Anschluss zum Lüfter ab. Markieren Sie sich ggf. dessen Positi-
on, so dass Sie diesen später wieder eindeutig zuordnen können.
► Entfernen Sie die vier Befestigungsschrauben des Lüfters und nehmen Sie den Lüfter heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
3 SMPS
3.6 Schütz-Sicherheitsabschaltung (CSB) oder deren Abdeckung tau-
schen
Serviceanleitung SIPLACE TX-Serie
06/2017
48
3.6 Schütz-Sicherheitsabschaltung (CSB) oder deren
Abdeckung tauschen
GEFAHR
Hohe Spannungen
In der CSB können sehr hohe Gleichspannungen auftreten.
► Es dürfen keine Teile in der CSB getauscht werden.
► Ausschließlich die vordere Abdeckung der CSB darf für den Anschluss von Kabeln
oder die Demontage der gesamten Einheit demontiert werden.
► Die CSB darf nur als komplette Einheit getauscht werden.
Teile, Hilfsmittel und Werkzeug
Wählen Sie das erforderliche Ersatzteil:
●
Schütz-Sicherheitsabschaltung [03112066-xx]
●
Platinenabdeckung komplett [03116600-xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Entfernen Sie die Befestigungsschraube der Stromversorgung und ziehen Sie die Stromver-
sorgung heraus. Lesen Sie hierzu den Abschnitt 3.2 "Stromversorgung herausziehen" [}35].
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4 "Spannungsfreiheit
prüfen" [}37].

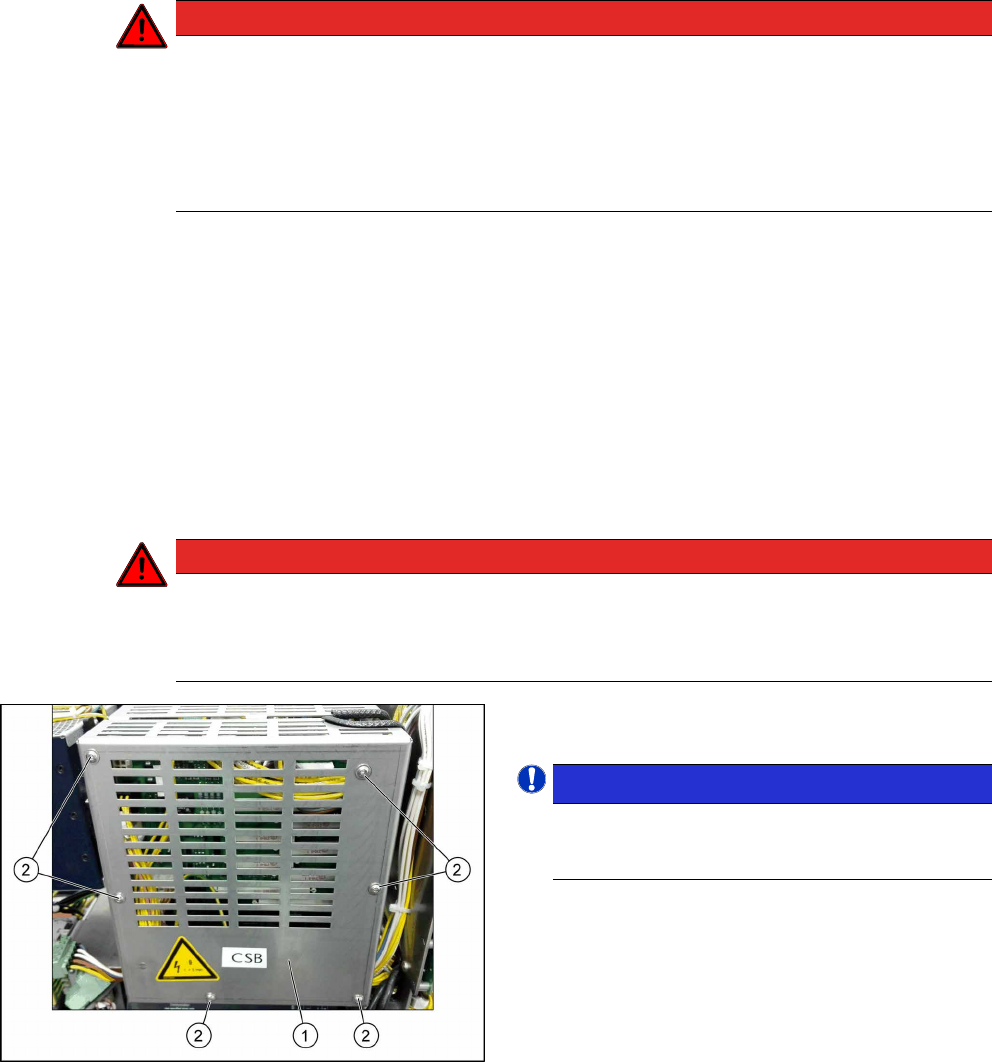

Abb.44: Abdeckung entfernen
► Entfernen Sie die sechs Befestigungsschrau-
ben(2) der Abdeckung(1).
HINWEIS!
Wenn Sie nur die Abdeckung der CSB tauschen,
beenden Sie an dieser Stelle den Ausbau und
fahren Sie mit dem Einbau fort.
.
Serviceanleitung SIPLACE TX-Serie
06/2017
3 SMPS
3.6 Schütz-Sicherheitsabschaltung (CSB) oder deren Abdeckung tau-
schen
49

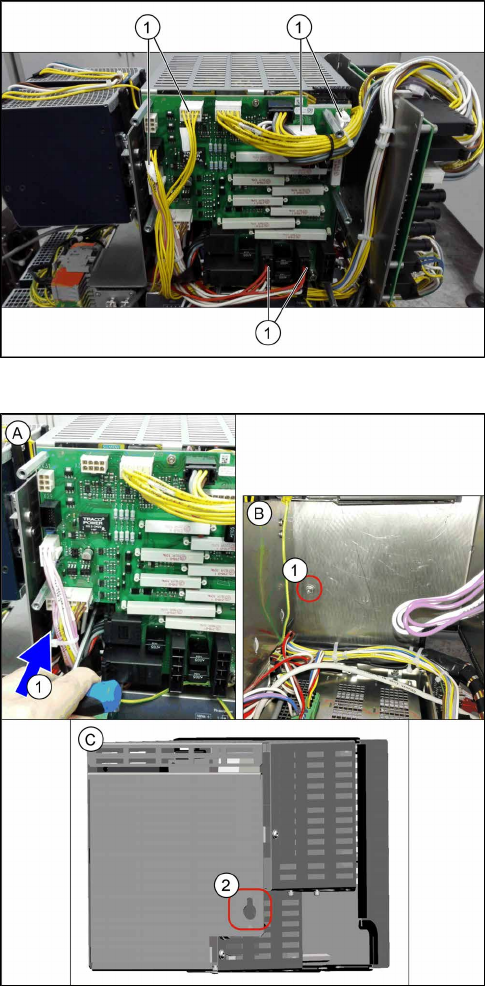

Abb.45: Elektrische Verbindungen vorne abstecken
► Stecken Sie die elektrischen Verbindungen (1)
ab. Markieren Sie sich ggf. deren Positionen um
diese später wieder eindeutig zuordnen zu kön-
nen.
Abb.46: CSB ausbauen
► (A) Lockern Sie die Schraube(1) an der Rücksei-
te der CSB.
Sie können die Schraube mittels einer Verlänge-
rung seitlich an der CSB vorbei erreichen.
Abbildung (B) zeigt die Stromversorgung ohne
die CSB, um die Schraube besser zeigen zu kön-
nen.
► (C) Hängen Sie die CSB aus (Schlüsselloch (2)
an der Rückseite der CSB).
Heben Sie die CSB soweit an dass Sie die Ste-
cker an der Unterseite erreichen können.
