7 Transport
7.2 Hubtisch
Serviceanleitung SIPLACE TX-Serie
06/2017
142
7.2 Hubtisch
7.2.1 Hubtischplatte tauschen [03114873‑xx]
Teile, Hilfsmittel und Werkzeug
●
Hubtischplatte M-C [03114873-xx]
Übersicht

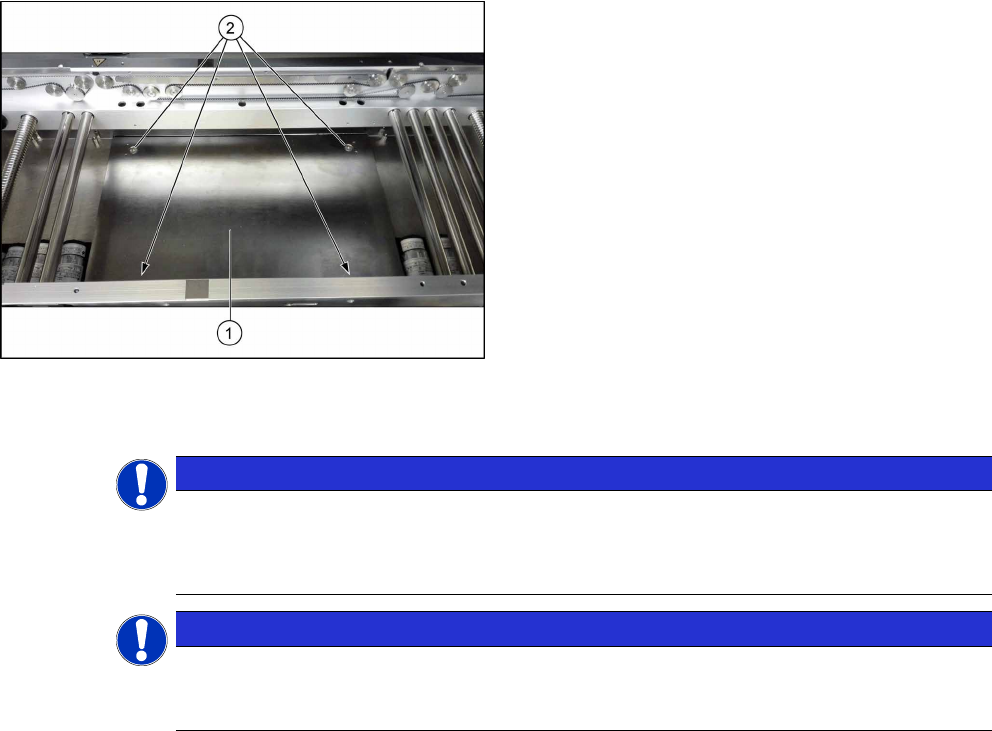

Abb.181: Hubtischplatte
1. Hubtischplatte
2. Befestigungsschrauben der Hubtischplatte
Ausbau
HINWEIS
Hubtisch bleibt in der oberen Position stehen?
Sollte der Hubtisch in der oberen Position stehen bleiben und nicht abgesenkt werden kön-
nen, so kann die Hubtischplatte nicht demontiert werden. Rufen Sie in diesem Fall den
SIPLACE-Service.
HINWEIS
Hubtischplatten-Führungen
► Achten Sie darauf die Hubtischplatten-Führungen nicht zu vertauschen. Ansonsten
müssen Sie die Parallelität der Hubtischplatten neu einstellen.
► Fahren Sie die Transportwange mit der Software oder manuell in eine geeignete
Arbeitsposition.
– Um die Transportwange manuell zu verstellen ziehen Sie am Zahnriemen der
Breitenverstellung.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Verschieben Sie alle Portale so weit wie möglich aus dem Transportbereich heraus auf eine
Seite der Maschine.
► Entfernen Sie die Befestigungsschrauben der Hubtischplatte und nehmen Sie die Hubtisch-
platte aus der Maschine. Die Hubtischplatte ist auf den Hubtischplatten-Führungen verstiftet,
kann aber leicht heruntergezogen werden.
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.2 Hubtisch
143

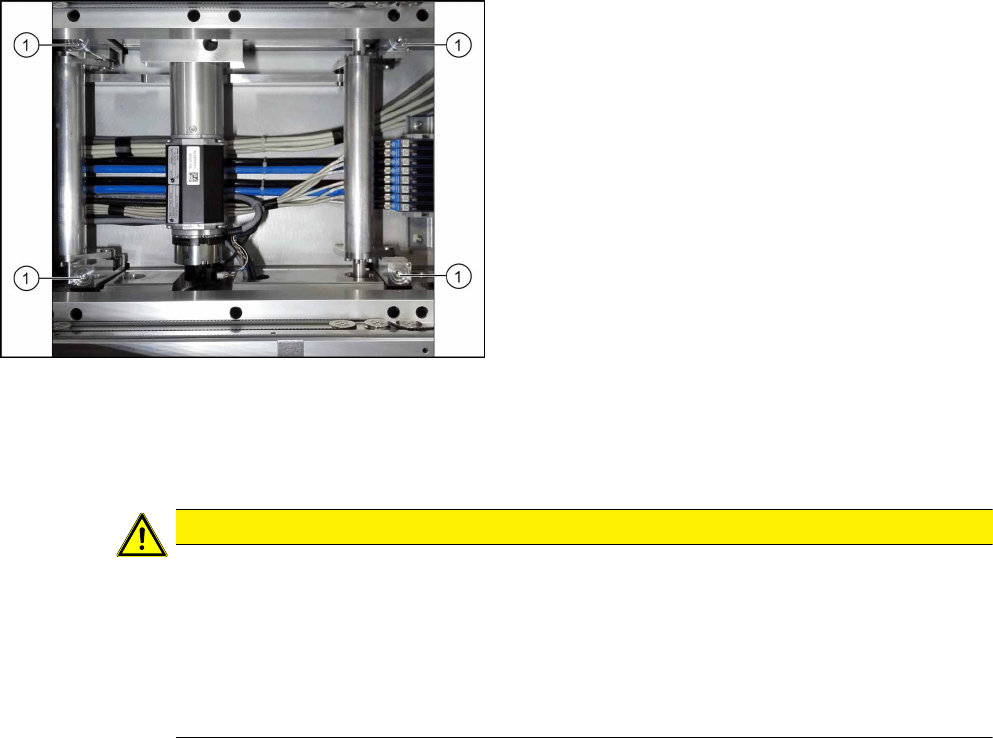

Abb.182: Hubtischplatten-Führungen
► Markieren Sie sich die Positionen der Hubtisch-
platten-Führungen(1) für den späteren Wieder-
einbau.
Diese sollten nicht vertauscht werden. Ansonsten
müssen Sie die Parallelität der Hubtischplatten
neu einstellen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Setzen Sie die Hubtischplatte auf die Führungsstifte. Achten Sie darauf dass die Be-
festigungsschrauben sauber in die vorgeschnittenen Gewinde gleiten.
► Überprüfen Sie die Parallelität der Hubtischplatte (siehe 7.2.4 "Parallelität und Höhe
der Hubtischplatte einstellen" [}149]).
► Überprüfen Sie die freie Beweglichkeit der Hubtischplatte (siehe 7.2.5 "Hubtischplatte
auf freie Beweglichkeit überprüfen" [}150]).
