6 Portale 6.3 Kabelschlepp und Leiterplatten Serviceanleitung SIPLACE TX-Serie 06/2017 110 6.3.6.2 Kabelschlepp der Y-Achse tauschen Teile, Hilfsmittel und Werkzeug Abb.130: Kabelschlepp ● Kabelschlepp Y TX Portal 1 [03…

Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.3 Kabelschlepp und Leiterplatten
109

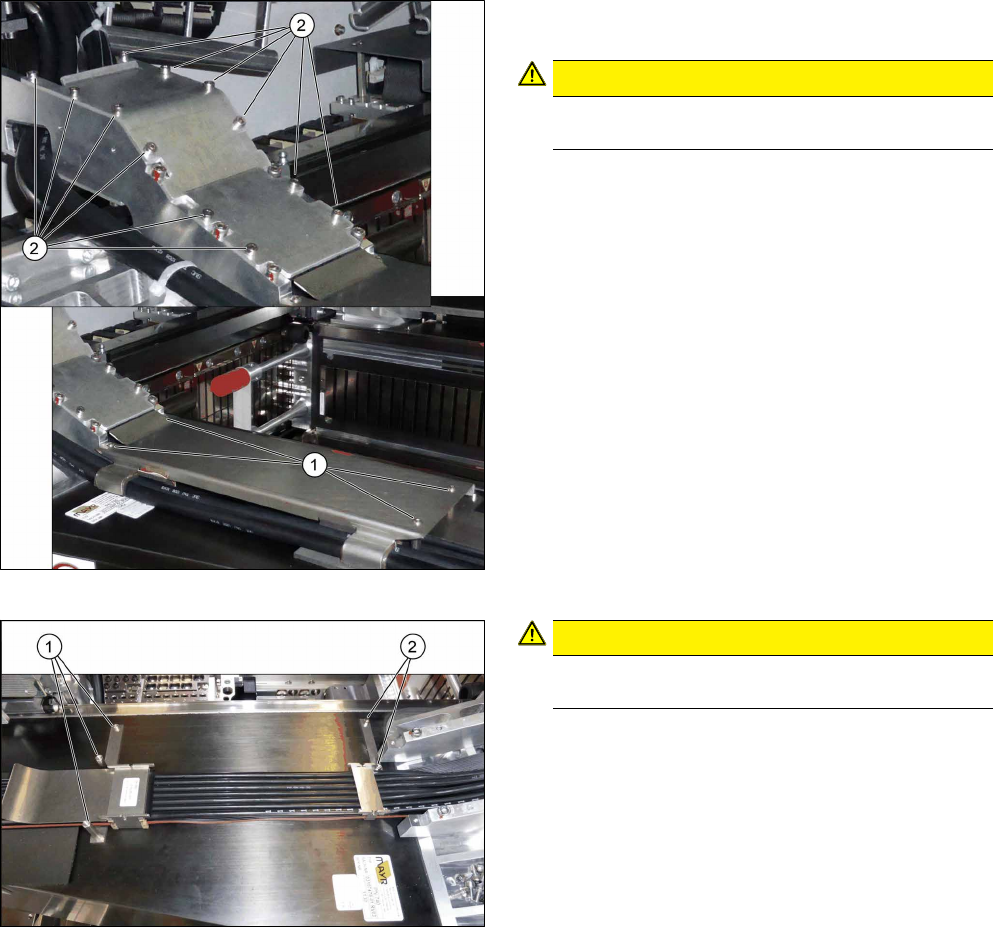

Abb.128: Abdeckungen
► Sichern Sie die Schrauben(2) der oberen Abde-
ckung mit Loctite241.
VORSICHT!
Die Schrauben(1) der unteren Abdeckung
nicht mit Loctite sichern.
.
Abb.129: Kabelschlepp am Portal
VORSICHT!
Schrauben(1) und(2) nicht mit Loctite si-
chern.
.

6 Portale
6.3 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE TX-Serie
06/2017
110
6.3.6.2 Kabelschlepp der Y-Achse tauschen
Teile, Hilfsmittel und Werkzeug
Abb.130: Kabelschlepp
●
Kabelschlepp Y TX Portal 1 [03112680‑xx]
●
Kabelschlepp Y TX Portal 2 [03112675‑xx]
●
Entriegelungswerkzeug für Schläuche [03047090-xx]
●
Rohr-/Schlauchschneider [00381443‑xx]
●
Ggf. Montageanleitung "Option Vakuumpumpe SIPLACE TX-Serie" [DE+EN:00198147‑xx]
●
Loctite 241 [02101037‑xx]
●
Edding Lackmarker weiß [00382740‑xx]
●
Es kann sinnvoll sein, eine zweite Person hinzuzuziehen.
Ausbau
HINWEIS
Vakuumpumpe
► Beachten Sie bei einer installierten Vakuumpumpe zusätzlich die Montageanleitung
"SIPLACE TX Vakuumpumpe" [00198147-xx].
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.131: Druckluftzufuhr sperren
VORSICHT!
Druckluftversorgung abschalten
Bei allen Arbeiten an der Pneumatik muss die
Druckluftversorgung abgeschaltet werden.
.
► Drehen Sie den Hebel (1) für die Druckluftzufuhr
nach unten, bis er in der Waagrechten steht.
► Drehen Sie die Schraube (2) am Eingangsfilter
auf um das System zu entlüften. Halten Sie dabei
ein Tuch darunter um ggf. austretendes Öl aufzu-
fangen.
► Alle Manometer müssen auf Null stehen.

Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.3 Kabelschlepp und Leiterplatten
111
Abb.132: Abdeckung
► Entfernen Sie die zwölf Schrauben(1) und neh-
men Sie die obere Abdeckung ab. Diese Schrau-
ben sind mit Loctite241 gesichert.
Abb.133: Verschlauchung
► Markieren Sie sich ggf. die Positionen der
Schläuche auf beiden Seiten der Kupplungen(1),
so dass Sie diese später wieder eindeutig zuord-
nen können.
HINWEIS!
Schlauch 1 ist normalerweise bereits markiert.
Achten Sie besonders auf die Schläuche 1
und2.
.
► Ziehen Sie die Schläuche von den Kupplungen
ab.
► Markieren Sie die Positionen der Stecker(2) auf
dem Portal-Interface(3), so dass Sie diese spä-
ter wieder eindeutig zuordnen können.
► Ziehen Sie die Stecker vom Portal-Interface ab
und fädeln Sie die Kabel aus.
Abb.134: Obere Abdeckung entfernen
► Entfernen Sie die vier Muttern(2) und die vier
Muttern(3) an Stellplatz1. Wiederholen Sie dies
an Stellplatz2.
Nehmen Sie für den nächsten Schritt eine zweite Per-
son zur Hilfe.
► Heben Sie die Abdeckung(1) ab.
