6 Portale 6.4 MHCU, Platinen und Kamera Serviceanleitung SIPLACE TX-Serie 06/2017 116 6.4.2 Kopfadapter für die MHCU tauschen Teile, Hilfsmittel und Werkzeug Folgende Ersatzteile können getauscht werden: ● MHCU komplett,…
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.4 MHCU, Platinen und Kamera
115
6.4 MHCU, Platinen und Kamera
6.4.1 Portale - MHCU, Platinen und Kamera - Überblick

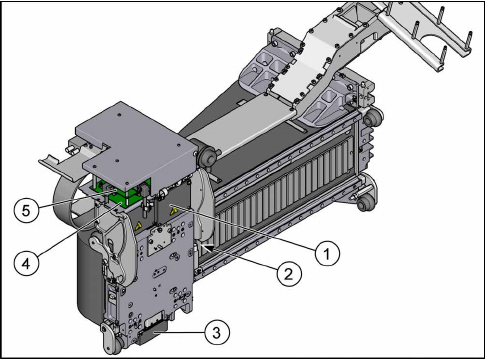

Abb.141: MHCU, Platinen und Kamera
1. Kopfadapter
6.4.2 "Kopfadapter für die MHCU tau-
schen" [}116]
2. Temperatursensor am Portal
6.4.6 "Temperatursensor am Portal tau-
schen" [}130]
3. LP-Kamera
LP-Kamera tauschen
4. Kopf-Interface
6.4.4 "Kopf-Interface tauschen" [}123]
5. Vision-Head-Interface (VHI)
6.4.3 "Vision-Head-Interface (VHI)) tauschen
[03115454‑xx]" [}119]
●
6.4.8 "Fehler "Portalcrash"" [}134]
●
6.4.9 "Anticrash-Funktion" [}134]
●
6.4.10 "Zählfehler" [}134]
●
6.4.11 "eSW Download (SW 70x)" [}135]
6 Portale
6.4 MHCU, Platinen und Kamera
Serviceanleitung SIPLACE TX-Serie
06/2017
116
6.4.2 Kopfadapter für die MHCU tauschen
Teile, Hilfsmittel und Werkzeug
Folgende Ersatzteile können getauscht werden:
●
MHCU komplett, kompatibel [03090990Sxx]
●
MHCU komplett [03109668‑xx]
●
PCB / X-Basisadapter C&P [03045647Sxx] ab FS08
●
Modul / X-Basisadapter TWIN [03062201Sxx]
Kopf Zwischenstecker Anzahl MHCUs, Basisadapter
CPP Modul X-Basisadapter C&P
[03071420-xx]
1x MHCU [03090990Sxx] ab FS04
1x PCB / X-Basisadapter C&P [03045647Sxx]
C&P20P Modul X-Basisadapter C&P20P
[03109399-xx]
1x MHCU [03090990Sxx] ab FS04
1x PCB / X-Basisadapter C&P [03045647Sxx]
Twin Kopfadapter Twin (M)HCU / SX4
[03082096-xx]
2x MHCU [03090990Sxx] ab FS04
1x Modul/ X-Basisadapter TWIN [03062201Sxx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Für eine bessere Zugänglichkeit kann es notwendig sein den Bestückkopf zu demontieren.
SIPLACE CPP/M-Kopf tauschen [}212]
SIPLACE TwinHead tauschen [}217]
SIPLACE C&P20 P/M2-Kopf tauschen [}208]

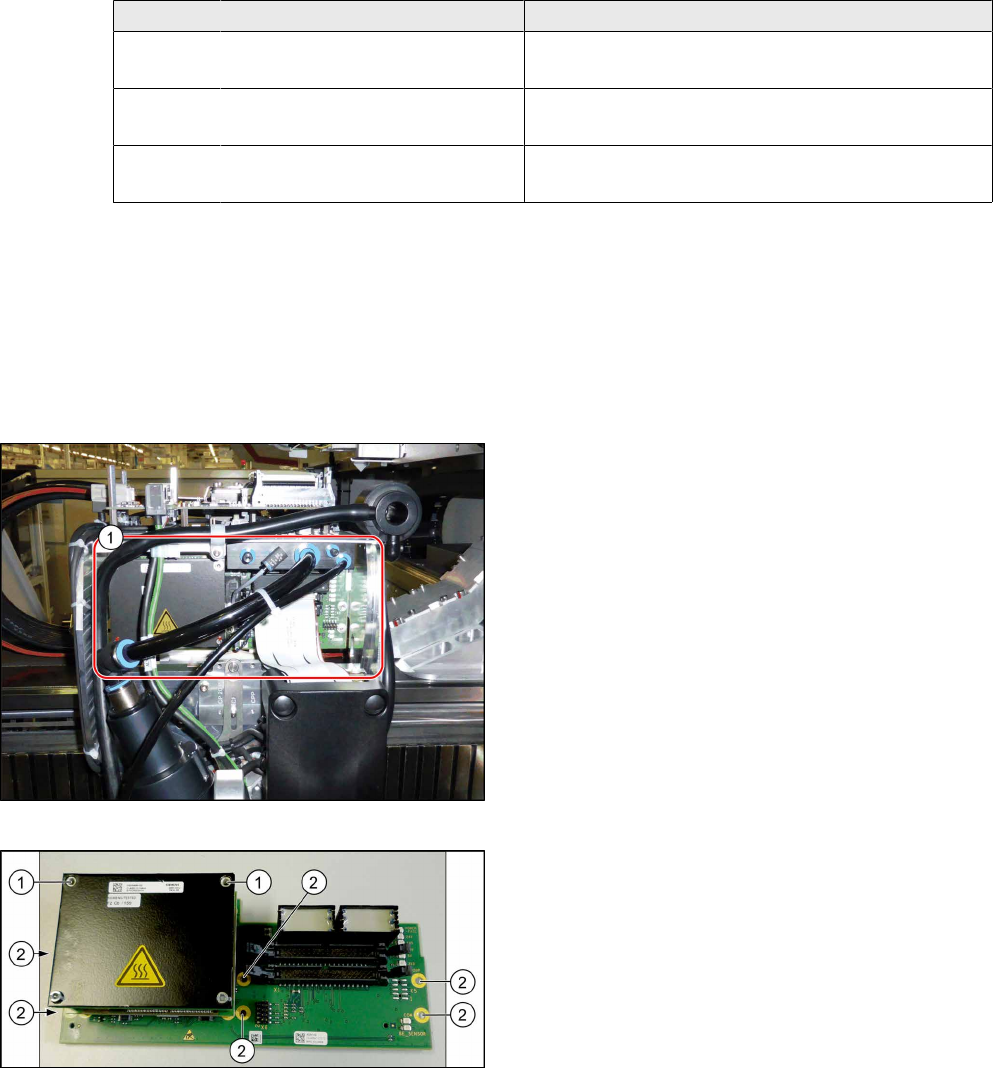

Abb.142: Kopfadapter MHCU (am Beispiel eines C&P20P)
► Stecken Sie alle elektrischen Verbindungen zum
Kopfadapter(1) ab. Markieren Sie sich ggf. die
Position, damit Sie diese später wieder eindeutig
zuordnen können.
Abb.143: Kopfadapter
► Entfernen Sie die Befestigungsschrauben(2) des
Kopfadapters.
► Zusätzlich ist der Kopfadapter mit den jeweils
oberen beiden Schrauben(1) der MHCUs befes-
tigt. Entfernen Sie diese beiden Schrauben eben-
falls.
► Ziehen Sie den Kopfadapter vorsichtig nach un-
ten ab.
Der Kopfadapter ist von unten über eine Steck-
verbindung mit dem Kopf-Interface verbunden.
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.4 MHCU, Platinen und Kamera
117
MHCU umbauen
Sollten Sie nur den Basisadapter ohne MHCU(s) bestellt haben, so müssen Sie die MHCU(s) um-
bauen. Gehen Sie dabei folgendermaßen vor:

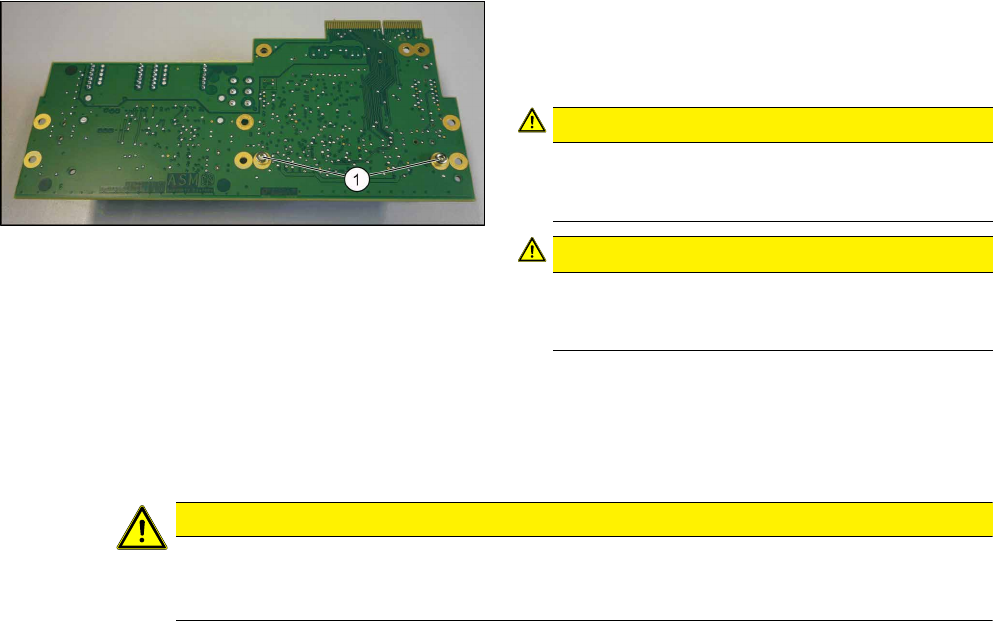

Abb.144: Rückseite Kopfadapter
► Entfernen Sie dazu die beiden Befestigungs-
schrauben(1) der MHCU auf der Platinen-Rück-
seite und ziehen Sie die MHCU vorsichtig vom
Basisadapter.
VORSICHT!
Beilagscheiben
Achten Sie darauf die Beilagscheiben nicht zu
verlieren.
.
VORSICHT!
Stiftleiste
Achten Sie darauf, die unter der MHCU liegende
Stiftleiste nicht beschädigen.
.
► Nur bei Twin-Kopf: Wiederholen Sie den Vorgang für die zweite MHCU.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweis
► Überprüfen Sie die Embedded Software und führen Sie ggf. einen Download durch
(siehe 6.4.11 "eSW Download (SW 70x)" [}135]).
Sehen Sie dazu auch...
2 SIPLACE CPP/M-Kopf tauschen [}212]
2 SIPLACE TwinHead tauschen [}217]
2 SIPLACE C&P20 P/M2-Kopf tauschen [}208]
