10 BE-Einzug 10.7 Bauteilablage tauschen [03117664-xx] Serviceanleitung SIPLACE TX-Serie 06/2017 256
Serviceanleitung SIPLACE TX-Serie
06/2017
10 BE-Einzug
10.7 Bauteilablage tauschen [03117664-xx]
255
10.7 Bauteilablage tauschen [03117664-xx]
Teile, Hilfsmittel und Werkzeug
●
Bauteilablage komplett [03117664-xx]
Übersicht

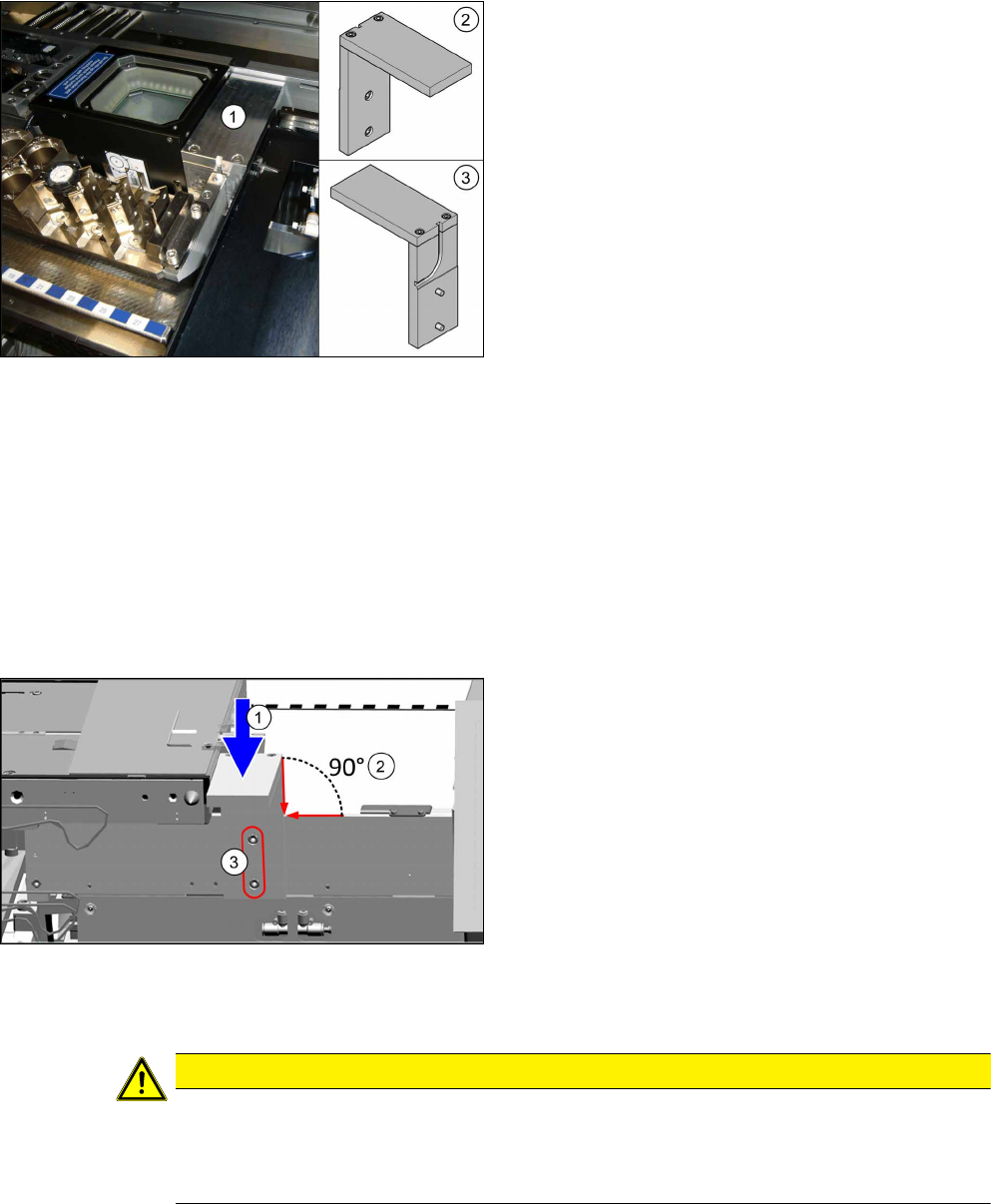

Abb.346: Bauteilablage am BE-Einzug (COTi)
Die Bauteilablage ist eine Option.
1. Bauteilablage eingebaut
2. Bauteilablage Vorderansicht
3. Bauteilablage Rückansicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► An Stellplätzen mit einem JTF: Für einen besseren Zugang können Sie die COTi-Zentral-
einheit ca. 50mm aus der Maschine heraus bewegen (siehe 10.3 "Zentraleinheit und Hebe-
mechanik des BE-Einzugs (COTi) tauschen" [}240]).
► Schrauben Sie die Bauteilablage von der Rückseite her ab.
Einbau
Abb.347: Bauteilablage einbauen
► Bauen Sie die neue Bauteilablage ein:
Drücken Sie sie nach unten(1), richten Sie sie in
einem 90°-Winkel zur COTi-Zentraleinheit aus(2)
und ziehen Sie die beiden Schrauben fest(3).
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei
außerdem folgende Hinweise:
VORSICHT
Einbauhinweise
► Bauen Sie die COTi-Zentraleinheit zusammen (siehe 10.3 "Zentraleinheit und Hebe-
mechanik des BE-Einzugs (COTi) tauschen" [}240]).
► Führen Sie die notwendigen Kalibierungen für den Stellplatz aus.
10 BE-Einzug
10.7 Bauteilablage tauschen [03117664-xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
256
Serviceanleitung SIPLACE TX-Serie
06/2017
11 Schneidgerät
10.7 Bauteilablage tauschen [03117664-xx]
257
11 Schneidgerät
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
WARNUNG
Bei Arbeiten im Bereich des Schneidgerätes besteht Verletzungsgefahr.
Wenn Sie Arbeiten im Bereich des Schneidgeräts durchführen, dann fahren Sie die
BE‑Wagen aus der Maschine und trennen Sie die Maschine von der Netz- und Druckluft-
versorgung.
► Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.
► Sichern Sie die Maschine gewissenhaft gegen unbefugtes Wiedereinschalten.
► Greifen Sie nicht in das Schneidgerät.
VORSICHT
Bei Arbeiten am Schneidgerät besteht Verletzungsgefahr.
Setzen Sie das ausgebaute Schneidgerät niemals auf Ihrem Körper (z.B. Knie, Ober-
schenkel) ab. Stellen Sie auch nicht Ihre Füße darunter.
► Tragen Sie feste Schutzhandschuhe.
► Nehmen Sie beim Aus- und Einbau das Schneidgerät nur links und rechts außen.
