3 SMPS 3.5 MGCUs Serviceanleitung SIPLACE TX-Serie 06/2017 42 3.5 MGCUs 3.5.1 Übersicht MGCUs SIPLACE TX1/TX2/TX2i Standard Abb.34: SIPLACE TX1/TX2/TX2i Standard
Serviceanleitung SIPLACE TX-Serie
06/2017
3 SMPS
3.4 Spannungsfreiheit prüfen
41

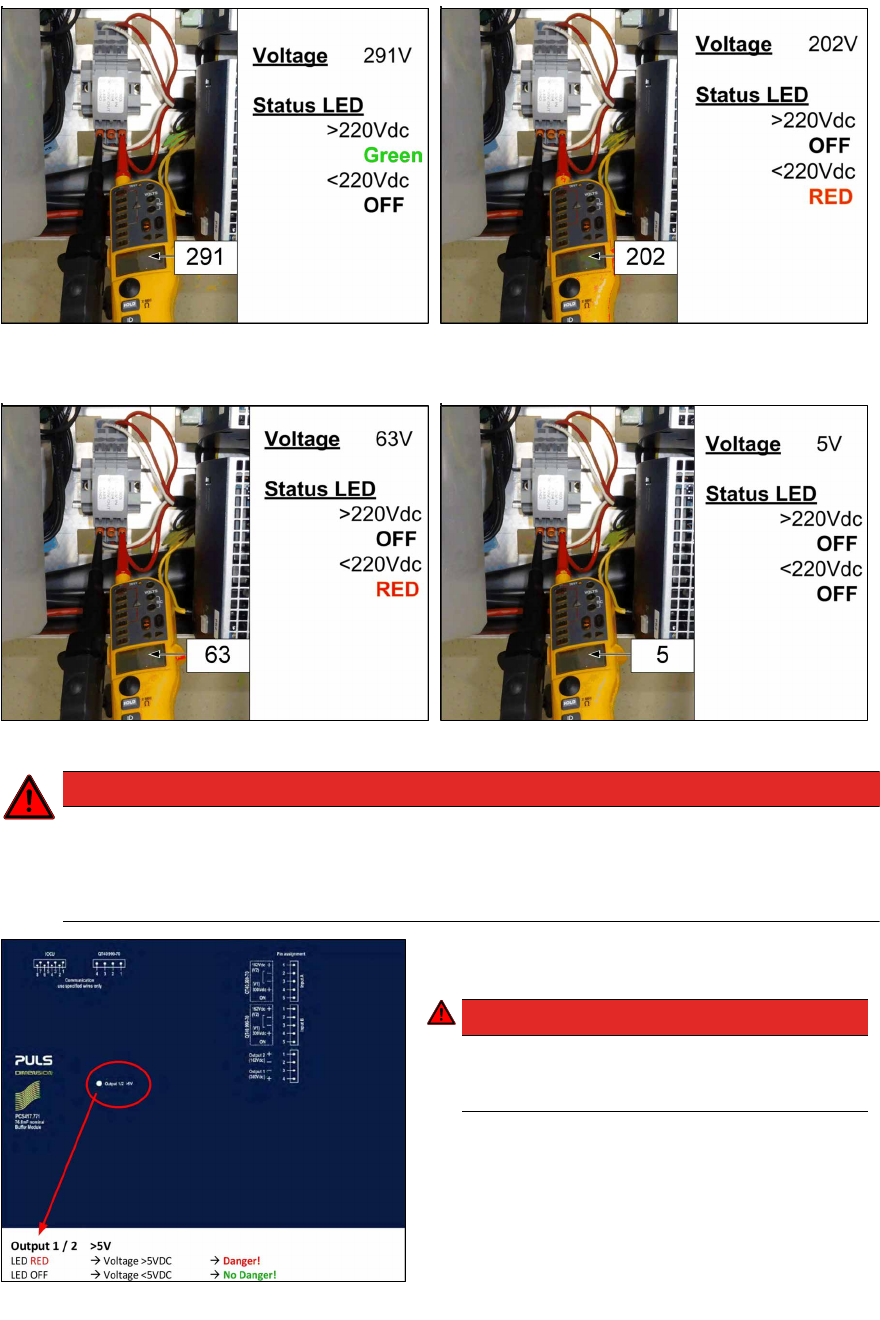

Überwachung der Spannungsfreiheit nach dem Ausschalten
Die Spannung an den Messpunkten X303 (IN PS1/PS2) und X304 (OUT CAP) baut sich langsam ab.
Nach dem Ausschalten sinkt die Spannung in ca. fünf Minuten von 300VDC auf unter 5VDC.
Abb.31: Spannung messen
Sobald die Spannung einen Wert von 220VDC unterschreitet, wechselt die LED-Anzeige am Netzteil!
Abb.32: Spannung messen
GEFAHR
Messwerte unter 5VDC
Messen Sie zwischen folgenden Punkten:
► X303 (IN) – X305 (GND) < 5VDC
► X304 (OUT) – X305 (GND) < 5VDC
Abb.33: LED an der Kondensatorbatterie(CAP)
► Prüfen Sie die LED an der Kondensatorbatte-
rie(CAP).
GEFAHR!
Erst wenn auch die LED der Kondensator-
batterie (CAP) erloschen ist, kann gefahrlos
an der Stromversorgung gearbeitet werden!
.
3 SMPS
3.5 MGCUs
Serviceanleitung SIPLACE TX-Serie
06/2017
42

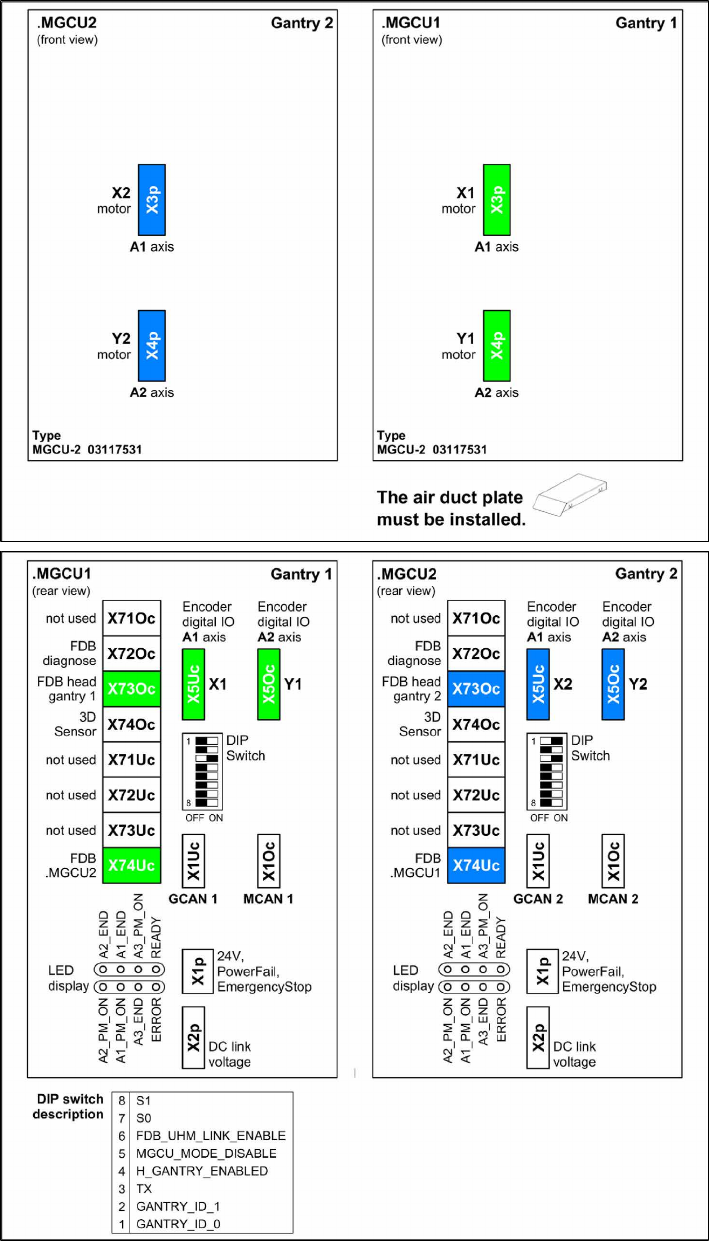

3.5 MGCUs
3.5.1 Übersicht MGCUs
SIPLACE TX1/TX2/TX2i Standard
Abb.34: SIPLACE TX1/TX2/TX2i Standard
Serviceanleitung SIPLACE TX-Serie
06/2017
3 SMPS
3.5 MGCUs
43

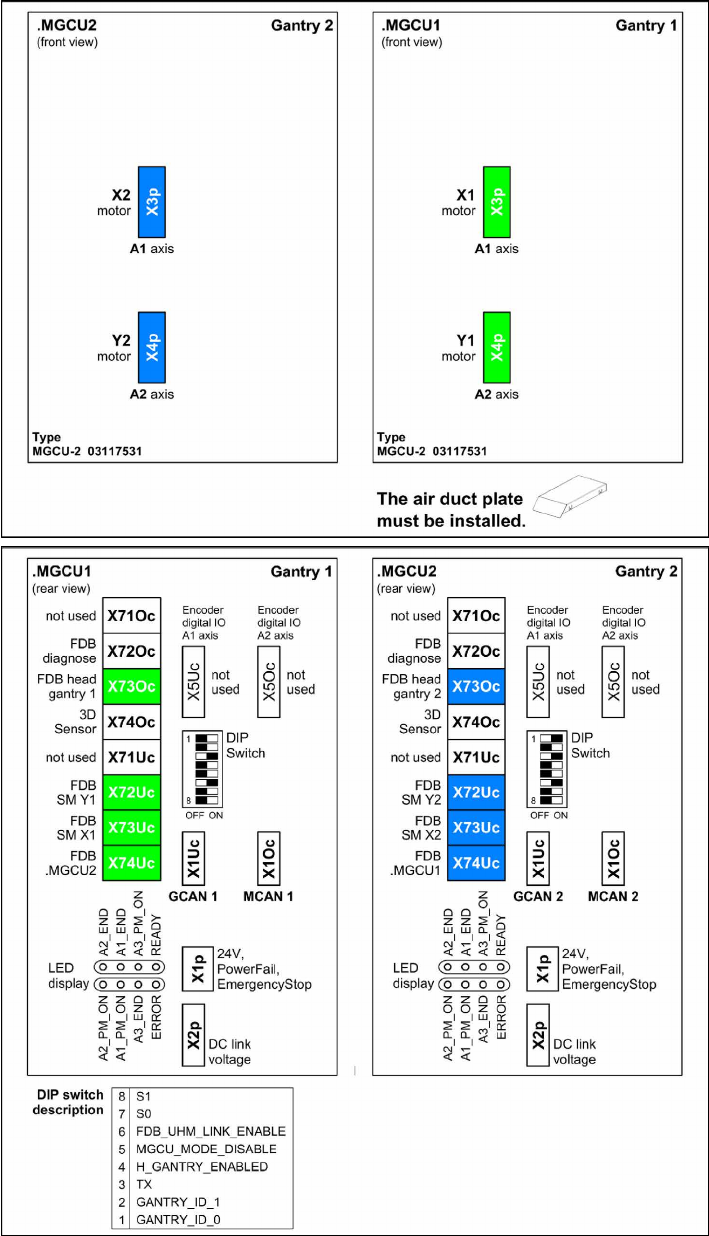

SIPLACE TX2/TX2i micron
Abb.35: SIPLACE TX2/TX2i micron
