7 Transport 7.6 Lichtwellenleiter und Lichtschranken Serviceanleitung SIPLACE TX-Serie 06/2017 170 7.6 Lichtwellenleiter und Lichtschranken 7.6.1 Laserlichtschranke Sender/Empfänger tauschen Teile, Hilfsmittel und Werkze…
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.5 Transportband, Bandantrieb und Sechskantwelle
169
VORSICHT
Bewegliche Umlenkrolle tauschen
Die beweglichen Umlenkrollen sind an der Innenseite der Transportwange mit einer T-Nut-
mutter befestigt [03113747‑xx].
Wenn Sie eine bewegliche Umlenkrolle tauschen gehen Sie wie folgt vor:
ü Bevor Sie eine bewegliche Umlenkrolle ausbauen, müssen Sie zuerst die T-Nutmutter
fixieren.
► (1) Beim Ausbau einer beweglichen Umlenkrolle in der Mitte der Transportwange,
können Sie die T-Nutmutter durch eine Bohrung auf der anderen Seite der Transport-
wange erreichen. Fixieren Sie die T-Nutmutter mit Ihrem Finger oder einem geeigne-
ten Werkzeug.
► (2) Beim Ausbau einer beweglichen Umlenkrolle am Anfang oder Ende der Transport-
wange, fixieren Sie die T-Nutmutter mit Ihrem Finger (die Transportwangen sind an
der Seite offen).
ð Die T-Nutmutter darf nicht in die Transportwange fallen. Ein nachträgliches Einset-
zen und Anschrauben ist ansonsten auf Grund der beengten Platzverhältnisse
sehr aufwendig, wenn nicht gar unmöglich!
► Lockern Sie die bewegliche Umlenkrolle.
VORSICHT
Lockern Sie die bewegliche Umlenkrolle nur so weit wie nötig!
► Bauen Sie die bewegliche Umlenkrolle nicht aus (es sein denn, Sie wollen dies aus-
drücklich tun). Andernfalls fällt die T-Nutmutter an der Innenseite in die Transportwan-
ge.
► Bauen Sie die zu tauschende Umlenkrolle aus.
VORSICHT
Distanzhalter
An einigen Umlenkrollen sind mit der Befestigungsschraube zusätzlich Abstandshalter be-
festigt.
► Achten Sie darauf diese nicht zu verlieren.
► Fädeln Sie die Umlenkrolle aus dem Transportzahnriemen aus und nehmen Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Achten Sie auf die passende Befestigungsschraube.
Ziehen Sie die Befestigungsschraube mit 0,58 Nm fest. Ziehen Sie die Schrauben
keinesfalls zu fest an. Ansonsten können irreparable Schäden am Transport
entstehen!
► Verwenden Sie vorhandene Abstandshalter.
► Knicken oder beschädigen Sie den Zahnriemen nicht.
► Der Zahnriemen muss genau in der Führung auf der Motorwelle bzw. im Bandantrieb
liegen.
► Entfernen Sie ggf. das Klebeband.
► Stellen Sie beim Festziehen der Umlenkrolle die Spannung des Zahnriemens korrekt
ein (siehe 7.5.2.1 "Spannung am Zahnriemen Transportband einstellen" [}165]).
7 Transport
7.6 Lichtwellenleiter und Lichtschranken
Serviceanleitung SIPLACE TX-Serie
06/2017
170
7.6 Lichtwellenleiter und Lichtschranken
7.6.1 Laserlichtschranke Sender/Empfänger tauschen
Teile, Hilfsmittel und Werkzeug
●
Laserlichtschranke Sender [03098280‑xx]
●
Laserlichtschranke Empfänger [03098281‑xx]
●
Ggf. Taschenlampe
●
Ggf. Magnetheber
●
Ggf. Pinzette
Übersicht

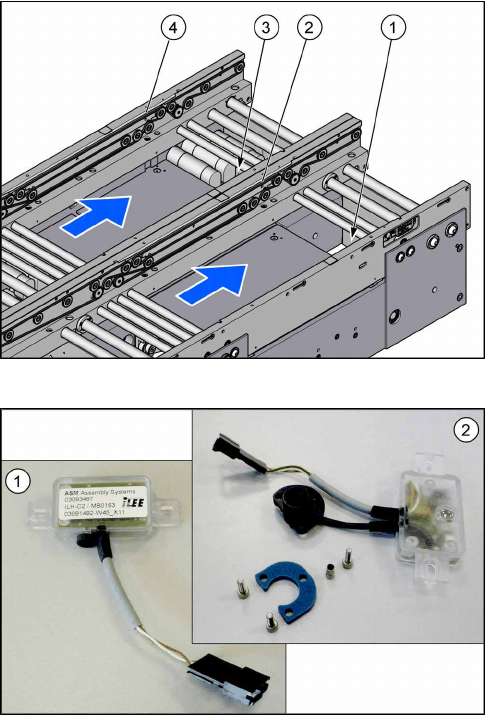

Abb.221: Sender und Empfänger
1. Sender BB (Spur 1)
2. Empfänger BB (Spur 1)
3. Sender BB (Spur 2)
4. Empfänger BB (Spur 2)
Abb.222: Sender und Empfänger
1. Empfänger
2. Sender (inkl. Montagematerial)
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.6 Lichtwellenleiter und Lichtschranken
171
Ausbau
► Fahren Sie die Transportwange mit der Software oder manuell in eine geeignete
Arbeitsposition.
– Um die Transportwange manuell zu verstellen ziehen Sie am Zahnriemen der
Breitenverstellung.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Verschieben Sie alle Portale so weit wie möglich aus dem Transportbereich heraus auf eine
Seite der Maschine.

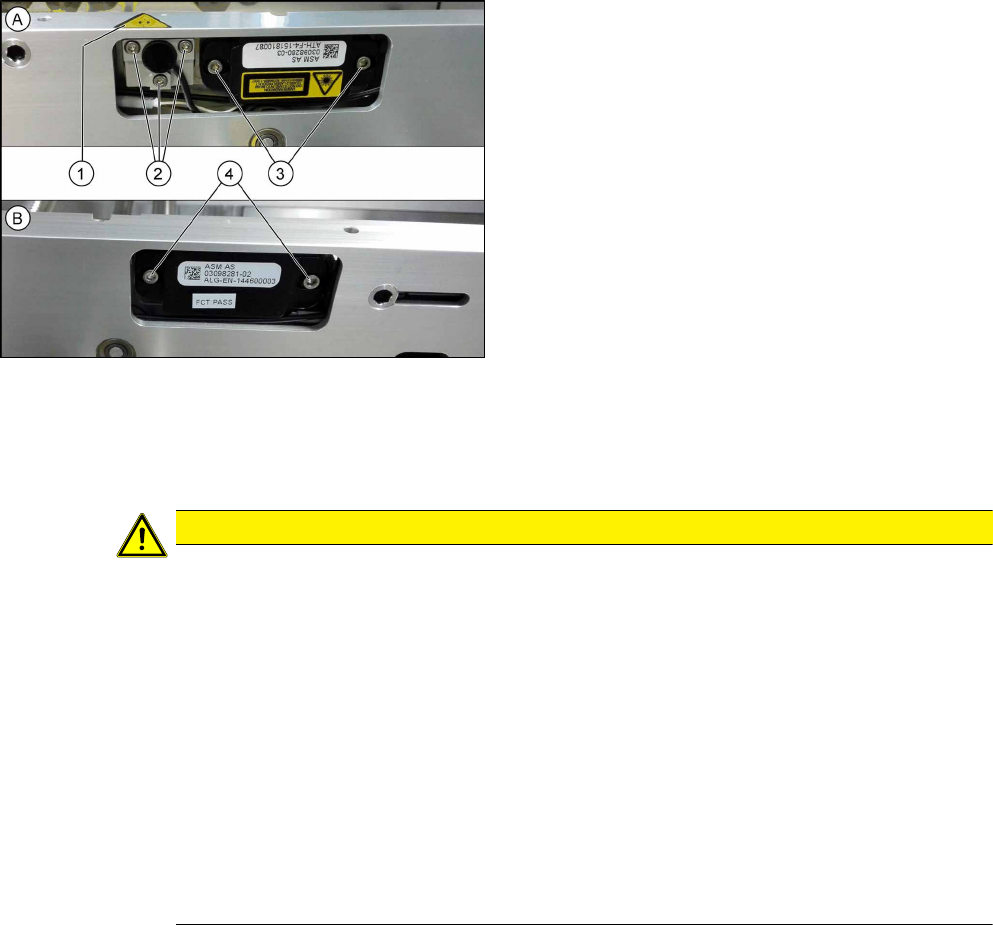

Abb.223: Sender und Empfänger ausbauen
Die Sender befinden sich grundsätzlich bei den Laser-
warnaufklebern(1). Die Empfänger jeweils an den ge-
genüberliegenden Wangen.
► (A) Sender:
Entfernen Sie die fünf Befestigungsschrauben(2)
und(3). Achten Sie dabei darauf, dass keine Tei-
le in die Transportwange fallen.
► (B) Empfänger:
Entfernen Sie die beiden Befestigungsschrau-
ben(4). Achten Sie dabei darauf, dass keine Tei-
le in die Transportwange fallen.
► Stecken Sie die elektrische Verbindung ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Stecken Sie den Sender/Empfänger vor dem Einbau wieder an.
► Achten Sie darauf, dass alle anderen in der Transportwange verlegten Kabel unter
dem Sender/Empfänger verlaufen. Insbesondere bei den Sendern sind die Platzver-
hältnisse beengt.
► Verwenden Sie für die untere Schraube die Hülse. Mit dieser Schraube wird der Sen-
sor befestigt.
Die beiden oberen Schrauben dienen zur Justage des Laserstrahls.
► Die Sender werden mit der unteren Schraube handfest fixiert und mit den oberen bei-
den Schrauben eingestellt.
► Prüfen Sie die Einstellung der Sender/Empfänger und korrigieren Sie diese ggf. (siehe
7.6.5.1 "Lichtwellenleiter-Sensor einstellen" [}182]).
► Teachen Sie die LP-Sensoren über die Stationssoftware (siehe 7.10 "LP-Sensoren te-
achen (SW70x)" [}198]).
