Serviceanleitung SIPLACE TX-Serie 06/2017 5 Pneumatik 5.5 Proportionalregler tauschen (Stellplatz 2) [03065425-xx] 81 5.5 Proportionalregler tauschen (Stellplatz 2) [03065425-xx] Teile, Hilfsmittel und Werkzeug Abb.86: …

5 Pneumatik

5.4 Druckregler tauschen [03065185-xx]

Serviceanleitung SIPLACE TX-Serie

06/2017

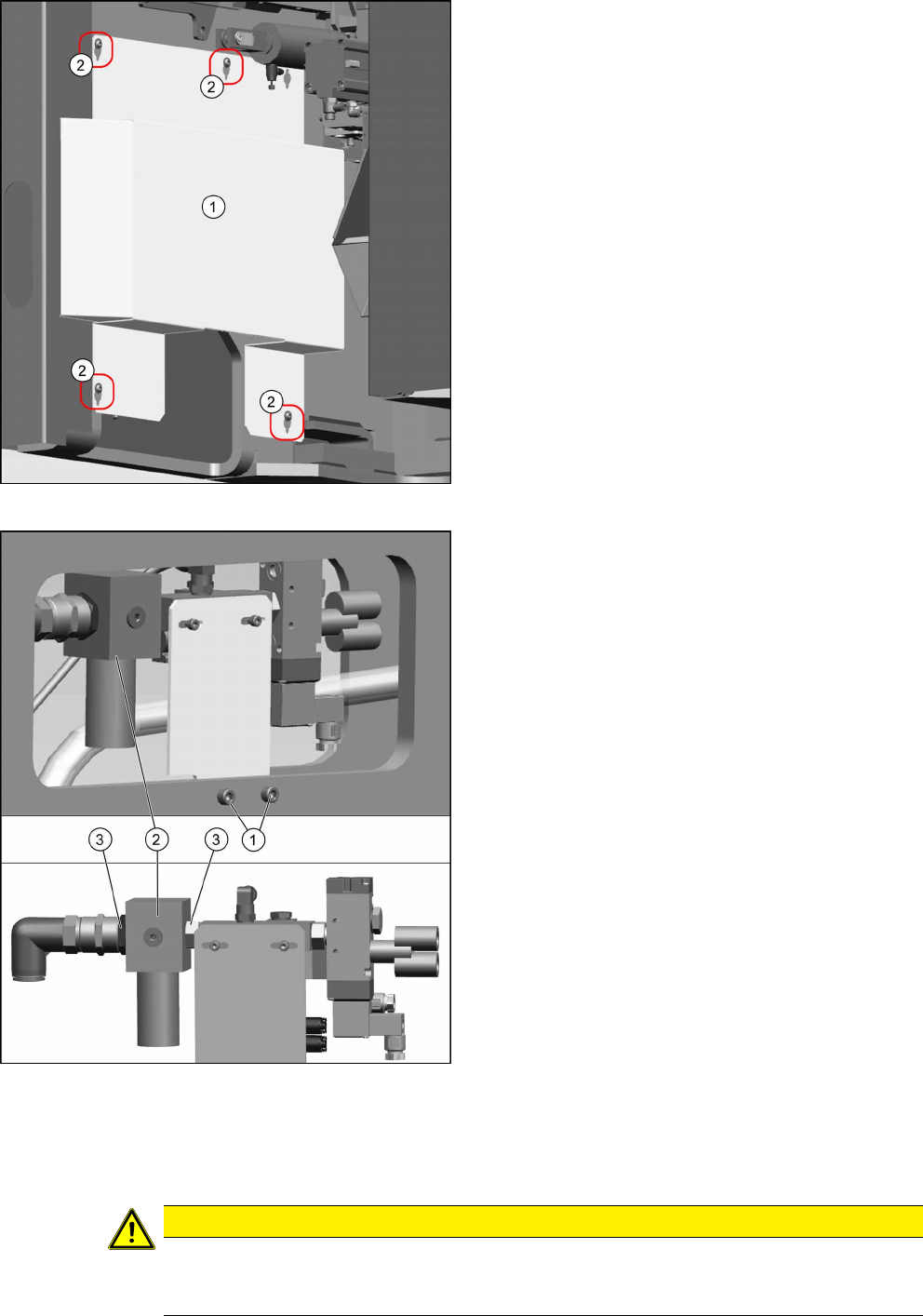

Abb.84: Untere Seitenverkleidung

► Lockern Sie an Stellplatz 2 beiden Befestigungs-

schrauben(2) der Seitenverkleidung(1) und bau-

en Sie die Seitenverkleidung aus.

Abb.85: Druckregler ausbauen

► Entfernen Sie die beiden Befestigungsschrau-

ben(1) am Halter.

► Stecken Sie alle Verbindungen ab und nehmen

Sie den Halter heraus mit allen verbundenen Tei-

len.

► Entfernen Sie die an der linken und rechten Seite

des Druckreglers(2) angeschraubten Klem-

men(3).

► Nehmen Sie den Druckregler vorsichtig ab.

Einbau

► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-

gende Hinweise:

VORSICHT

Einbauhinweis

► Dichten Sie das Druckluftsystem mit Dichtmasse ab. Beachten Sie dazu auch die Hin-

weise im Abschnitt 5.2 "Abdichten von Pneumatik-Schraubverbindungen" [}78].

Serviceanleitung SIPLACE TX-Serie

06/2017

5 Pneumatik

5.5 Proportionalregler tauschen (Stellplatz 2) [03065425-xx]

Teile, Hilfsmittel und Werkzeug

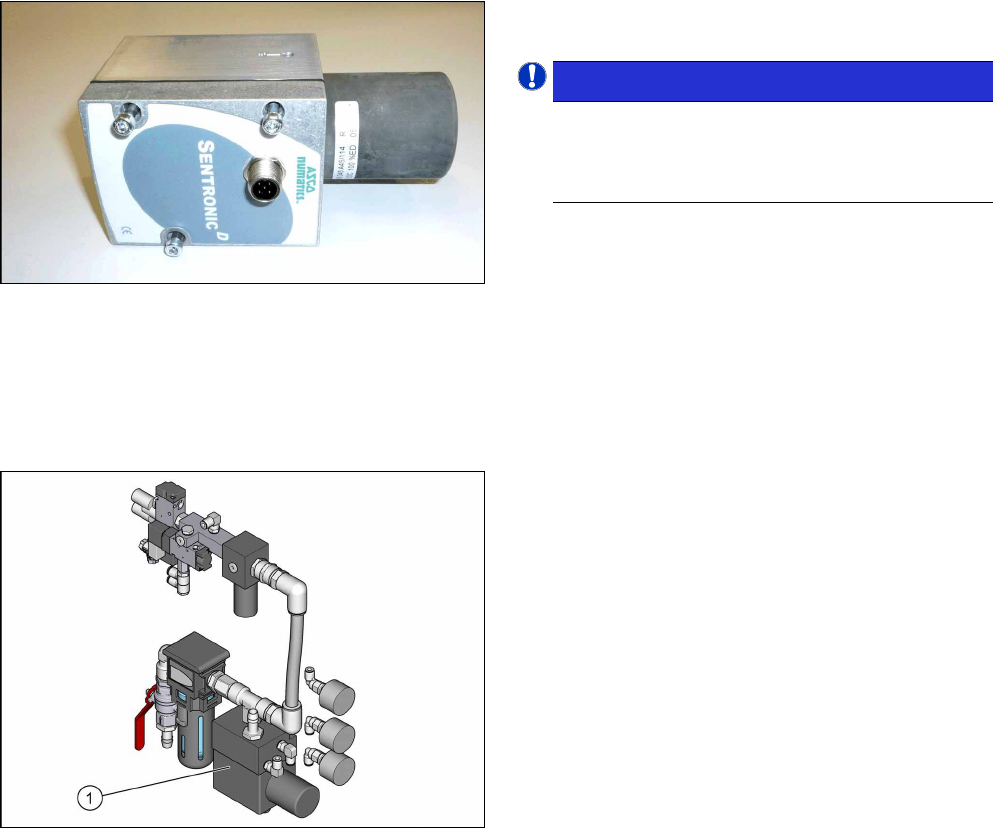

Abb.86: Proportionalregler

●

Proportionalregler Sentronic-D DN8 SUBB1/4

10bar [03065425‑xx] (Druckregelventil)

 HINWEIS!

Proportionalregler ist vorprogrammiert

Der Proportionalregler wird mit den aktuellen Pa-

rametern vorprogrammiert geliefert. Eine nach-

trägliche Programmierung ist nicht möglich.

●

Dichtung Adapterplatte Proportionalventil [03083211‑xx]

●

Dichtplatte für Proportionalventil (mit O-Ringen) [03113039‑xx]

●

3x Innensechskant-Zylinderschrauben ISO4762-M4x70-A2-70 [03082432‑xx]

Übersicht

Abb.87: Proportionalregler

1. Proportionalregler

5 Pneumatik

5.5 Proportionalregler tauschen (Stellplatz 2) [03065425-xx]

Serviceanleitung SIPLACE TX-Serie

06/2017

Ausbau

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was

vor Beginn der Arbeiten zu tun ist..." [}16].

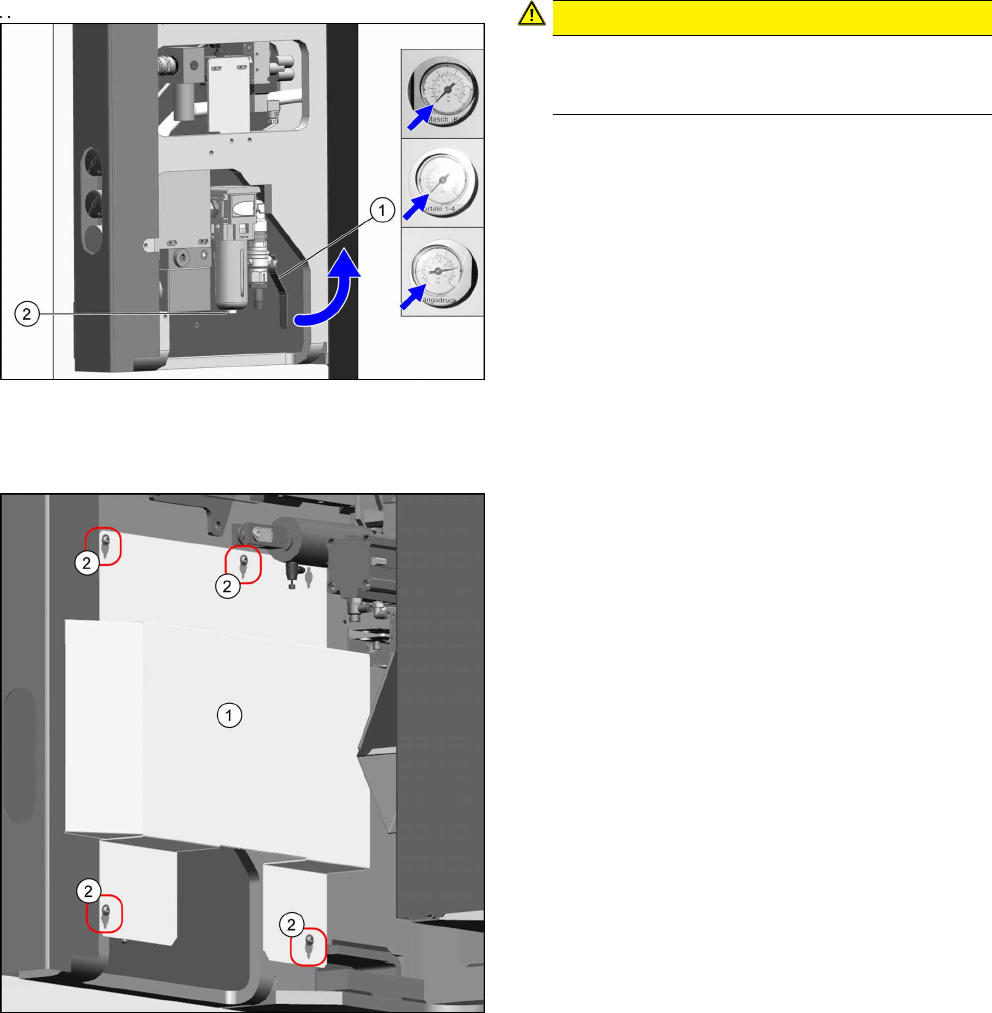

Abb.88: Druckluftzufuhr sperren

 VORSICHT!

Druckluftversorgung abschalten

Bei allen Arbeiten an der Pneumatik muss die

Druckluftversorgung abgeschaltet werden.

► Drehen Sie den Hebel (1) für die Druckluftzufuhr

nach unten, bis er in der Waagrechten steht.

► Drehen Sie die Schraube (2) am Eingangsfilter

auf um das System zu entlüften. Halten Sie dabei

ein Tuch darunter um ggf. austretendes Öl aufzu-

fangen.

► Alle Manometer müssen auf Null stehen.

► Trennen Sie die Maschine von der Druckluftver-

sorgung.

Abb.89: Untere Seitenverkleidung

► Lockern Sie an Stellplatz 2 beiden Befestigungs-

schrauben(2) der Seitenverkleidung(1) und bau-

en Sie die Seitenverkleidung aus.
