12 BE-Wagen SIPLACE TX-Serie 12.7 Fördererzentrierung tauschen [03028910‑xx] Serviceanleitung SIPLACE TX-Serie 06/2017 294
Serviceanleitung SIPLACE TX-Serie
06/2017
12 BE-Wagen SIPLACE TX-Serie
12.7 Fördererzentrierung tauschen [03028910‑xx]
293
12.7 Fördererzentrierung tauschen [03028910‑xx]
Teile Hilfsmittel, Werkzeug
●
Fördererzentrierung X-Serie [03028910‑xx]
Übersicht

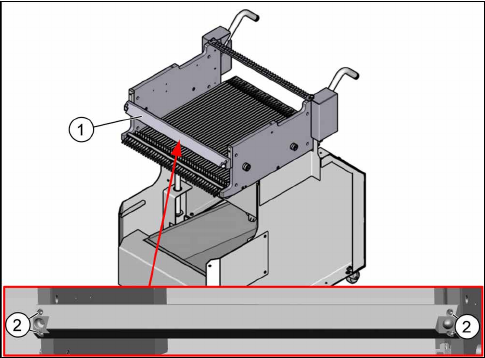

Abb.409: Fördererzentrierung am BE-Wagen
1. Fördererzentrierung
2. Vier Befestigungsschrauben an der Förderer-
zentrierung
Ausbau
► Entfernen Sie die vier Befestigungsschrauben an der Fördererzentrierung.
► Entfernen Sie die Fördererzentrierung.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
12 BE-Wagen SIPLACE TX-Serie
12.7 Fördererzentrierung tauschen [03028910‑xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
294
Serviceanleitung SIPLACE TX-Serie
06/2017
13 Docking-Station für BE-Wagen
13.1 Docking-Station für BE-Wagen - Übersicht
295
13 Docking-Station für BE-Wagen
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
HINWEIS
Nachrüstsatz für TX-Serie
Die Docking-Station der X-Serie kann für die Verwendung von BE-Wagen der TX-Serie
nachgerüstet werden.
► Lesen Sie die technische Information "Umrüstsatz Docking Station für TX BE-Wagen"
für weitere Informationen [DE:TI2017‑01D02] [EN:TI2017‑01E02].
13.1 Docking-Station für BE-Wagen - Übersicht
3
4
1
7
6
5
4
2
Abb.410: Docking-Station - Übersicht 1
1. Docking-Station – komplett [00116933‑xx]
2. Drucktaster für Entriegelung [00334095-xx]
13.10 "Drucktaster für Entriegelung tauschen
[00334095-xx]" [}304]
3. Netzteil und Druckregelventil für Verriegelungszy-
linder (hinter der Abdeckung)
13.2 "Netzteil tauschen [03121806‑xx]" [}296]
4. Waagrechtspanner [03025104-xx]
13.5 "Waagrechtspanner tauschen
[03025104‑xx]" [}299]
5. Förderer-Entriegelung 40-fach [03011582‑xx]
13.7 "40-fach Förderer-Entriegelung tauschen
[03011582‑xx]" [}301]
6. Feeder Control Unit (FCU)
13.8 "Feeder-Control-Unit (FCU) tauschen
[03059623Sxx]" [}302]
7. Kurzhubzylinder der Sperreinheit [03034831‑xx]
13.4 "Kurzhubzylinder der Sperreinheit tauschen
[03034831‑xx]" [}298]
1
4
3
2
Abb.411: Docking-Station - Übersicht 2
1. Steuerventil [03003489-xx]
13.11 "Steuerventil tauschen
[03003489‑xx]" [}305]
2. Ein/Aus Schalter
3. Feinsicherung [03033387‑xx]
13.3 "Feinsicherung tauschen
[03033387‑xx]" [}297]
4. Druckregelventil für Bulkcase-Feeder und Haupt-
anschluss (5,5bar)
●
13.6 "Positions-Endschalter der BE-Wagenverrie-
gelung tauschen [03033395‑xx]" [}300]
●
13.9 "Kopplung - Erdung und Druckluft für Bulk-
Case tauschen" [}303]
