Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.2 X- und Y-Achse
89
6.2.3 Inkrementalgeber Y-Achse/Montagewinkel tauschen [03094996-xx]
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie den passenden Inkrementalgeber:
SIPLACE TX1/TX2/TX2i SIPLACE TX2 micron / TX2i micron
Lesekopf MS22.84, Y-Achse [03094996‑xx] Lesekopf [03146506‑xx]
●
Falls erforderlich: Wählen Sie den passenden Halter für den Inkrementalgeber:
SIPLACE TX1/TX2/TX2i SIPLACE TX2 micron / TX2i micron
Halteplatte für Sensor Y-Achse [03086842‑xx] Portal 1: Lesekopfhalter 1 Y-Achse für MS30
20um Robax fix [03131408‑xx]
Portal 2: Lesekopfhalter 2 Y-Achse für MS30
20um Robax fix [03130523‑xx]
●
Prüfgerät PG1-I (MS22/MS30) komplett [03102699‑xx]
●
Loctite 241 [02101037‑xx]
●
Ethylalkohol
Alternativ kann auch Isopropylalkohol (Isopropanol – IPA) verwendet werden.
●
Fühlerlehre 0,75mm Kunststoff [03090774-xx]
Übersicht
Abb.98: Inkrementalgeber
1. Inkrementalgeber (auf dem Halter montiert)
2. Halter
3. Zwei Befestigungsschrauben für Inkrementalge-
ber
4. Vier Befestigungsschrauben für Halter
Abb.99: Elektrischer Anschluss
1. Elektrischer Anschluss für Inkrementalgeber
2. Kabelschlepp-Halter am Portal
6 Portale
6.2 X- und Y-Achse
Serviceanleitung SIPLACE TX-Serie
06/2017
90
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Stecken Sie die Steckverbindung des Inkrementalgebers vom Portal-Interface ab. Notieren
Sie sich ggf. die Position, so dass Sie diese später wieder eindeutig zuordnen können.
► Fädeln Sie das Anschlusskabel bis zum Inkrementalgeber aus.
► Entfernen Sie die vier Befestigungsschrauben des Inkrementalgeber-Halters und nehmen Sie
diesen zusammen mit dem Inkrementalgeber vorsichtig ab.
► Wenn erforderlich: Entfernen Sie die beiden Befestigungsschrauben am Inkrementalgeber
und nehmen Sie den Inkrementalgeber vorsichtig ab.
Einbau
► Reinigen Sie die Lesefläche des Inkrementalgebers mit einem fusselfreien Tuch oder mit ei-
nem mit Ethylalkohol getränkten Q-Tip.
► Montieren Sie den Inkrementalgeber auf dem Halter mit zwei Befestigungsschrauben.
► Montieren Sie den Halter mit vier Befestigungsschrauben am Portal. Sichern Sie die Schrau-
ben mit Loctite 241. Legen Sie eine 0,75mm dicke Fühlerlehre zwischen Inkrementalgeber
und Maßstab, um den korrekten Abstand zu gewährleisten.
► Stellen Sie die elektrische Verbindung her.
VORSICHT
Kabelführung überprüfen!
► Achten Sie darauf, dass die Kabel beim Verfahren der Achsen nicht beschädigt wer-
den können.
► Befestigen Sie die Kabel mit Kabelbindern.
► Prüfen Sie die Spursignale mit dem Prüfgerät (siehe 6.2.5 "Spursignale und Nullim-
puls" [}91]).
6.2.4 Mechanische Einstellung der Inkrementalgeber
Die Inkrementalgeber (Leseeinheiten) an den X- und Y-Achsen werden exakt auf die Position des
Inkrementalmaßstabs eingestellt. Dazu dienen die beiden Begrenzungsmarken am Inkremental-
geber, welche die oben/unten Position des Maßstabs bilden sollen. Außerdem werden sie
mechanisch auf einen Abstand von 0,75mm (schwarz-weißer Maßstab) zum Inkrementalmaßstab
eingestellt.
HINWEIS
Kunststoffplättchen
Verwenden Sie für die Einstellung ein oder mehrere Kunststoffplättchen, die zusammen ei-
ner Dicke von 0,75mm entsprechen.
► Fühlerlehre 0,75mm Kunststoff [03090774-xx] (weiß)
Nach der Einstellung der Inkrementalgeber müssen der Nullimpuls und die Spursignale überprüft
werden.
Üblicherweise ergeben sich korrekte Zähl- und Nullimpulssignale durch die korrekte Montage. Zur
Fehleranalyse und -behebung ist es nötig, diese Signale nachzumessen.
Beachten Sie hierzu auch den Abschnitt 6.2.5 "Spursignale und Nullimpuls" [}91].
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.2 X- und Y-Achse
91
6.2.5 Spursignale und Nullimpuls
Kontrolle
Zur Überprüfung des Nullimpulses gehen Sie wie folgt vor:
► Schalten Sie die Maschine aus.
► Ziehen Sie den Stecker des Inkrementalgebers vom Kopf-Interface bzw. dem Portal-Interface
ab und verbinden Sie diesen mit dem Prüfgerät. (Siehe 6.2.5.1 "Prüfgerät PG1-I (MS22/MS30)
[03102699-xx] – Bedienung" [}91])
► Bewegen Sie den Kopf bzw. das Portal manuell hin und her. Mit der Bewegung kann der kor-
rekte Verlauf des Spursignals am Prüfgerät abgelesen werden.
► Befindet sich das Spursignal nicht innerhalb der Toleranzen, so muss der Inkrementalgeber
neu eingestellt werden. Der Inkrementalgeber ist dann entweder zu nah, zu weit weg, schräg
und/oder versetzt angebracht worden.
6.2.5.1 Prüfgerät PG1-I (MS22/MS30) [03102699-xx] – Bedienung

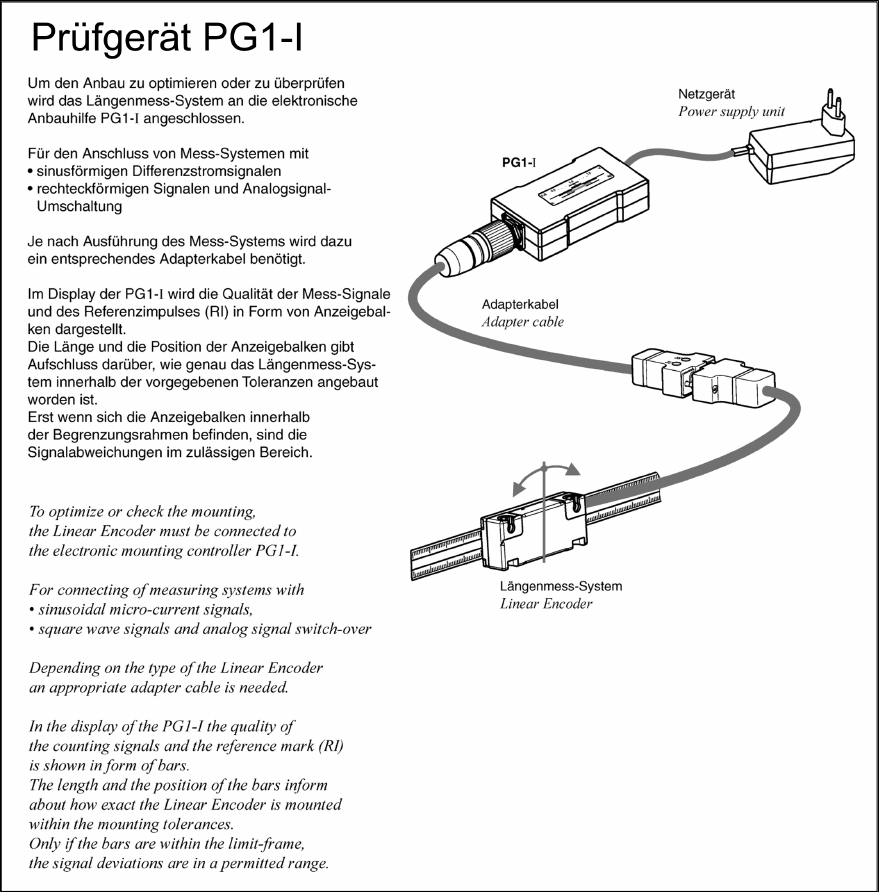

Abb.100: Bedienung Prüfgerät PG1-I - 1
