Serviceanleitung SIPLACE TX-Serie 06/2017 3 SMPS 3.4 Spannungsfreiheit prüfen 39 Ablauf: Feststellung der Spannungsfreiheit Achten Sie auf eine korrekte Handhabung des Spannungsprüfers: ● Das Messgerät darf nur an den is…

3 SMPS

3.4 Spannungsfreiheit prüfen

Serviceanleitung SIPLACE TX-Serie

06/2017

Durchführung / Arbeitsablauf:

●

Die Spannungsfreiheit muss so nahe wie möglich an der Arbeitsstelle allpolig durch eine Elek-

trofachkraft oder eine elektrotechnisch unterwiesene Person festgestellt werden.

●

Achten Sie auf die Auswahl der richtigen Mess- oder Arbeitsstelle.

●

Fassen Sie das Messgerät nur an den isolierten Prüfgriffen (bis zur Griffhandhabe) an. Berüh-

ren Sie die Prüfelektroden (Prüfspitzen) nicht.

●

Umfassen Sie den Spannungsprüfer (DUSPOL) beim Prüfen vollflächig. Drücken Sie die Prüf-

spitzen handfest an die Messstelle, z.B. FLUKE T150 oder T5-1000.

●

Die Kontaktelektroden oder Prüfspitzen von Spannungsprüfern müssen immer einen leiten-

den elektrischen Kontakt mit dem zu prüfenden Anlagenteil haben.

●

Die Prüfspitzen des Phasenprüfers müssen immer gesichert angeklemmt oder eingesteckt

werden. Die Messleitungen müssen fest am Phasenprüfer angeschlossen sein.

●

Achten Sie auf gesichertes und konzentriertes Heran- und Abführen der Messgerätespitzen

oder Prüfpole.

●

Verwenden Sie Hilfsklemmen (Bananenstecker, Krokodilklemmen, Spinnenbeine, Messklam-

mern) mit geeigneter Spannungs- und Klemmfestigkeit.

●

Lesen Sie den Messwert der Drehfeldanzeige in gleicher Augenhöhe und mit ungehindertem

Blick ab. Vermeiden Sie Reflektionen und Spiegelungen auf der Messskala.

Messgerät zur Messung der Spannungsfreiheit

GEFAHR

Nur DUSPOL-Spannungsprüfer verwenden!

Universal- oder Vielfachmessgeräte sind zum Feststellen der Spannungsfreiheit nicht zu-

gelassen.

Grund hierfür ist, dass vorab die richtige Spannungsart (DC bzw. AC) und der richtige

Spannungsbereich eingestellt werden müssen.

Die zu messende Gleichspannung von 300VDC kann zu schweren und tödlichen Verlet-

zungen führen, wenn das Messgerät falsch eingestellt oder defekt ist.

► Verwenden Sie daher nur zweipolige Spannungsprüfer (DUSPOL)!

Abb.25: Spannungsprüfer Typ "Fluke T-150"

Beispiel:

Das Bild zeigt einen zweipoligen Spannungs-

prüfer vom Typ "Fluke T-150".

Dieses Gerät kann weltweit über das Internet

oder Fachhändler bezogen werden.

Es können aber auch ähnliche Geräte von an-

deren Herstellern verwendet werden.

Serviceanleitung SIPLACE TX-Serie

06/2017

3 SMPS

3.4 Spannungsfreiheit prüfen

Ablauf: Feststellung der Spannungsfreiheit

Achten Sie auf eine korrekte Handhabung des Spannungsprüfers:

●

Das Messgerät darf nur an den isolierten Prüfgriffen (bis zur Griffhandhabe) angefasst werden

und die Prüfelektroden (Prüfspitzen) dürfen nicht berührt werden!

Abb.26: Korrektes und falsches Handling des Spannungsprüfers

Feststellen der Funktionalität des Spannungsprüfers

Abb.27: Eigentest des Spannungsprüfers durchführen

Zunächst muss ein Eigentest des Spannungs-

prüfers durchgeführt werden.

Die beiden Prüfspitzen werden zusammenge-

führt.

Daraufhin wird der Spannungsprüfer auf Durch-

gang überprüft und die LED-Anzeige Durch-

gang sowie ein Signalton muss zu hören sein.

Nach ca. drei Sekunden kann man die Verbin-

dung der Prüfspitzen wieder trennen.

3 SMPS

3.4 Spannungsfreiheit prüfen

Serviceanleitung SIPLACE TX-Serie

06/2017

Messen an einer bekannten Referenzspannung

Zum Abschluss des Eigentests muss der Spannungsprüfer an einer bekannten Referenzspannung

überprüft werden.

Hierzu kann die Servicesteckdose am Stromversorger (deaktiviert bei "Option 110V") oder jede

andere Steckdose verwendet werden.

Messen Sie die hier anliegende Spannung zwischen den Polen und auch auf PE (Erdung).

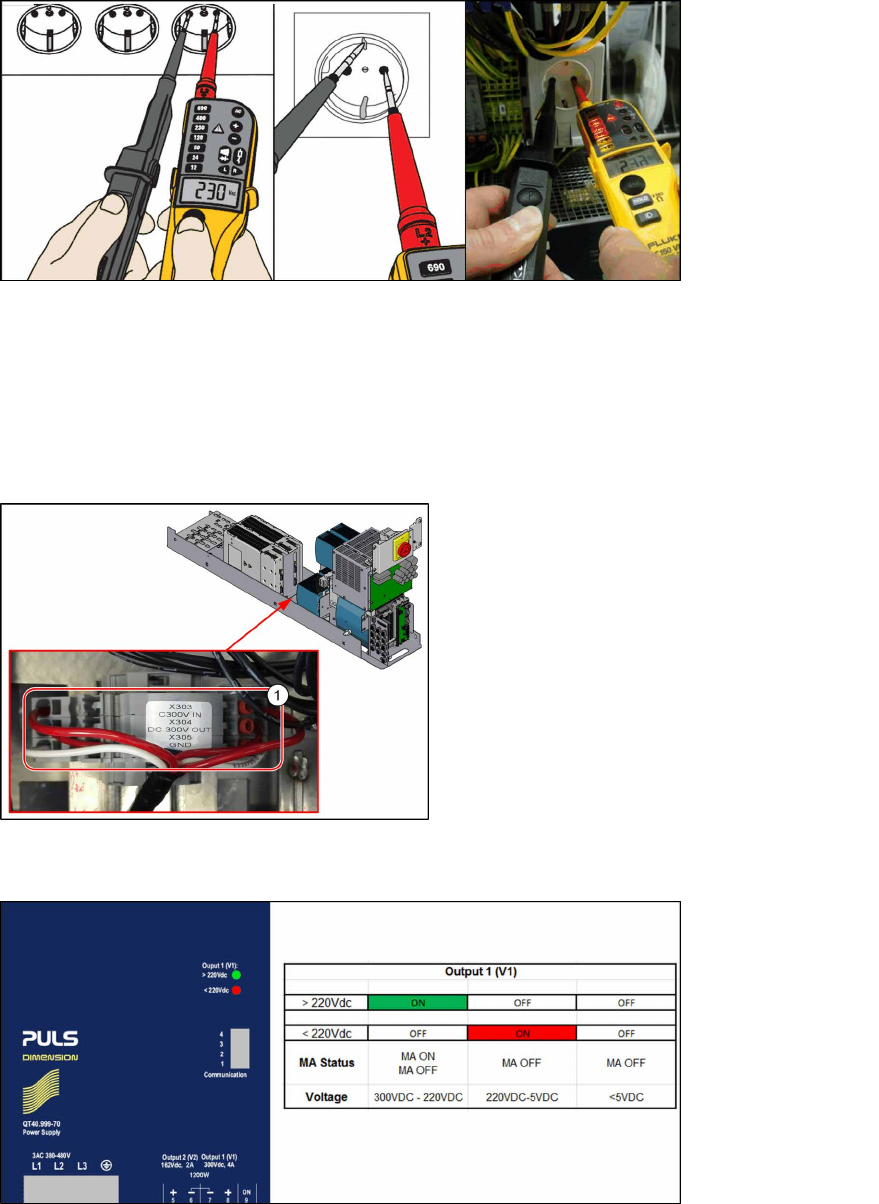

Abb.28: Test an Referenzspannung

Messen der Spannungsfreiheit unmittelbar nach dem Ausschalten der Maschine

Wird die Maschine ausgeschaltet, so liegt an den Messpunkten X303 (In) und X304 (Out) noch die

volle Spannung an.

Die Messung erfolgt immer zum Bezugspunkt X305 (GND)!

► Ziehen Sie die Stromversorgung nach vorne heraus (siehe 3.2 "Stromversorgung herauszie-

hen" [}35]).

Abb.29: Messpunkte

1. Messstellen an der Stromversorgung

Test 300V IN_X303-X305:

Aktuell anliegende Spannung

Test 300V OUT_X304-X305:

LED-Anzeige Output 1 am AC/DC-Konverter

Grün: Spannung über 220V

Auf dem Netzteil ist die LED-Anzeige bei Output

1 > 220V grün, was bedeutet, dass die Span-

nung immer noch über 220V liegt!

In folgender Abbildung wird der LED-Status des Netzteils PS1 (300VDC) erklärt:

Abb.30: LED Status PS1-PS2 300VDC
