4 Elektrik und Steuerung 4.7 Meldeleuchte und Leuchtmittel Serviceanleitung SIPLACE TX-Serie 06/2017 74 Abb.79: LED-Modul mit Gehäuse ► Entnehmen Sie das LED-Modul (2) aus dem Ge- häuse der Meldeleuchte (1) . HINWEI…
Serviceanleitung SIPLACE TX-Serie
06/2017
4 Elektrik und Steuerung
4.7 Meldeleuchte und Leuchtmittel
73
4.7 Meldeleuchte und Leuchtmittel
4.7.1 Meldeleuchte tauschen
Teile, Hilfsmittel und Werkzeug
●
Beim Tauschen der Meldeleuchte:
– Signalsäule Standard [03103121-xx]
HINWEIS
Zwei- und dreiteilige Hauptstörleuchte
Die Hauptstörleuchte besteht aus einem grünen Grundmodul und kann entweder als zwei-
oder als dreiteilige Version konfiguriert werden:
► Signalleuchte zwei Farben [00519895Sxx] (mit zusätzlichem weißen Dauerlichtele-
ment)
► Signalleuchte drei Farben [00519896Sxx] (mit zusätzlichem roten und gelben Dauer-
lichtelement)
●
Beim Austauschen der Leuchtmittel in der Meldeleuchte:
– LED-Modul Signalsäule grün LU5-E-G [03103116‑xx]
– LED-Modul Signalsäule rot LU5-E-R [03103117‑xx]
– LED-Modul Signalsäule gelb LU5-E-Y [03103118‑xx]
Übersicht

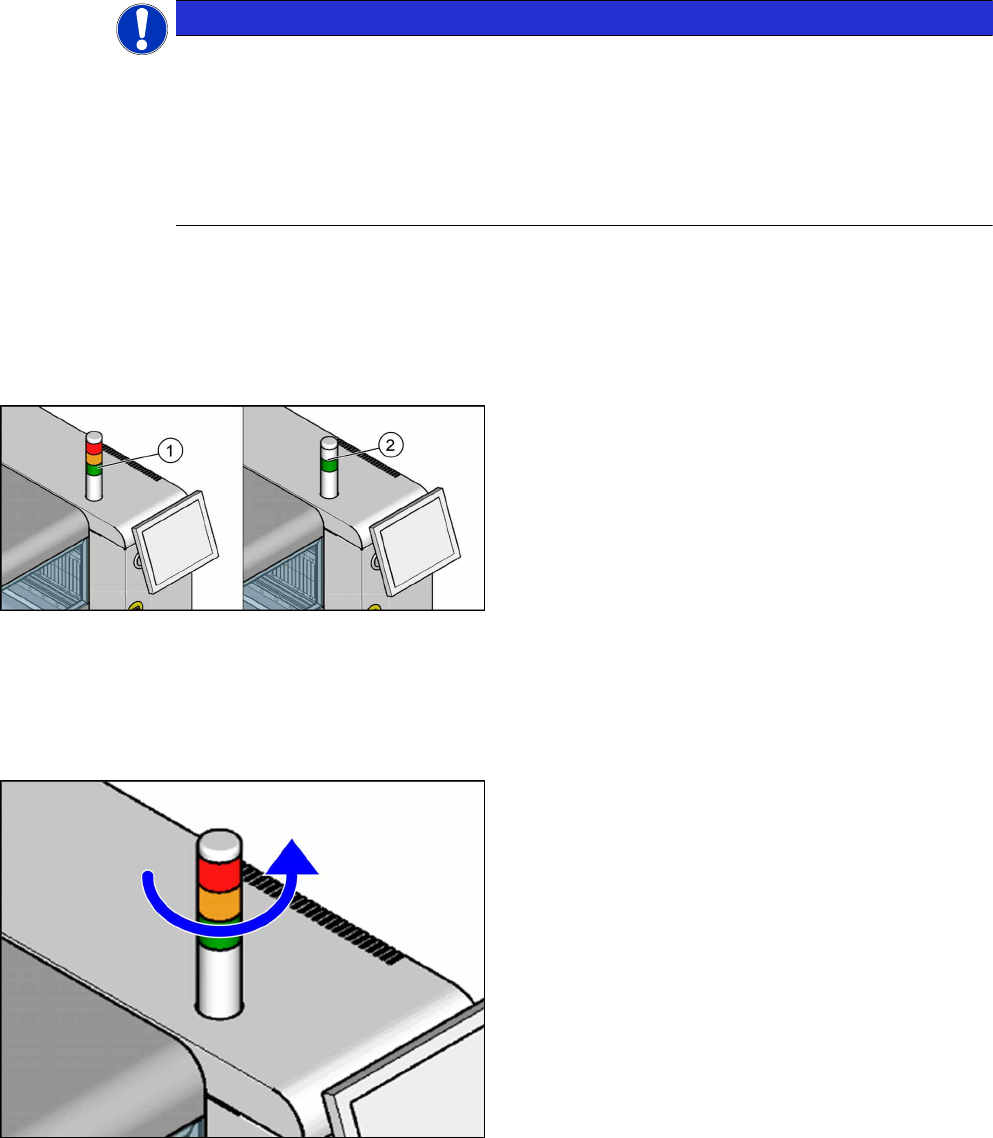

Abb.77: Dreifarbige Meldeleuchte
1. Dreifarbige Meldeleuchte (rot/gelb/grün)
2. Zweifarbige Meldeleuchte (weiß/grün)
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.78: Meldeleuchte ausbauen
► Drehen Sie das entsprechende Gehäuse der
Meldeleuchte gegen den Uhrzeigersinn, um es
zu lockern.
► Nehmen Sie das Gehäuse der Meldeleuchte
nach oben ab.
4 Elektrik und Steuerung
4.7 Meldeleuchte und Leuchtmittel
Serviceanleitung SIPLACE TX-Serie
06/2017
74
Abb.79: LED-Modul mit Gehäuse
► Entnehmen Sie das LED-Modul(2) aus dem Ge-
häuse der Meldeleuchte(1).
HINWEIS!
Der Punkt(3) in der Ecke des LED-Moduls gibt
die Leuchtfarbe an.
Der Punkt muss dieselbe Farbe haben wie das
Gehäuse.
Es gibt weiße, grüne, gelbe und rote LED-Modu-
le.
.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dazu folgende Hinweise:
HINWEIS
Einbauhinweise
► Vergewissern Sie sich, dass LED-Modul und Gehäuse dieselbe Farbe haben.
► Prüfen Sie die Funktion der Meldeleuchte.
4.7.2 Umbau 2-/3-teilige Meldeleuchte
HINWEIS
Beispielhafte Beschreibung
Nachfolgend wird der Umbau einer 2-teiligen zu einer 3-teiligen Meldeleuchte beschrieben.
Der Umbau einer 3-teiligen zu einer 2-teiligen Meldeleuchte erfolgt analog.
Teile, Hilfsmittel und Werkzeug
●
Für einen Umbau von 2- auf 3-teilig:
Signalleuchte drei Farben [00519896Sxx]
●
Für einen Umbau von 3- auf 2-teilig:
Signalleuchte zwei Farben [00519895Sx]
Arbeitsschritte
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Die farbigen Segmente (= Anschlusssockel) der Meldeleuchte können einzeln abgenommen wer-
den.
► Nehmen Sie das weiße Leuchtsegment mit einer kurzen Drehung ab.
► Setzen Sie die neuen Leuchtsegmente und ggf. Leuchtmittel ein.
Achten Sie beim Einsetzen der Leuchtmittel auf die Kennzeichnung am Gehäuse.
► Setzen Sie das gelbe und das grüne Leuchtsegment mit je einer kurzen Drehung auf.
► Prüfen Sie die Funktion der Meldeleuchte.
Serviceanleitung SIPLACE TX-Serie
06/2017
4 Elektrik und Steuerung
4.8 Haubenlüfter tauschen [03110692-xx]
75
4.8 Haubenlüfter tauschen [03110692-xx]
Teile, Hilfsmittel und Werkzeug
●
Lüfter überwacht [03110692-xx] oder
Lüfter Haube 1-teilig [03052317-xx]
●
Loctite 241 [02101037‑xx]
Übersicht
Abb.80: Haubenlüfter
1. Haubenlüfter
2. Befestigungsschrauben Haubenlüfter
3. Anschlusskabel Haubenlüfter
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Entfernen Sie die vier Befestigungsschrauben des Haubenlüfters. Achten Sie dabei darauf,
dass die Beilagscheiben nicht verloren gehen. Markieren Sie sich ggf. die Laufrichtung des
Lüfters, um diese später wieder eindeutig zuordnen zu können.
► Stecken Sie das Anschlusskabel des Haubenlüfters ab und nehmen Sie diesen aus der
Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem
folgende Hinweise:
VORSICHT
Einbauhinweise
► Achten Sie beim Einbau des Lüfters auf die korrekte Strömungsrichtung. Der Lüfter
muss aus der Maschine heraus blasen.
► Sichern Sie vier die Befestigungsschrauben mit Loctite 241.
