Serviceanleitung SIPLACE TX-Serie 06/2017 3 SMPS 3.12 CAN-Interface CINX tauschen [03108598‑xx] 61 ► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
3 SMPS
3.12 CAN-Interface CINX tauschen [03108598‑xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
60
3.12 CAN-Interface CINX tauschen [03108598‑xx]
Teile, Hilfsmittel und Werkzeug
●
CAN-Interface CINX [03108598-xx]
Übersicht

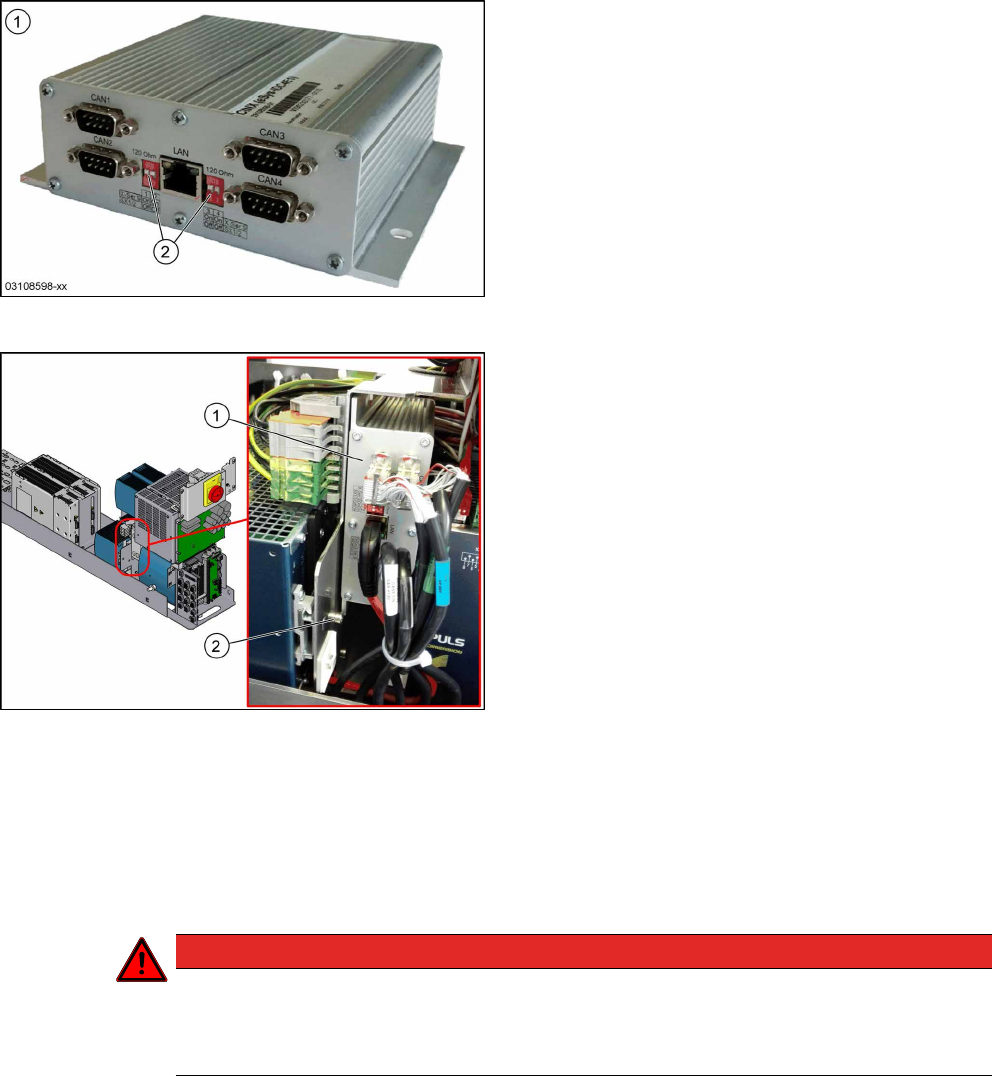

Abb.63: CAN-Interface CINX
1. CAN-Interface CINX [03108598-xx]
2. DIP-Schalter
Abb.64: CAN-Interface CINX an der SMPS
1. CAN-Interface CINX
2. Befestigungsschraube
Das CAN-Interface CINX befindet sich seitlich an der
Stromversorgung.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Entfernen Sie die Befestigungsschraube der Stromversorgung und ziehen Sie die Stromver-
sorgung heraus. Lesen Sie hierzu den Abschnitt 3.2 "Stromversorgung herausziehen" [}35].
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4 "Spannungsfreiheit
prüfen" [}37].
► Entfernen Sie die vier Befestigungsschrauben des CAN-Interface CINX.
► Stecken Sie alle elektrischen Verbindungen ab (3x CAN-Bus, 1x Netzwerk). Markieren Sie
sich deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Nehmen Sie das CAN-Interface CINX aus der Maschine.
Einbau
► Stellen Sie die vier DIP-Schalter auf OFF.
Serviceanleitung SIPLACE TX-Serie
06/2017
3 SMPS
3.12 CAN-Interface CINX tauschen [03108598‑xx]
61
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
