8 Bestückköpfe und stationäre Kameras
8.1 Fast Head Exchange
Serviceanleitung SIPLACE TX-Serie
06/2017
204

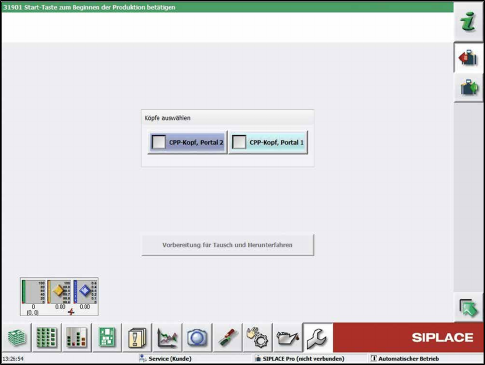

Abb.266: Schneller Kopftausch (Fast Head Exchange, FHE)
► Markieren Sie die zu tauschenden Köpfe.
► Klicken Sie auf Vorbereitung für Tausch und
Maschine Herunterfahren.
Folgende Handlungen werden automatisch durchge-
führt:
●
Die aktuellen Pipetten werden abgelegt und, falls
vorhanden, Kalibrierpipetten aufgenommen.
●
Ein Pipetten- und Höhenreferenzlauf wird durch-
geführt.
●
Die Maschine wird heruntergefahren.
Als nächstes können die Köpfe demontiert werden.
8.1.2 Aus- und Einbau des Bestückkopfes
► Führen Sie den hardwareseitigen Aus- und Einbau des Bestückkopfes wie im entsprechenden
Kapitel beschrieben durch.
SIPLACE C&P20 P/M2-Kopf tauschen [}208]
SIPLACE CPP/M-Kopf tauschen [}212]
Sehen Sie dazu auch...
2 SIPLACE C&P20 P/M2-Kopf tauschen [}208]
2 SIPLACE CPP/M-Kopf tauschen [}212]
Serviceanleitung SIPLACE TX-Serie
06/2017
8 Bestückköpfe und stationäre Kameras
8.1 Fast Head Exchange
205
8.1.3 Abschluss des FHE an der Software
► Schalten Sie die Maschine ein.
Nach dem Wiedereinschalten meldet die Maschine Getauschte Köpfe ermittelt und erwartet eine
Kalibrierung.

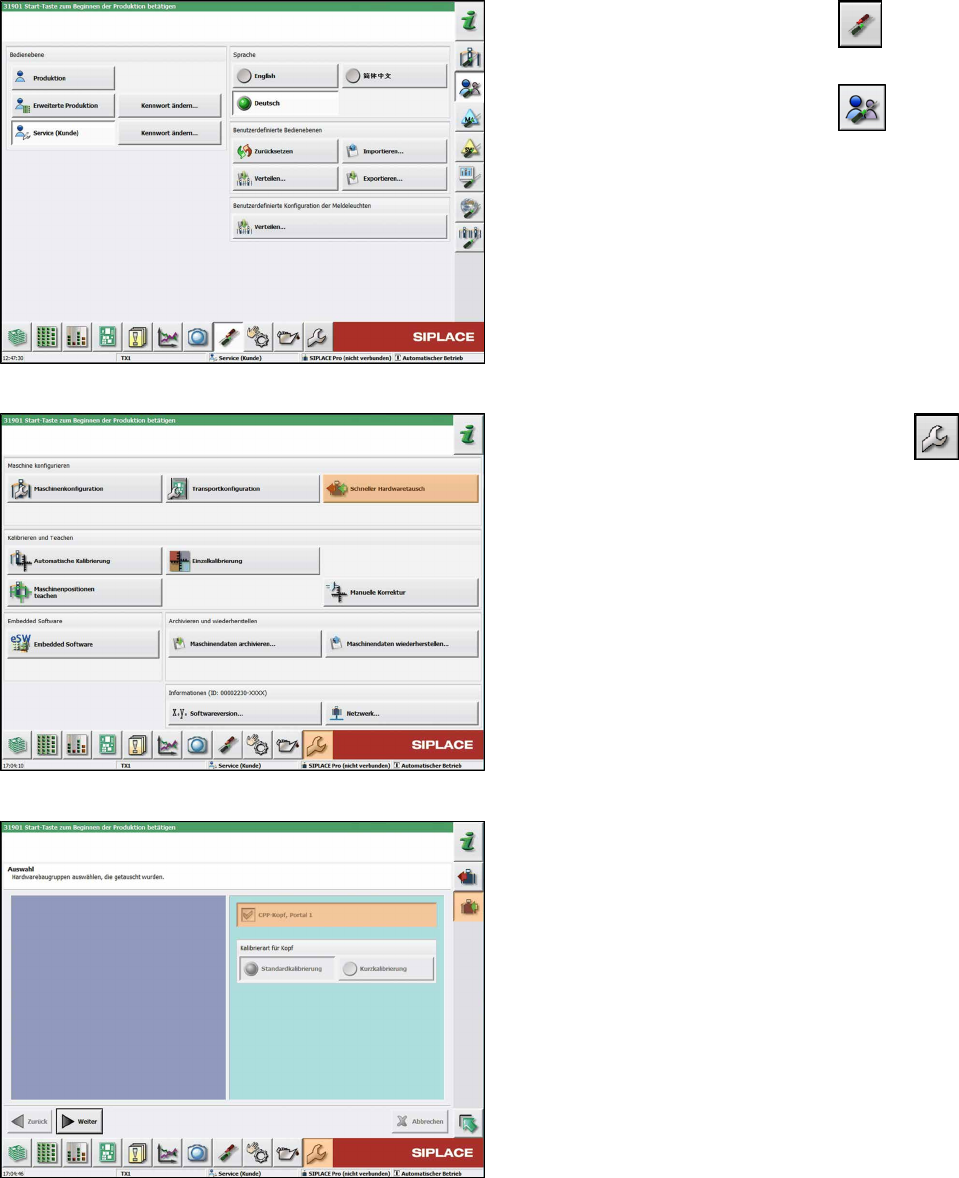

Abb.267: Bedienebene wählen
► Klicken Sie auf die Schaltfläche
, um das
Menü Einstellungen aufzurufen.
► Klicken Sie auf die Schaltfläche
, um das
Menü Benutzereinstellungen überprüfen und
festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Service
(Kunde) oder höher.
Abb.268: Service Menü
► Klicken Sie auf die Schaltfläche Service
.
► Klicken Sie auf die Schaltfläche Schneller Hard-
waretausch.
Abb.269: Köpfe auswählen
Die von der Software ermittelten Köpfe sind gekenn-
zeichnet und ausgegraut.
► Sie können hier ggf. noch weitere Köpfe auswäh-
len.
► Klicken Sie auf die Schaltfläche Weiter.
8 Bestückköpfe und stationäre Kameras
8.1 Fast Head Exchange
Serviceanleitung SIPLACE TX-Serie
06/2017
206
HINWEIS
Pipetten
Im Reparaturfall ist es nicht möglich, die Pipetten von einem defekten Kopf in den Pipetten-
wechsler zurückzulegen, um einen definierten Zustand zu erreichen. Nach dem Kopftausch
hat die Software die Pipettenkonfiguration des defekten Kopfes und im PPW gespeichert.
Sie haben im nächsten Schritt die Möglichkeit die Garagen wieder so aufzufüllen, dass die-
se dieselbe Befüllung wie vor dem Ausfall des Kopfes haben.
Ist der neu montierte Kopf mit Kalibrierpipetten ausgerüstet, so werden diese nach der
Kalibrierung automatisch abgeworfen. Je nach Auftragsvorgabe können dann die
erforderlichen Pipetten abgeholt und mit der Produktion begonnen werden.
Abb.270: Pipettenwechsler auffüllen
► Füllen Sie die Garagen des Pipettenwechslers
mit den entsprechenden Pipetten auf.
HINWEIS!
Das Auffüllen der Garagen kann übersprungen
werden. In diesem Fall muss der PPW aber vor
dem Produktionsstart aufgefüllt werden.
In den Spalten "Pipette" und "Stellplatz –
Mag.träger/Magazin/Garage" sehen Sie, welche
Pipetten am ausgebauten Kopf waren und somit
im PPW fehlen.
Wird die Garage aufgefüllt, dann bestätigen Sie
dies in der Spalte "Bestätigen".
.
► Klicken Sie auf die Schaltfläche Weiter.
Abb.271: Kalibrierung starten
Die Standardkonfiguration für die Kalibrierung wird
angezeigt. Wenn Sie auf die Schaltfläche Starten
klicken, wird der Kopf kalibriert.
Wenn keine oder falsche EPROM-Daten vorliegen
(Nullpunktkorrektur der Stern- und Z-Achse), wird eine
Fehlermeldung ausgegeben.
► Stellen Sie die geforderten Kalibrierteile bereit
und klicken Sie auf "Starten".
ð Die Kalibrierung wird gestartet. Die Pipetten
werden verworfen.
