13 Docking-Station für BE-Wagen 13.8 Feeder-Control-Unit (FCU) tauschen [03059623Sxx] Serviceanleitung SIPLACE TX-Serie 06/2017 302 13.8 Feeder-Control-Unit (FCU) tauschen [03059623Sxx] Teile, Hilfsmittel und Werkzeug ● …
Serviceanleitung SIPLACE TX-Serie
06/2017
13 Docking-Station für BE-Wagen
13.7 40-fach Förderer-Entriegelung tauschen [03011582‑xx]
301
Einbau
► Schrauben Sie den neuen Positions-Endschalter locker an.
► Verlegen Sie das Anschlusskabel zu dem Stecker.
► Klemmen Sie das Anschlusskabel an und schließen Sie das Gehäuse des Steckers.
► Richten Sie den Positions-Endschalter so aus, dass der Betätiger des Waagrechtspanners
den Positions-Endschalter sicher schaltet.
► Ziehen Sie die Befestigungsschrauben fest.
► Stecken Sie das Anschlusskabel an und drücken Sie zum Einschalten den Ein-/Ausschalter.
► Prüfen Sie die Funktion des Positions-Endschalters, indem Sie einen Verriegelungsvorgang
durchführen.
13.7 40-fach Förderer-Entriegelung tauschen [03011582‑xx]
Teile, Hilfsmittel und Werkzeug
●
40-fach Förderer-Entriegelung [03011582-xx]
Übersicht
1
Abb.422: Fördererentriegelung an der Docking-Station
1. 40-fach Förderer-Entriegelung
Aus- und Einbau
Die Förderer-Entriegelung 40-fach ist dieselbe Baugruppe, die auch im BE-Einzug (COTi)
verwendet wird. Die Servicearbeiten sind identisch mit der Vorgehensweise für den BE-Einzug
(COTi). Alle notwendigen Servicearbeiten sind dort beschrieben.
13 Docking-Station für BE-Wagen
13.8 Feeder-Control-Unit (FCU) tauschen [03059623Sxx]
Serviceanleitung SIPLACE TX-Serie
06/2017
302
13.8 Feeder-Control-Unit (FCU) tauschen [03059623Sxx]
Teile, Hilfsmittel und Werkzeug
●
X-FCU X-Serie [03059623Sxx] (ersetzt: [03020068-xx])
HINWEIS
Alte gegen neue FCU tauschen
Wird eine alte gegen eine neue FCU getauscht wird für die Docking-Station zusätzlich ein
"Kabelsatz X-FCU an Docking Stat. X 116933" [03098897-xx] benötigt.
► Für weitere Informationen lesen Sie die technische Information "Tausch FCU"
(X‑Serie, SX4/DX4, X-Serie S) [DE: TI2014-11D15] [EN: TI2014-11E15].
Übersicht
1
Abb.423: FCU an Docking-Station
1. Feeder-Control-Unit
Aus- und Einbau
Die FCU ist die selbe Baugruppe, die auch im BE-Wagen-Einzug verwendet wird. Die Servicear-
beiten sind identisch mit der Vorgehensweise für den BE-Einzug. Alle notwendigen Servicearbeiten
sind dort beschrieben.
Sehen Sie dazu auch...
2 Feeder-Control-Unit (FCU) tauschen [}248]
Serviceanleitung SIPLACE TX-Serie
06/2017
13 Docking-Station für BE-Wagen
13.9 Kopplung - Erdung und Druckluft für Bulk-Case tauschen
303
13.9 Kopplung - Erdung und Druckluft für Bulk-Case tauschen
Teile, Hilfsmittel und Werkzeug
Als Ersatzteil können die Kupplungsdose einzeln oder die komplette Kopplung für Erdung und
Druckluft getauscht werden.
●
Kupplungsdose für Druckluft-Kopplung [03017026-xx]
●
Kopplung komplett für Erdung und Druckluft [03017025-xx]
Übersicht
3
1
2

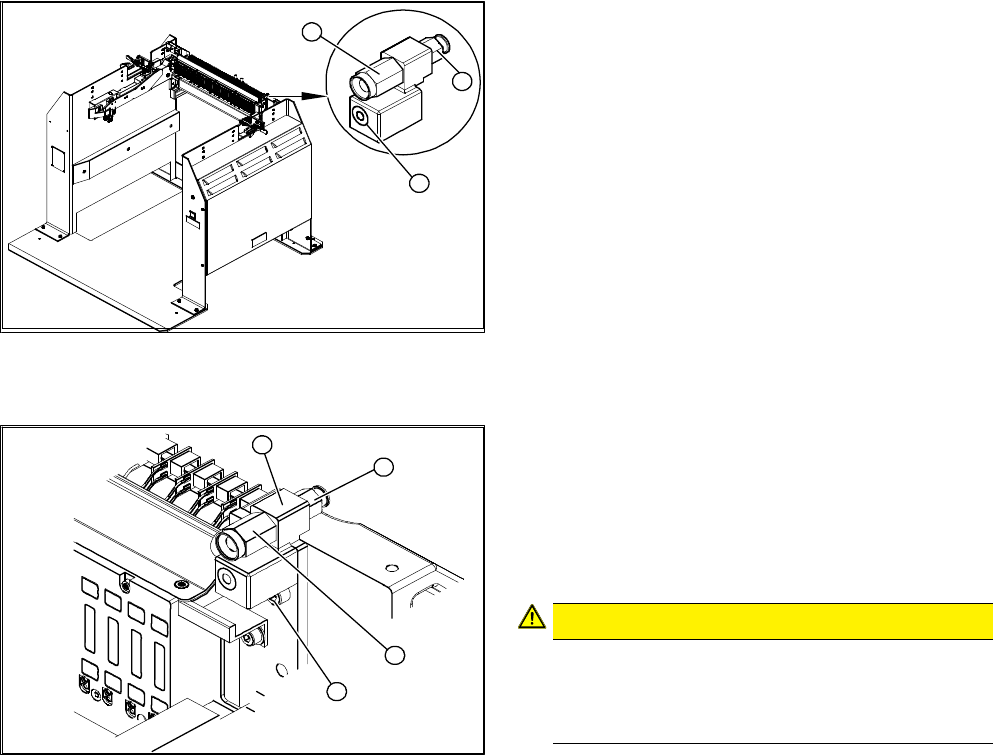

Abb.424: Kupplung an Docking-Station
1. Kupplungsdose für Druckluft-Kopplung
(Bulk‑Case-Feeder) für BE‑Wagen
2. Druckluftanschluss zum Pneumatik-Regelventil
5,5bar
3. Erdungs-Kopplung (Bulk-Case-Feeder) für
BE‑Wagen
Aus- und Einbau
3
2
4
1
Abb.425: Kupplung ausbauen
1. Befestigung der kompletten Kopplung (Erdung
und Druckluft)
2. Kupplungsdose für Druckluft-Kopplung
3. Halterung
4. Druckluftanschluss zum rückseitigen Druckregel-
ventil 5,5bar
VORSICHT!
Verletzungsgefahr durch Druckluft
Es besteht Verletzungsgefahr beim Abziehen
von Pneumatikleitungen die unter Druck stehen.
Schalten Sie die Druckluft ab.
.
Individueller Austausch der Kupplungsdose für die Druckluftkupplung
► Stecken Sie den Druckluftanschluss an.
► Schrauben Sie mit einem Gabelschlüssel die Kupplungsdose aus der Halterung.
► Schrauben Sie die neue Kupplungsdose ein und schließen Sie die Druckluft an.
► Schalten Sie die Druckluft ein.
► Kontrollieren Sie am rückseitigen Druckregelventil den eingestellten Druck von 5,5bar.
Kompletter Austausch der Kupplung für Erdung und Druckluft
► Stecken Sie den Druckluftanschluss an.
► Entfernen Sie die Befestigungsschraube und entnehmen Sie die komplette Einheit.
► Montieren Sie die neue Baugruppe und schließen Sie die Druckluft an.
► Schalten Sie die Druckluft ein.
► Kontrollieren Sie am rückseitigen Druckregelventil den eingestellten Druck von 5,5bar.
