Serviceanleitung SIPLACE TX-Serie 06/2017 7 Transport 7.6 Lichtwellenleiter und Lichtschranken 175 Übersicht Abb.231: Laser-Lichtschranke 1. Befestigungsschraube 2. Einstellschrauben Vorgehensweise mit Einstelllehre Abb…
7 Transport
7.6 Lichtwellenleiter und Lichtschranken
Serviceanleitung SIPLACE TX-Serie
06/2017
174

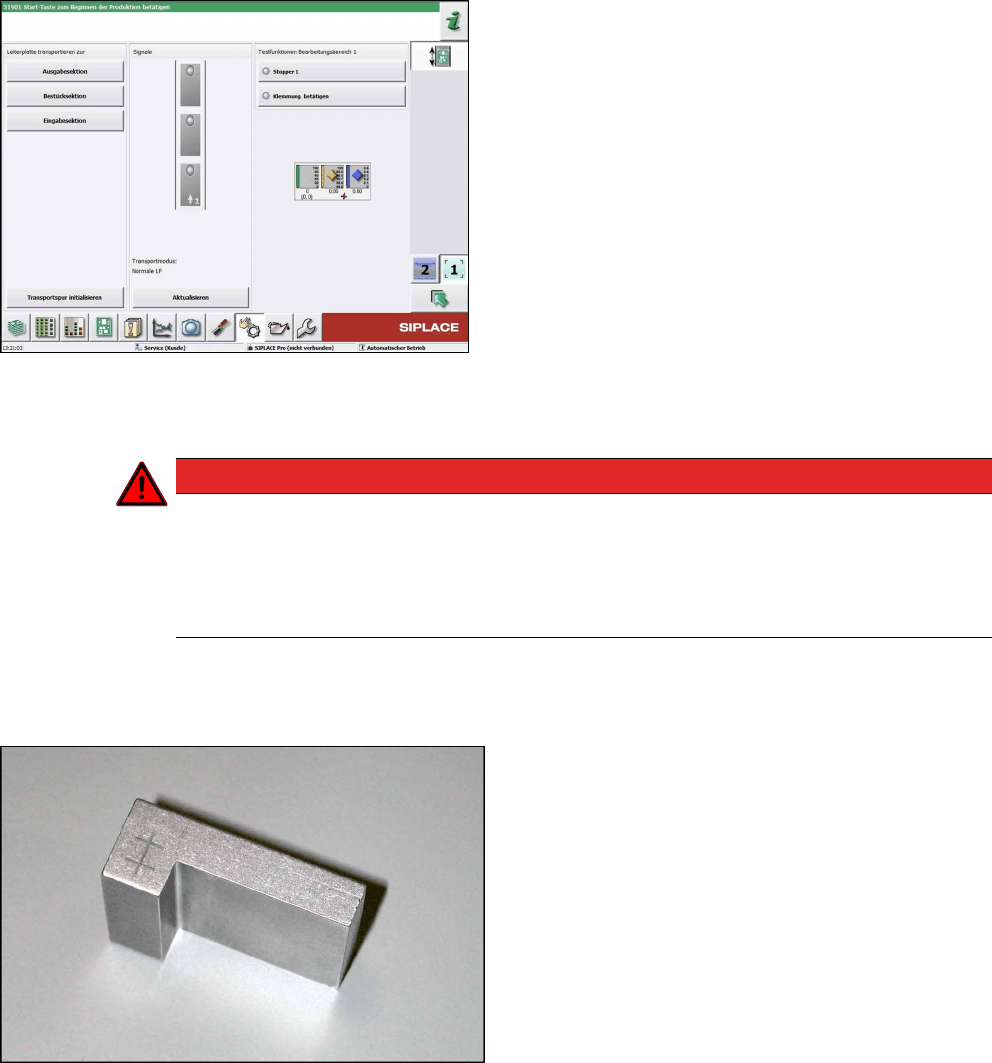

Abb.229: Funktion der Laserlichtschranke prüfen
► Prüfen Sie die Funktion der Laserlichtschranken.
Fahren Sie dazu eine Leiterplatte durch den Trans-
port.
► Korrigieren Sie ggf. die Einstellung der Laserlicht-
schranke (siehe Einstellung der Laserlichtschranke
korrigieren).
7.6.3 Einstellung der Laserlichtschranke korrigieren
GEFAHR
Laserklasse 2
Am Sender der Laserlichtschranke treten Laserstrahlen der Laserklasse 2 aus. Sie benöti-
gen daher keine zusätzlichen Schutzmaßnahmen!
► Bringen Sie jedoch niemals Ihre Augen in den Laserstrahl!
► Arbeiten Sie nur von der Laser-Rückseite aus!
Teile Hilfsmittel, Werkzeug
●
Empfehlung für neue Version des Empfängers (silberne Empfangsfläche):
Halbtransparentes Papier oder Folie (um den Laserstrahl besser erkennen zu können)
Abb.230: Einstelllehre
Optional:
●
Einstelllehre Laserlichtschranke Transport
[00369205-xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.6 Lichtwellenleiter und Lichtschranken
175
Übersicht
Abb.231: Laser-Lichtschranke
1. Befestigungsschraube
2. Einstellschrauben
Vorgehensweise mit Einstelllehre
Abb.232: Fokussierung des Laserstrahls (am Beispiel X-Serie)
1. Laserlichtschranke einstellen
2. minimale Breite
3. maximale Breite
► Transport auf maximale Transportbreite stellen
► Wählen Sie in der Software Sicherheitsmodus
einschalten.
► Aktivieren Sie die entsprechende Laserdiode
über die Ein-/Ausgabe-Funktionen in der Stati-
onssoftware.
► Prüfen Sie mit Hilfe der Lehre den Verlauf des
Laserstrahls.
► Stellen Sie ggf. mit Hilfe der drei Einstellschrau-
ben den Laserstrahl auf die Mitte des Kreuzes
der Lehre ein (1).
► Stellen Sie nun den Transport auf die minimale
Breite (2) und Überprüfen die Einstellung.
► Überprüfen Sie die LP-Referenz-Ecke und tea-
chen Sie diese ggf. neu.
7 Transport
7.6 Lichtwellenleiter und Lichtschranken
Serviceanleitung SIPLACE TX-Serie
06/2017
176
Vorgehensweise ohne Einstelllehre
► Transport auf maximale Transportbreite stellen
HINWEIS
Bei maximaler Transportbreite wirkt sich die Abweichung des Laserstrahls am stärksten
aus
► Wählen Sie "Sicherheitsmodus einschalten".
► Aktivieren Sie die entsprechende Laserdiode über die Ein-/Ausgabe-Funktionen in der Stati-
onssoftware.
► Stellen Sie ggf. mit Hilfe der oberen beiden Schrauben den Laserstrahl auf den Laser-Emp-
fänger ein.
VORSICHT
Schrauben am Laser-Sender
► Ziehen Sie die untere Schraube handfest an. Mit den beiden oberen Schrauben wird
der Laserstrahl eingestellt. Diese Schrauben sind unter Umständen nicht fest angezo-
gen. Andernfalls könnte der Laser-Sender beschädigt werden.
HINWEIS
Halbtransparentes Papier oder Folie
► Verwenden Sie ein halbtransparentes Papier oder Folie um den Laserstrahl am Emp-
fänger sichtbar zu machen.
► Stellen Sie nun den Transport auf die minimale Breite und überprüfen Sie die Einstellung,
► Überprüfen Sie die LP-Referenz-Ecke und teachen Sie diese bei Bedarf neu.
