Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.6 Lichtwellenleiter und Lichtschranken
179
► Schneiden Sie den Lichtwellenleiter an der defekten Stelle durch.
► Schneiden Sie mit Hilfe des Schneide-Werkzeugs den Lichtwellenleiter ca. 10 mm zu beiden
Seiten der Bruchstelle ab.
Zur Lichtwellenleiter-Optik muss ein minimaler Abstand von ca. 50 mm eingehalten werden.
Abb.233: Schneide-Werkzeug
1. Schneide-Werkzeug
2. Schneidöffnungen
3. Lichtwellenleiter
 VORSICHT!
Jede Schneidöffnung nur einmal verwenden
Achten Sie darauf jede Schneidöffnung nur ein-
mal zu verwenden. Ansonsten kann eine ausrei-
chende Qualität des Schnitts nicht sichergestellt
werden.
.
Abb.234: Lichtwellenleiter reparieren
► Schieben Sie beide Enden des Lichtwellenleiters
in den Reparaturschlauch bis diese sich berüh-
ren.
► Kleben Sie den Reparaturschlauch mit Loctite
406 fest.
Diese Klebung dient zur Fixierung des Lichtwel-
lenleiters im Schlauch. Die beiden Enden des
Lichtwellenleiters werden nicht miteinander ver-
klebt.
 VORSICHT!
Hochviskoser Schnellkleber
Verwenden Sie Handschuhe und eine Dosier-
spitze.
.
HINWEIS
Einbauhinweise
► Prüfen Sie die Einstellung der Sender/Empfänger und korrigieren Sie diese ggf. (siehe
Laserlichtschranke einstellen und korrigieren).
► Kalibrieren Sie die Sensoren des LP-Transports.
► Überprüfen Sie die Anzeige am Lichtleiter-Sensor. Der angezeigte Wert muss über
100 liegen. Überprüfen Sie den Wert für verschiedene Transportbreiten (Rot = Out-
put / grün = Input).
► Kennzeichnen Sie die Optik und den Lichtwellenleiter am Lichtleiter-Sensor mit dem
mitgelieferten gelben Klebepunkt. Dieser besagt, dass der Lichtwellenleiter bereits re-
pariert wurde und beim nächsten Defekt zwingend getauscht werden muss.
Sehen Sie dazu auch...
2 Lichtwellenleiter-Sensor tauschen [}180]
7 Transport
7.6 Lichtwellenleiter und Lichtschranken
Serviceanleitung SIPLACE TX-Serie
06/2017
180
7.6.5 Lichtwellenleiter-Sensor tauschen
Teile, Hilfsmittel und Werkzeug
●
Lichtleiter-Sensor WLL180T-M vorprogrammiert SXa [03093294-xx] (Master) oder
Lichtleiter-Sensor WLL180T-F vorprogrammiert SXa [03093295-xx] (Slave)
Übersicht

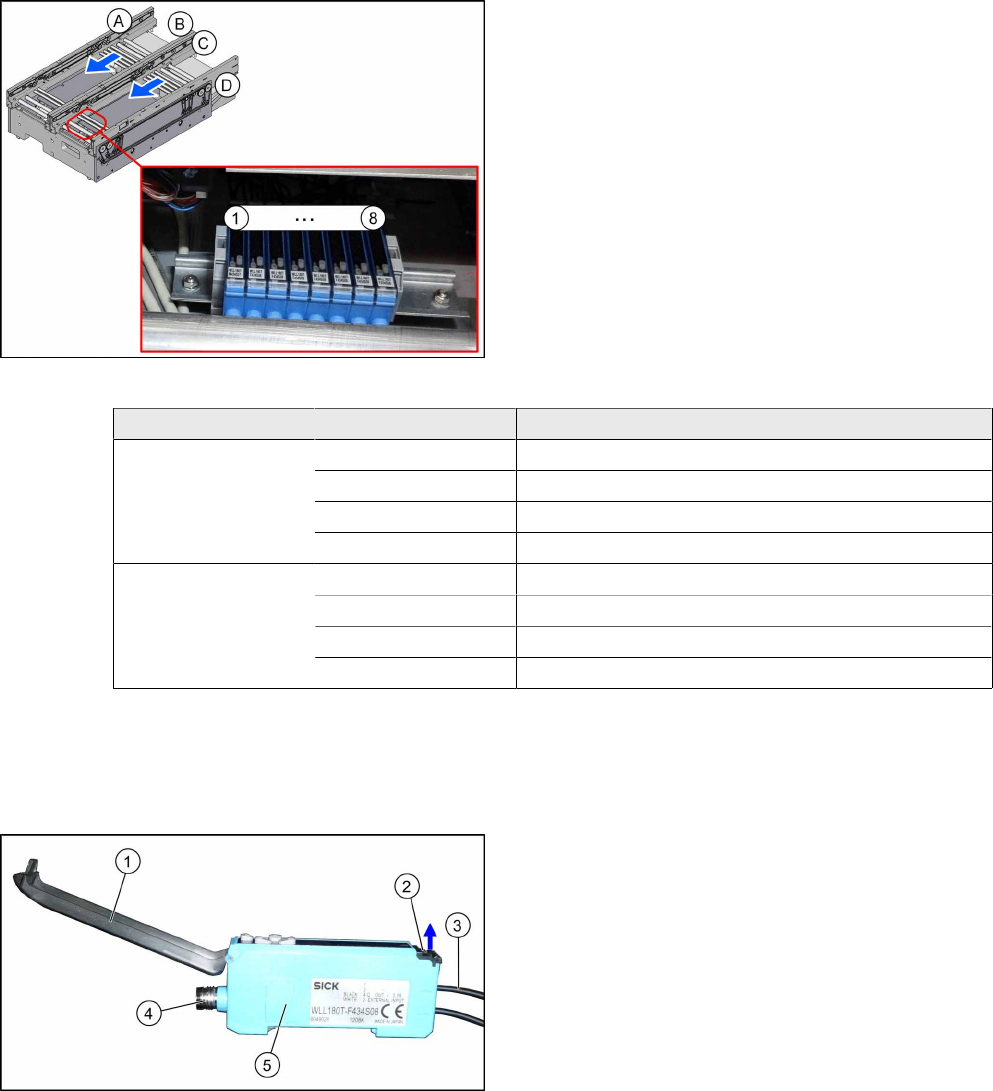

Abb.235: Lichtwellenleiter-Sensoren
Die Lichtwellenleiter-Sensoren befinden sich an Stell-
platz 2 unter der Hubtischplatte.
Die Sensoren (1) bis (8) für Eingabetransport, Be-
stückbereich (zweiter Sensor als Option) und Ausga-
bebereich.
An den Sensoren sind immer oben die Empfänger und
unten die Sender angesteckt.
Transportspur Bezeichnung Stellplatz
Spur 1 1 (Master) Eingabeband
2 (Slave) Bestückbereich
3 (Slave) Zweiter Sensor als Option
4 (Slave) Ausgabeband
Spur 2 5 (Slave) Eingabeband
6 (Slave) Bestückbereich
7 (Slave) Zweiter Sensor als Option
8 (Slave) Ausgabeband
Der Master synchronisiert die Slaves um eine mögliche gegenseitige Beeinflussung zu unterbin-
den. Dies geschieht über eine seitliche Verbindung zum Nachbar-Sensor. Heben Sie die Sensoren
also nicht einfach nach oben ab.
An jedem Sensor sind immer zwei Lichtwellenleiter angeschlossen (Sender/Empfänger), welche
zum selben Transportband (Segment) gehören müssen.
Abb.236: Lichtwellenleiter-Sensor
1. Deckel
2. Verriegelung der Lichtwellenleiter
Oben = offen
Unten = geschlossen
3. Lichtwellenleiter
4. Elektrischer Anschluss
5. Elektrischer Anschluss zum benachbarten Emp-
fänger (unter der Kunststoffabdeckung)
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.6 Lichtwellenleiter und Lichtschranken
181
Ausbau
VORSICHT
Lichtwellenleiter nicht knicken
► Achten Sie darauf die Lichtwellenleiter nicht zu knicken. Das Kabel wird ansonsten
trübe und leitet das Signal nicht mehr ausreichend weiter
► Fahren Sie die Transportwange mit der Software oder manuell in eine geeignete
Arbeitsposition.
– Um die Transportwange manuell zu verstellen ziehen Sie am Zahnriemen der
Breitenverstellung.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Verschieben Sie alle Portale so weit wie möglich aus dem Transportbereich heraus auf eine
Seite der Maschine.
► Demontieren Sie die Abdeckung über den Lichtwellenleiter-Sensoren.

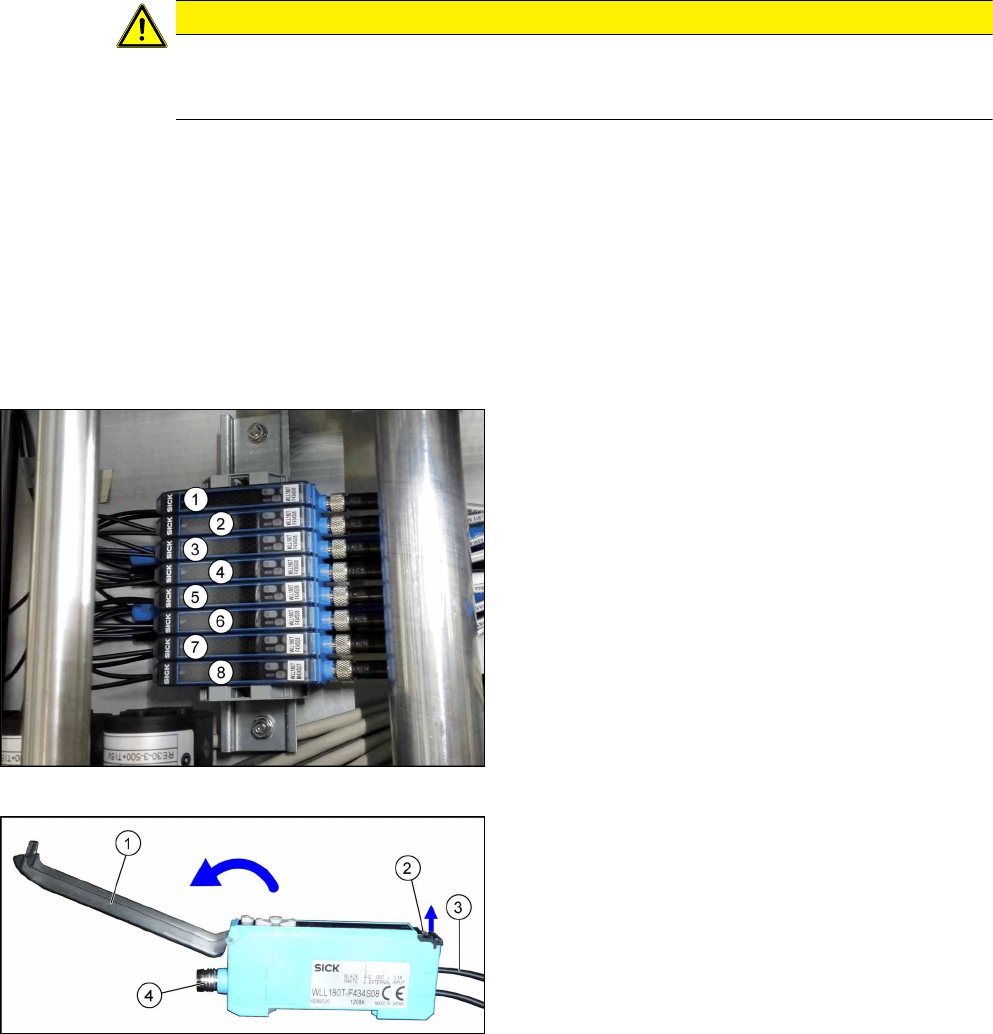

Abb.237: Lichtwellenleiter-Sensoren
Die einzelnen Sensoren sind miteinander durch eine
kleine Steckerleiste verbunden.
Demontieren Sie der Reihe nach die Sensoren, begin-
nend bei(8) (Spur2), bis Sie den zu tauschenden
Sensor erreicht haben. Führen Sie dazu an jedem
Sensor die folgenden Arbeiten durch:
► Öffnen Sie den Deckel(1) am Sensor.
► Öffnen Sie die Verriegelung(2) der Lichtwellen-
leiter(3) und ziehen Sie die Lichtwellenleiter ab.
Markieren Sie sich ggf. deren Positionen um die-
se später wieder eindeutig zuordnen zu können.
► Entfernen Sie den elektrischen Anschluss(4).
Markieren Sie sich ggf. die Position, so dass Sie
diese später wieder eindeutig zuordnen können.
► Ziehen Sie den Sensor ein Stück seitlich von den
anderen Sensoren weg um den elektrischen An-
schluss zum benachbarten Sensor zu lösen. Erst
dann können Sie den Sensor nach oben von der
Montageleiste abnehmen.
► Wiederholen Sie diese Schritte ggf. für weitere
Sensoren.
