11.15 Schalldämpfer tauschen [00310744‑xx]
Teile, Hilfsmittel und Werkzeug

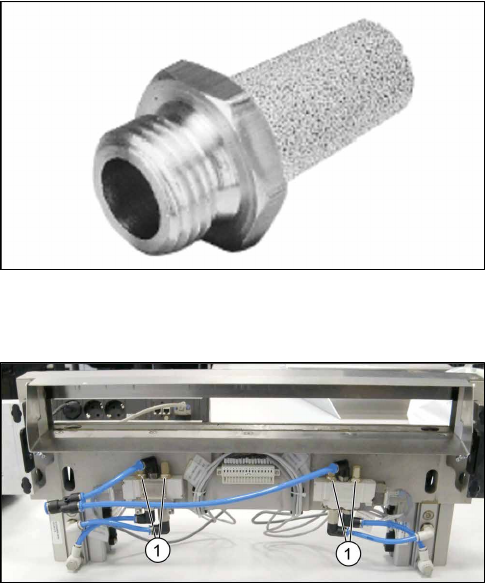

Abb.399: Schalldämpfer
●
Schalldämpfer G-1/8 [00310744-xx]
Übersicht
Abb.400: Schalldämpfer am Schneidgerät
1. Schalldämpfer
Die Schalldämpfer sind an den Magentventilen auf der
Unterseite des Schneidgerätes eingebaut.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Versuchen Sie den Austausch am eingebauten Schneidgerät.
Wenn der Zugang zu sehr eingeschränkt ist, bauen Sie das Schneidgerät aus der Maschine
aus.
11.3 "Schneidgerät am BE-Einzug tauschen [03066690-xx]" [}260]
► Entfernen Sie den Schalldämpfer mit einem Gabelschlüssel SW13.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
11 Schneidgerät
11.15 Schalldämpfer tauschen [00310744‑xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
286
Serviceanleitung SIPLACE TX-Serie
06/2017
12 BE-Wagen SIPLACE TX-Serie
12.1 BE-Wagen SIPLACE TX-Serie - Übersicht
287
12 BE-Wagen SIPLACE TX-Serie
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
12.1 BE-Wagen SIPLACE TX-Serie - Übersicht
Abb.401: Übersicht BE-Wagen
1. Betätiger/Schutzwinkel
12.6 "Betätiger/Schutzwinkel tauschen" [}292]
2. Fördererzentrierung
12.7 "Fördererzentrierung tauschen
[03028910‑xx]" [}293]
3. Führungsprofil (Ω-Profil) und
Einführung Förderer
12.4 "Führungsprofil/Einführung Förderer tau-
schen" [}290]
4. Gurtabfallbehälter
5. Rollen
12.2 "Rolle tauschen" [}288]
6. Lagerbaugruppe
12.5 "Lagerbaugruppe tauschen (Zentrierhülse)
[03103947-xx]" [}291]
7. Verriegelungsklinke
12.3 "Verriegelungsklinke tauschen
[03069205‑xx]" [}289]
8. BE-Tisch
9. Anschlagleiste mit Zentrierbohrungen
