3 SMPS
3.5 MGCUs
Serviceanleitung SIPLACE TX-Serie
06/2017
46

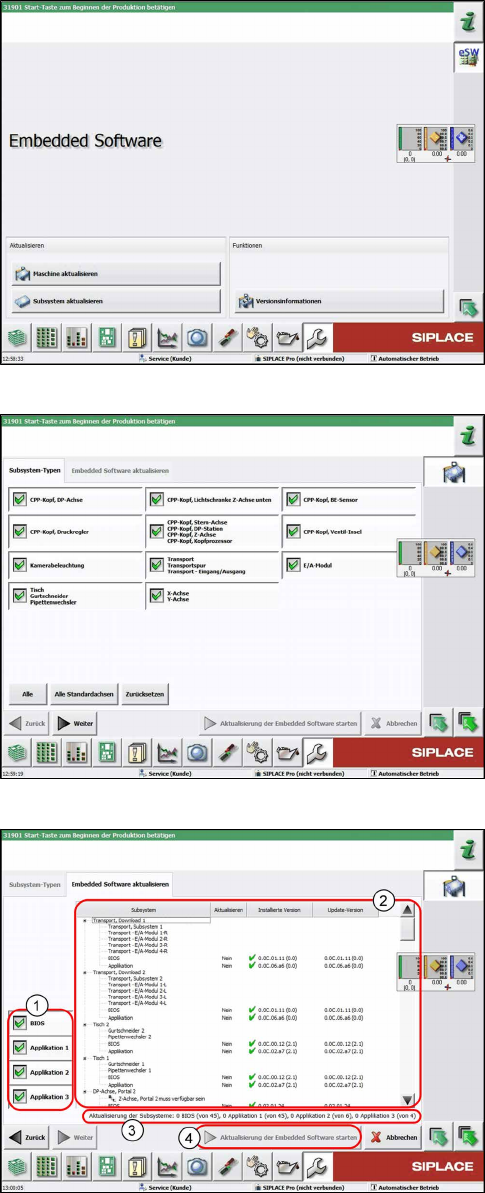

Abb.40: Menü Embedded Software
Wählen Sie die benötigte Funktion:
► Klicken Sie auf die Schaltfläche Maschine ak-
tualisieren..., um die gesamte Maschine zu
überprüfen und für mehrere Subsysteme einen
eSW-Download durchzuführen (siehe folgende
Abbildung).
► Klicken Sie auf die Schaltfläche Subsystem ak-
tualisieren..., um speziell ein Subsystem auszu-
wählen und zu überprüfen und einen eSW-Down-
load durchzuführen.
► Klicken Sie auf die Schaltfläche Versionsinfor-
mation…, um die Versionen aller Subsysteme,
BIOS, Applikation 1/2/3/5 anzuzeigen.
Abb.41: Subsystem wählen
► Wählen Sie das Subsystem für den eSW Down-
load.
► Klicken Sie auf die Schaltfläche Weiter.
Abb.42: Menü Maschine aktualisieren
1. Auswahl-Schaltflächen:
BIOS
Applikation 1
Applikation 2
Applikation 3
2. Zeigt den Status der einzelnen Subsysteme an
3. Update-Information
Hier sehen Sie wie viele Subsysteme noch her-
untergeladen werden müssen.
4. Startet den Download
Serviceanleitung SIPLACE TX-Serie
06/2017
3 SMPS
3.5 MGCUs
47
3.5.4 Lüfter MGCU tauschen [03104136-xx]
Teile, Hilfsmittel und Werkzeug
●
Lüfter MGCU [03104136-xx]
Übersicht
Abb.43: MGCU-Lüfter
1. Drei Lüfter an der MGCU
2. Elektrische Anschlüsse der Lüfter
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Entfernen Sie die Befestigungsschraube der Stromversorgung und ziehen Sie die Stromver-
sorgung heraus. Lesen Sie hierzu den Abschnitt 3.2 "Stromversorgung herausziehen" [}35].
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4 "Spannungsfreiheit
prüfen" [}37].
► Bauen Sie die MGCU vom SMPS-Halter ab und nehmen Sie sie heraus (siehe 3.5.2 "MGCU
tauschen [03117531Sxx]" [}44]).
► Stecken Sie den elektrischen Anschluss zum Lüfter ab. Markieren Sie sich ggf. dessen Positi-
on, so dass Sie diesen später wieder eindeutig zuordnen können.
► Entfernen Sie die vier Befestigungsschrauben des Lüfters und nehmen Sie den Lüfter heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
3 SMPS
3.6 Schütz-Sicherheitsabschaltung (CSB) oder deren Abdeckung tau-
schen
Serviceanleitung SIPLACE TX-Serie
06/2017
48
3.6 Schütz-Sicherheitsabschaltung (CSB) oder deren
Abdeckung tauschen
GEFAHR
Hohe Spannungen
In der CSB können sehr hohe Gleichspannungen auftreten.
► Es dürfen keine Teile in der CSB getauscht werden.
► Ausschließlich die vordere Abdeckung der CSB darf für den Anschluss von Kabeln
oder die Demontage der gesamten Einheit demontiert werden.
► Die CSB darf nur als komplette Einheit getauscht werden.
Teile, Hilfsmittel und Werkzeug
Wählen Sie das erforderliche Ersatzteil:
●
Schütz-Sicherheitsabschaltung [03112066-xx]
●
Platinenabdeckung komplett [03116600-xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Entfernen Sie die Befestigungsschraube der Stromversorgung und ziehen Sie die Stromver-
sorgung heraus. Lesen Sie hierzu den Abschnitt 3.2 "Stromversorgung herausziehen" [}35].
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4 "Spannungsfreiheit
prüfen" [}37].
Abb.44: Abdeckung entfernen
► Entfernen Sie die sechs Befestigungsschrau-
ben(2) der Abdeckung(1).
 HINWEIS!
Wenn Sie nur die Abdeckung der CSB tauschen,
beenden Sie an dieser Stelle den Ausbau und
fahren Sie mit dem Einbau fort.
.
